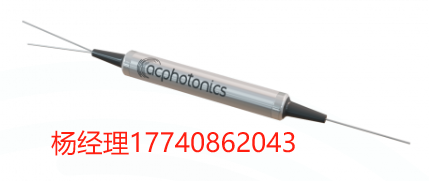

ACP 單通道 100/200GHz 光添加/去除復用器（OADM）
ACP 的單通道 100/200GHz OADM 采用薄膜鍍膜技術與專有的無助焊劑金屬鍵合微光學封裝設計，實現 ITU 波長下的光信號添加與去除。該產品提供 ITU 通道中心波長、低插入損耗、高通道隔離度、寬通帶、低溫敏性以及無膠光路結構，適用于電信網絡系統中的波長添加/去除應用。
所有 AC Photonics 產品均通過 Telcordia 認證測試。
產品特點
100/200GHz ITU 通道間距
低插入損耗
寬通帶
高通道隔離度
高穩定性與可靠性
無膠光路設計
應用領域
技術規格
| 參數 | 單位 | 100GHz | 200GHz |
|---|---|---|---|
| 工作波長 | nm | 1530.33 – 1560.61（ITU 21 ~ 59 網格） | |
| 最小通道間距 | GHz | 100 | 200 |
| 中心波長精度 | nm | ± 0.05 | ± 0.10 |
| 通道通帶（@-0.5dB 帶寬） | nm | ≥ 0.22 | ≥ 0.50 |
| 插入損耗（添加/去除通道） | dB | ≤ 1.0 | ≤ 0.90 |
| 插入損耗（直通通道） | dB | ≤ 0.40 | ≤ 0.40 |
| 通道隔離度（僅解復用） | dB | ≥ 25（相鄰）；≥ 35（非相鄰） | ≥ 30（相鄰）；≥ 40（非相鄰） |
| 直通通道隔離度 | dB | ≥ 10 | ≥ 12 |
| 添加/去除通道波動（Ripple） | dB | ≤ 0.3 | |
| 插入損耗溫度靈敏度 | dB/°C | ≤ 0.003 | |
| 波長溫度漂移 | nm/°C | ≤ 0.002 | |
| 偏振相關損耗（PDL） | dB | ≤ 0.10 | |
| 偏振模色散（PMD） | ps | ≤ 0.10 | |
| 定向性 | dB | ≥ 50 | |
| 回波損耗 | dB | ≥ 45 | |
| 最大光功率 | mW | ≤ 300 | |
| 工作溫度 | °C | 0 ~ +70（可按需提供擴展溫度范圍） | |
| 存儲溫度 | °C | -40 ~ +85 |
封裝尺寸（單位：mm）
| 型號 | 描述 |
|---|---|
| A 型 | ?5.5 × L34（250μm 裸纖） ?5.5 × L38（900μm 護套光纖） |
| M 型 | 緊湊型 ?4.8 × L30（250μm 裸纖） |
| N 型 | 迷你型 ?4.2 × L28（250μm 裸纖） |
| C 型 | 98 × 14 × 8.5（適用于 2mm / 3mm 光纖護套） |
| S 型 | 89 × 51 × 8.0（適用于 2mm / 3mm 光纖護套） |
注：所有參數均為無連接器時的參考值。
