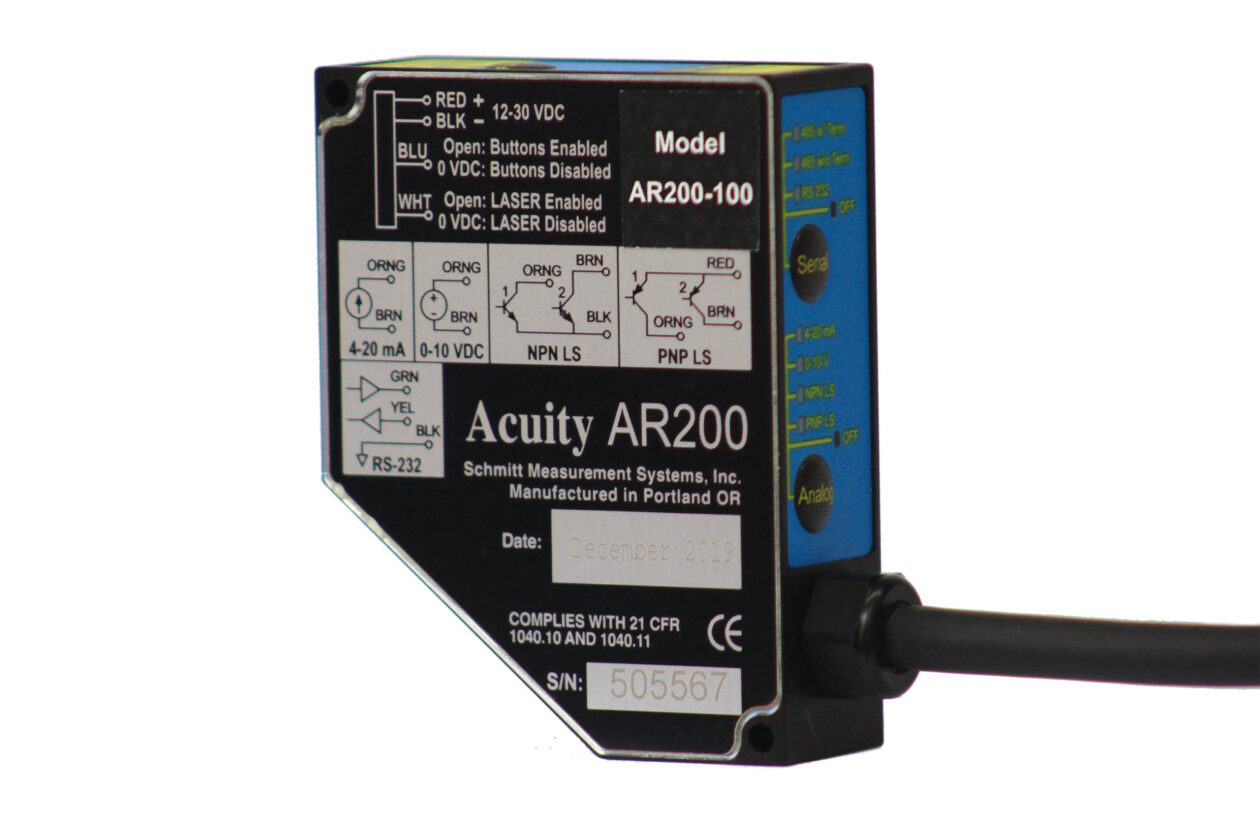

AR200 激光測量傳感器
短距離傳感器
AR200 激光測量傳感器是一款緊湊、耐用且可靠的傳感器，適用于許多行業，包括木材、醫療和高科技行業。AR200 傳感器由五種不同的型號組成，測量范圍可達 100 毫米（4 英寸），精度低至 6 微米，可滿足精確測量要求。
描述
防彈測量
Acuity 的 AR200 緊湊型測量傳感器使用激光三角測量原理進行精確的位移、距離和位置測量。AR200 系列包含五種型號，范圍從 6 mm （0.25 in） 到 100 mm （4 in），線性度在測量范圍的 0.1% 以內。所有 AR200 傳感器均采用 CMOS 探測器，可實現高達 1250 Hz 的測量頻率和整個測量范圍的 0.03% 以內的分辨率。
AR200 發射 2 類紅色可見激光管，在測量范圍的中間具有低至 35 微米的光斑尺寸。
輕松集成
所有 AR200 型號均標配模擬（4-20mA，0-10V）、串行 （RS232） 和限位開關輸出。AR200 有兩個限位開關，如果測量超過可編程限值，將輸出 100 mA 的電流。AR200 限位開關用于觸發外部 PLC 功能，例如輔助進程、聲光警報或其他 PLC 操作。所有參數和設置均可通過傳感器接口面板上的按鈕或通過 PC 串行命令進行選擇，以便于使用。Acuity 與小批量和大批量客戶合作，提供定制的激光傳感器，可輕松集成到您現有的工作空間中。
在廣泛的應用中具有耐用性
AR200 激光測量傳感器專為承受惡劣的工業環境而設計，常用于木材、醫療和高科技行業。該傳感器可以測量從石膏板到鋼材的各種材料，在某些應用情況下，可用于測量到玻璃的距離。所有 AR200 型號都具有內置的自動增益控制功能，即使目標顏色發生變化，也能確保質量測量。典型應用包括鋼帶厚度、磁通量高度測量、發動機排量和振動測量等。AR200 激光測量傳感器的價格極具吸引力，可替代 LVDT 傳感器進行無合同位移測量。
規格
| AR200 型號 | AR200-6 系列 | AR200-12型 | AR200-25 系列 | AR200-50 系列 | AR200-100 系列 |
| 范圍 | 0.250 [6.350 毫米] | 0.500 [12.70 毫米] | 1.00 [25.40 毫米] | 2.00 [50.80] | 4.00 [101.6 毫米] |
| Base Distance | 0.71 [18.03 毫米] | 0.664 [16.87 毫米] | 0.85 [21.59] | 0.67 [17.018] | 1.1 [27.94] |
| 線性度（±量程的 0.1%） | 0.00025 [6.35 微米] | 0.0005 [12.7 微米] | 0.001 [25.4 微米] | 0.002 [50.8 微米] | 0.004 [101.6 微米] |
| 分辨率（量程的 0.03%） | 0.00007 [1.9 微米] | 0.00014 [3.8 微米] | 0.0003 [7.6 微米] | 0.0006 [15.2 微米] | 0.0012 [30.5 微米] |
| 激光光斑尺寸（在范圍的中間，范圍的末端） | 35 微米、100 微米 | 40 微米、200 微米 | 45 微米、130 微米 | 50 微米、220 微米 | 55 微米、250 微米 |
| 激光類型 | 650 nm，最大 1 mW 可見紅色，2 級。符合 21 CFR 1040 的激光通知 #50 和 IEC/EN 60825-1：2001 | ||||
| 采樣率 | 0.2 – 1250 Hz，或按命令采樣（串行命令或硬件觸發器） | ||||
| 權力 | 12 – 30 VDC，<150 mA | ||||
| 工作溫度 | 32 – 140°F [0 – 60°C] | ||||
| 環境的 | NEMA -4，IP65 防護等級。 | ||||
| 重量（減去電纜） | 3 盎司 [85 克] | ||||
選件和附件
連接選項
Acuity 為 AR200 激光測量傳感器提供以下標準和可選輸出：
標準 RS-232 全雙工串行輸出
所有 AR200 傳感器都配有一根可斷開的 5 米 8 線屏蔽電纜，用于電源和 RS232 串行通信。可選配 10 米電纜和帶 90° 連接的電纜。傳輸速率可在 1.2K 和 230.4K 波特率之間調節。串行輸出可以配置為多種數據格式之一。ASCII 可用于終端設備或仿真程序的視覺讀取，或者二進制格式可用于應用程序軟件。使用二進制輸出時，數據傳輸為 3 字節/樣本，滿量程范圍內為 0 – 50K，十六進制 FF 端接。ASCII 輸出格式高達 11 字節/樣本。
標準電流環路輸出
4-20 毫安電流輸出是 AR200 傳感器的標準配置。最大和最小電流輸出可以設置為傳感器范圍上的任何點，必要時甚至可以反轉方向。4-20 mA 輸出的最大電壓能力為 10 伏，我們建議在測量點將 400 至 500 Ω 的電阻器連接到電流回路線，以獲得最佳精度。
標準電壓輸出
0-10V 電壓輸出是 AR200 激光測量傳感器的標準配置。電壓輸出的零點和量程點可以設置在探測器測量范圍自然限制內的任何位置。
顯示器配件
觸控面板顯示
用于 Acuity 激光測距傳感器的獨立終端接口。這些全封閉裝置通過全彩 LCD 和觸摸屏提供現代界面，取代了面板儀表、字母數字顯示器和模擬控制器。觸摸面板顯示器使用 RS-232 串行接口與多達 6 個 Acuity 傳感器通信。使用屏幕上的按鈕可以輕松配置觸摸面板，以顯示、縮放甚至繪制傳感器的距離輸出。可以使用皮重函數測量相對尺寸。將兩個 Acuity 傳感器配對在一起后，觸摸面板可以用作測厚儀。可以在觸摸面板中編程限制，以向操作員發出視覺警告，指示目標太近或太遠、太厚或太薄。使用 USB 閃存驅動器，可以記錄和保存測量結果以供進一步分析。
連接附件
連接套件
AR200 激光測量傳感器在屏蔽電纜中配有一束未端接的電線。作為一種選擇，Acuity 出售連接套件，以幫助將激光器連接到電源和串行端口。本產品包括一個 120V、15 VDC、交流電源;一根帶 DB9 連接器的串行電纜;和一個固態 NEMA-4X 接口盒。接口盒包括兩組用于簡單輸入（從傳感器）和輸出（到您選擇的設備）的接線端子、一個 DB9 公串行連接器輸出和一個桶形電源連接器輸入。您可以通過布線連接到另一根未端接的電纜，也可以將 DB9 串行電纜直接連接到接口盒，或者同時將兩者連接。
還提供：串行到 USB 電纜選項;240 V 版本，帶歐式插頭。
