AR500 激光位置傳感器
短距離傳感器
AR500 是一款緊湊型三角測量激光傳感器，其多功能性非常出色。AR500 的測量范圍從 5 毫米（0.2 英寸）到 1000 毫米（39.4 英寸）。紅色或藍色激光器有多種功率選項（從 2 級到 3B 級），適用于需要更亮激光器的應用。工廠安裝的內部加熱器、空氣夾套或防濺罩可用于具有挑戰性的環境。
描述
多量程，卓越的精度，一個案例

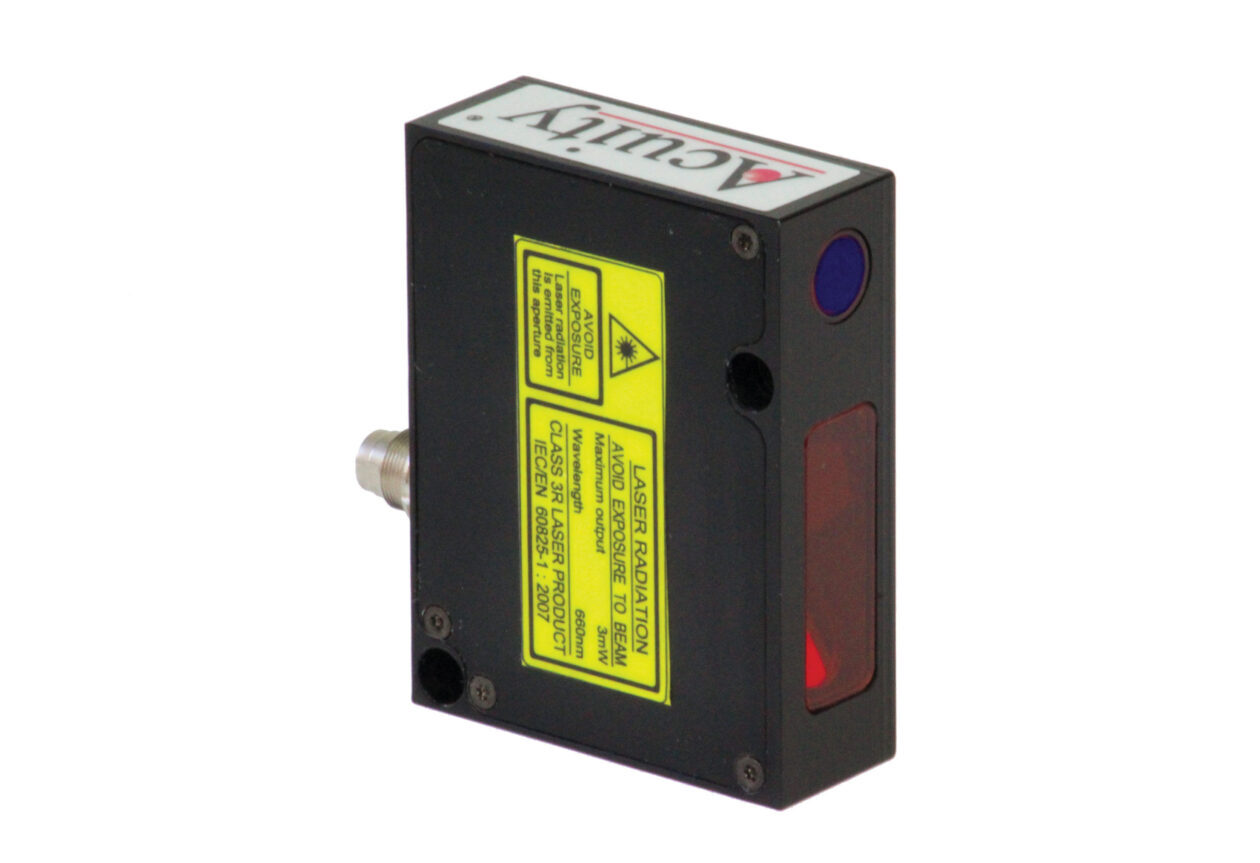

AR500 激光位置傳感器的尺寸為 20 x 61 x 50 毫米（0.79 x 2.40 x 1.97 英寸）。它有 9 個不同的范圍：5 毫米、10 毫米、25 毫米、50 毫米、100 毫米、250 毫米、500 毫米、750 毫米和 1000 毫米。AR100 在 5mm 至 750mm 型號的整個測量范圍內具有 0.1% 的線性度和 0.01% 的分辨率，對于 1000mm 型號，在整個測量范圍內具有 0.15% 的線性度和 0.02% 的分辨率。AR500 的最大采樣率為 9.4 kHz，但如果您需要更高的速度，高速版本 AR550 的采樣率為 70 kHz。
多功能半導體激光管選項
AR500 提供多種功率選項，適用于紅色 （660 nm） 和藍色 （405 n m） 激光器。根據范圍，您可以選擇兩種顏色的 2 類 （< 1 mW）、3R 類 （< 5 mW） 和 3B 類 （~ 20 mW） 激光器。更高的功率在目標特別暗和遙遠的應用中非常有用，并且它們可以幫助降低 2 類激光器不夠亮的應用中的噪聲。
（注意：3B 類激光器需要經過認證的護目鏡才能安全操作。并非所有電源選項都適用于所有范圍。請聯系您的 Acuity 銷售代表了解更多詳情。
冰凍、悶熱、異常潮濕？有一個選項。
與其他激光傳感器不同，AR500 的外殼具有 IP67 防護等級，因此無需任何其他選項即可承受多塵環境和偶爾的飛濺。它的正常推薦工作溫度范圍為 -10 至 60°C（14 至 140°C），因此無需修改即可在大多數環境中工作。
但是，如果您的應用程序不在“大多數環境”中進行，AR500 將為您提供以下出廠安裝選項：
- 內部加熱器，允許在低至 -30°C （-22°F） 的溫度下運行。
- 允許在高達 120°C （248°F） 的環境溫度下運行的空氣夾套
- 一種防濺罩，有助于防止水落在激光窗口上并干擾光束或光學元件。
輸出和輸入
AR500 激光位置傳感器配有標準 RS232 或可選的 RS485 串行接口，用于與計算機或 PLC 通信，但如果您需要激光器直接與現代 PC 連接，則可以使用以太網輸出選項。（注意：以太網選項需要最小數量。請聯系您的 Acuity 銷售代表了解更多詳情。
AR500 還帶有模擬輸出——您可以選擇 4-20mA 或 0-10V。模擬輸出可以編程為具有自定義測量范圍，最小值和最大值可以設置為激光器范圍內的任何點。
AR500 具有用于指示警報的限位輸出。這對于在目標到達設定位置時觸發外部設備非常有用。AR500 還具有一條線路輸入，用于接收外部觸發器以進行單距離測量。
規格
| AR500 型號 | -5 | -10 | -25 | -50 | -100 | -250 | -500 | -750 | -1000 |
| 基礎距離 [in.] | 10 [0.39] | 25 [0.984] | 45 [1.77] | 65 [2.555] | 90 [3.54] | 80 [3.15] | 125 [4.95] | 145 [5.75] | 245 [9.6] |
| 范圍 [in.] | 5 [0.20] | 10 [0.39] | 25 [0.98] | 50 [1.97] | 100 [3.94] | 250 [9.84] | 500 [19.7] | 750.0 [29.5] | 1000 [39.4] |
| 線性度 （+/-） μm [103 英寸] | 量程的 0.10% | 0.15% | |||||||
| 5 [0.2] | 10 [0.39] | 25 [0.98] | 50 [1.97] | 100 [3.94] | 250 [9.84] | 500 [19.7] | 750 [29.5] | 1500 [59.1] | |
| 分辨率 （+/-） μm [103 英寸] | 量程的 0.01% | 0.02% | |||||||
| 0.5 [0.02] | 1.0 [0.04] | 2.5 [0.1] | 5.0 [0.2] | 10 [0.4] | 25 [1.0] | 50 [2.0] | 75.0 [3.0] | 200 [7.8] | |
| 激光光斑尺寸 μm | 40 | 50 | 60 | 80 | 70 | 130 | 140 | 300 | 500 |
| 重量 （不含電纜） [盎司] | 100 克 [3.5 盎司] | ||||||||
| 激光類 | 2 | 2 | 2 | 2 | 3R 系列 | 3R 系列 | 3R 系列 | 3B | 3B |
| 符合 21 CFR 1040 的激光通知 #50 和 IEC/EN 60825-1：2001 | |||||||||
| 激光器類型 STANDARD | 660 nm，≤ 0.95 mw，可見紅光 | 660 nm，≤3 mW 紅色 | 650 nm，≤4.8 mW 可見紅光 | 650 nm，≤20 mW 可見紅光 | |||||
| 激光器類型 OPTIONAL | 405 nm，≤ 0.95 mw，可見藍光 | 405 nm，≤3mW 藍色 | 660nm，20mW 可見紅光（3B 類） 405 nm，≤3mW 藍色 405 nm，20mW 藍色（3B 類） | ||||||
| 權力 | 9 – 36 伏直流電，最大 250 mA電壓容差 -5% 至 +10% | ||||||||
| 采樣率 | 標準：至 9400 Hz，或采樣觸發（串行命令或硬件） | ||||||||
| 環境的 | NEMA – 4X，IP67。 | ||||||||
| 工作溫度 | -10 – 60°C [14 – 140°F];使用可選加熱器時可降至 -30°C;至 120°C，可選風冷;95% 濕度（非冷凝） | ||||||||
選件和附件
連接選項
Acuity 為 AR500 緊湊型三角測量傳感器提供以下輸出：
串行輸出（選擇一項）
RS-232 系列
RS-232 0utput 是 AR500 的標準配置。隨激光器購買的電纜帶有飛線，可以直接連接到您的計算機或 PLC 使用的任何連接器。來自 AR500 的數據可以設置為二進制或 ASCII 輸出。最大傳輸速率為 921600 波特。
RS-485 系列
AR500 可以購買帶有 RS-485 串行輸出的電纜，用于需要長電纜 （> 20 英尺） 的應用。RS-485 串行輸出取代了 RS-232 輸出，因此請在訂購前仔細檢查您的應用程序所需的輸出。RS-485 輸出的可用采樣率、格式和軟件配置命令與 RS-232 相同。
模擬輸出（選擇一項）
4-20 毫安
當信號通過電纜傳輸時可能會受到干擾時，首選 4-20 mA 模擬輸出。最大和最小電流輸出可以設置為傳感器范圍上的任何點，必要時甚至可以反轉方向。我們建議在測量點的電流回路線上連接一個 400 至 500 Ω的電阻器，以獲得最佳精度。
0-10 伏
一些 PLC 需要 0-10V 模擬輸出。與 4-20mA 輸出一樣，最大和最小電流輸出可以設置為傳感器范圍內的任何點，必要時甚至可以反轉方向。我們建議使用盡可能短的電纜長度，以減少任何引起干擾的噪音。
以太網（最低數量要求）
以太網連接選項可用于直接連接到現代 PC。需要有最低數量限制。請聯系您的 Acuity 銷售代表了解更多詳情。
環境耐久性選項
內部加熱器
AR500 可以訂購工廠安裝的內部加熱器。該加熱器允許傳感器在低至 -30°C （-22°F） 的溫度下運行。這使得 AR500 可以安裝在寒冷的環境中，而無需定制外殼。用戶可以配置溫度設置以適合他們的應用。
空氣夾克
AR500 也可以訂購工廠安裝的空氣套。通過施加適當的強制空氣，空氣夾套允許 AR500 在高達 120°C （248°F） 的環境溫度下運行。這使得 AR500 可以安裝在炎熱的環境中，而無需定制外殼。
防濺罩
AR500 可配備工廠安裝的防濺罩。這并沒有提高激光器的防水性（AR500 的防護等級為 IP67 并且可以承受飛濺），但它確實有助于保持激光窗口沒有水、污垢、油和其他碎屑，并減少清潔窗口的需要以確保準確運行。
顯示器配件
觸控面板顯示
用于 Acuity 激光測距傳感器的獨立終端接口。這些全封閉裝置通過全彩 LCD 和觸摸屏提供現代界面，取代了面板儀表、字母數字顯示器和模擬控制器。觸摸面板顯示器使用 RS-232 串行接口與多達 6 個 Acuity 傳感器通信。使用屏幕上的按鈕可以輕松配置觸摸面板，以顯示、縮放甚至繪制傳感器的距離輸出。可以使用皮重函數測量相對尺寸。將兩個 Acuity 傳感器配對在一起后，觸摸面板可以用作測厚儀。可以在觸摸面板中編程限制，以向操作員發出視覺警告，指示目標太近或太遠、太厚或太薄。使用 USB 閃存驅動器，可以記錄和保存測量結果以供進一步分析。
連接附件
連接套件
AR500 激光測量傳感器在屏蔽電纜中配有一束未端接的電線。作為一種選擇，Acuity 出售連接套件，以幫助將激光器連接到電源和串行端口。本產品包括一個 120V、15 VDC、交流電源;一根帶 DB9 連接器的串行電纜;和一個固態 NEMA-4X 接口盒。接口盒包括兩組用于簡單輸入（從傳感器）和輸出（到您選擇的設備）的接線端子、一個 DB9 公串行連接器輸出和一個桶形電源連接器輸入。您可以通過布線連接到另一根未端接的電纜，也可以將 DB9 串行電纜直接連接到接口盒，或者同時將兩者連接。
還提供：串行到 USB 電纜選項;240 V 版本，帶歐式插頭。
