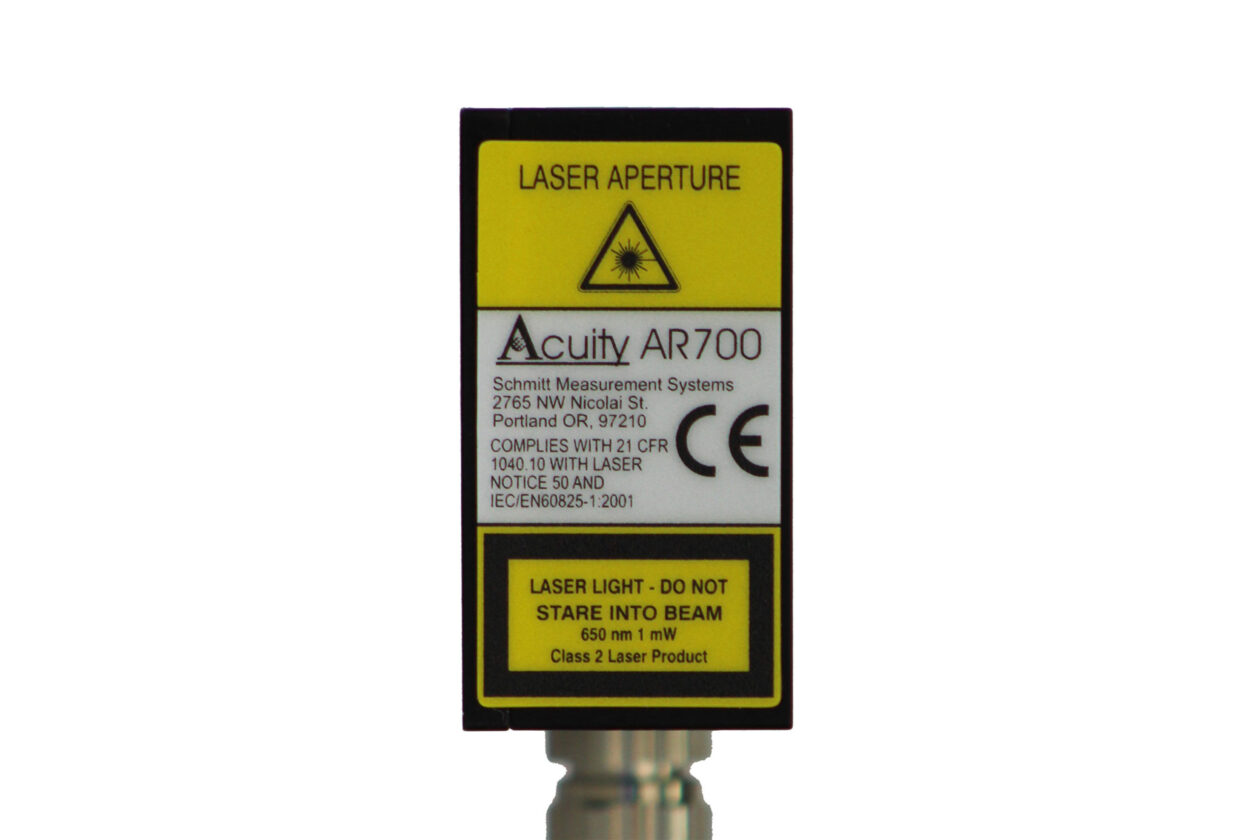

AR700 激光位移傳感器
短距離傳感器
AR700 激光位移傳感器是 Acuity 的頂級、最精確的激光三角測量傳感器。AR700 系列包含測量范圍從 0.125 英寸到 50 英寸、分辨率低至六分之一微米的型號。AR700 的采樣速度高達 9.4kHz，線性度在測量范圍的 0.03% 以內，是一款適用于許多挑戰性應用的多功能傳感器。
描述
行業高精度
AR700 激光位移傳感器系列包括 14 種型號，測量范圍從 0.125 英寸（3.2 毫米）到 50 英寸（1270 毫米）不等。AR700 的線性度在測量范圍± 0.03% 時是業內最好的。該系列中的所有型號在整個測量范圍內均具有 0.005% 的分辨率，有些型號甚至可以達到低至六分之一微米的分辨率。Acuity 為我們的規范在現實世界中是真實的而感到自豪。我們鼓勵客戶索取以前的 AR700 校準證書，以作為傳感器在理想條件下真實精度的示例。
高速能力
AR700 傳感器提供高達 9400 Hz 的可調采樣率，以滿足高速應用。AR700 可以使用特殊的觸發模式來同步多個傳感器，但在這種情況下，最大速度會降低到 4500 Hz。
輸入/輸出選項
AR700 激光位移傳感器標配各種串行和模擬輸出。對于串行通信，RS232 和 RS422 都包括用于與計算機或 PLC 通信。RS232 和 RS422 數據格式包括 ASCII 英文、公制、本機和兩個二進制輸出。傳感器可以輸出錯誤代碼：目標太近、目標太遠、目標不可見和激光關閉。
模擬輸出包括一個 4-20 mA 電流回路、0-10V 輸出和兩個 NPN 灌電流限位開關。所有參數和設置均可通過傳感器上的按鈕或通過 PC 串行命令進行選擇，以便于使用。
專為需要高精度的應用而打造
AR700 位移傳感器激光器提供不同的傳感器選項，以滿足各種環境和應用?？梢杂嗁彶煌募す夤β屎涂蛇x的帶通濾光片，以提高傳感器在高環境光應用中的性能，或在測量與輻射、深色或光亮目標的距離時。所有 AR700?激光傳感器都帶有用于背景光消除、采樣優先級和曝光限制控制的可編程選項，以提高傳感器在某些環境中的性能。
該系列中的所有型號都具有內置的自動增益控制功能，即使目標顏色發生變化，也能確保質量測量。AR700 通常用于厚度、位置和距離測量等傳統應用，但在需要最高準確度和精度的應用中最需要。
規格
| AR 700 型號 | _0125 | _250 | _0500 | _1 | _2LR | _2 | _4 | _6 | _8 | _12c | _12 | _16 | _24 | _32 | _50 |
| 范圍 （in） | 0.125 | 0.25 | 0.5 | 1 | 2 | 2 | 4 | 6 | 8 | 12 | 12 | 16 | 24 | 32 | 50 |
| 范圍 （mm） | 3.175 | 6.35 | 12.7 | 25.4 | 50.8 | 50.8 | 101.6 | 152.4 | 203.2 | 304.8 | 304.8 | 406.4 | 609.6 | 812.8 | 1270 |
| 基礎距離 （in） | 0.4375 | 0.625 | 1 | 1.5 | 5.6 | 2.38 | 3.06 | 7 | 8 | 9 | 11 | 13 | 31 | 26 | 31 |
| 底座距離 （mm） | 11.11 | 15.88 | 25.4 | 38.1 | 142.24 | 60.45 | 77.72 | 177.8 | 203.2 | 228.6 | 279.4 | 330.2 | 787.4 | 660.4 | 787.4 |
| 線性度 （+/-） | 0.03% 的范圍，500 Hz，到白色目標（85% 漫反射） | 0.03%* | 0.05%* | 0.1%* | |||||||||||
| 線性度 10^3 （+/-） | 0.04 | 0.08 | 0.15 | 0.3 | 0.6 | 0.6 | 1.2 | 1.8 | 2.4 | 3.6 | 3.6 | 4.8 | 7.2 | 16 | 50 |
| 線性度 μm （+/-） | 0.95 | 1.9 | 3.8 | 7.6 | 15 | 15 | 31 | 46 | 61 | 91 | 91 | 122 | 183 | 406 | 1270 |
| 分辨率 | 量程的 0.005% | ||||||||||||||
| 分辨率在 10^3 | 0.006 | 0.013 | 0.025 | 0.05 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.6 | 0.8 | 1.2 | 1.6 | 2.5 |
| 分辨率 μm | 0.16 | 0.32 | 0.64 | 1.3 | 2.6 | 2.6 | 5.1 | 7.6 | 10.2 | 15.2 | 15.2 | 20.5 | 30.5 | 41 | 63.5 |
| 激光光斑尺寸 μm | 30 | 35 | 40 | 60 | 95 | 65 | 70 | 95 | 120 | 130 | 135 | 150 | 200 | 250 | 300 |
| 重量（含線纜） | 13.1 盎司 / 370 克 | 15 盎司 | 13.1 盎司 / 370 克 | 15.0 盎司 / 425 克 | 43.2 盎司 / 1225 克 | 75.7 盎司 / 2146 克 | |||||||||
| 激光類 | 2 | 2 | 2 | 2 | 3R 系列 | 2 | 2 | 3R 系列 | 3R 系列 | 3R 系列 | 3R 系列 | 3R 系列 | 3R 系列 | 3R 系列 | 3R 系列 |
| 符合 21 CFR 1040 的激光通知 #50 和 IEC/EN 60825-1：2001 | |||||||||||||||
| 激光類型 | 650 nm，1 mW 可見紅光 | 670 nm，5 mW 可見紅光 | |||||||||||||
| 可選 660 nm，20 mW 可見紅光（3B 類） | |||||||||||||||
| 采樣率 | 0.2 – 9400 Hz，或采樣觸發（串行命令或模擬） | ||||||||||||||
| 環境的 | NEMA – 4，IP67 防護等級 | ||||||||||||||
選件和附件
激光選項
道路剖面選項
Acuity 專門針對道路分析社區的需求提供了一系列選項。這些選項包括 20mW 半導體激光管（可見光或紅外線，均為 3B 類）和優化的固件，允許在動態變化的路面顏色上實現最高采樣率。
半導體激光管功率和濾波器升級
在某些情況下，需要增加傳感器二極管的輸出功率。當傳感器將在戶外或非常暗或光亮的目標上使用時，尤其如此。較高的激光功率會在目標表面產生更強的返回信號。標配 1mW 可見光二極管的 AR700 激光器可以升級到 5mW 可見紅光。Acuity AR700 傳感器標配 5mW 可見光激光器，可升級為 20mW 可見二極管（3b 類）。內部帶通濾光片可改善傳感器在陽光充足條件下或測量輻射目標時的性能。
電纜長度
Acuity 提供不同的線纜配置，以滿足您的特殊需求。對于定制電纜要求，請告訴我們。
顯示器配件
觸控面板顯示
用于 Acuity 激光測距傳感器的獨立終端接口。這些全封閉裝置通過全彩 LCD 和觸摸屏提供現代界面，取代了面板儀表、字母數字顯示器和模擬控制器。觸摸面板顯示器使用 RS-232 串行接口與多達 6 個 Acuity 傳感器通信。使用屏幕上的按鈕可以輕松配置觸摸面板，以顯示、縮放甚至繪制傳感器的距離輸出?？梢允褂闷ぶ睾瘮?shù)測量相對尺寸。將兩個 Acuity 傳感器配對在一起后，觸摸面板可以用作測厚儀。可以在觸摸面板中編程限制，以向操作員發出視覺警告，指示目標太近或太遠、太厚或太薄。使用 USB 閃存驅動器，可以記錄和保存測量結果以供進一步分析。
連接附件
連接套件
AR700 激光位移傳感器在屏蔽電纜中配有一束未端接的電線。作為一種選擇，Acuity 出售連接套件，以幫助將激光器連接到電源和串行端口。本產品包括一個 120V、15 VDC、交流電源;一根帶 DB9 連接器的串行電纜;和一個固態 NEMA-4X 接口盒。接口盒包括兩組用于簡單輸入（從傳感器）和輸出（到您選擇的設備）的接線端子、一個 DB9 公串行連接器輸出和一個桶形電源連接器輸入。您可以通過布線連接到另一根未端接的電纜，也可以將 DB9 串行電纜直接連接到接口盒，或者同時將兩者連接。
還提供：串行到 USB 電纜選項;240 V 版本，帶歐式插頭。
