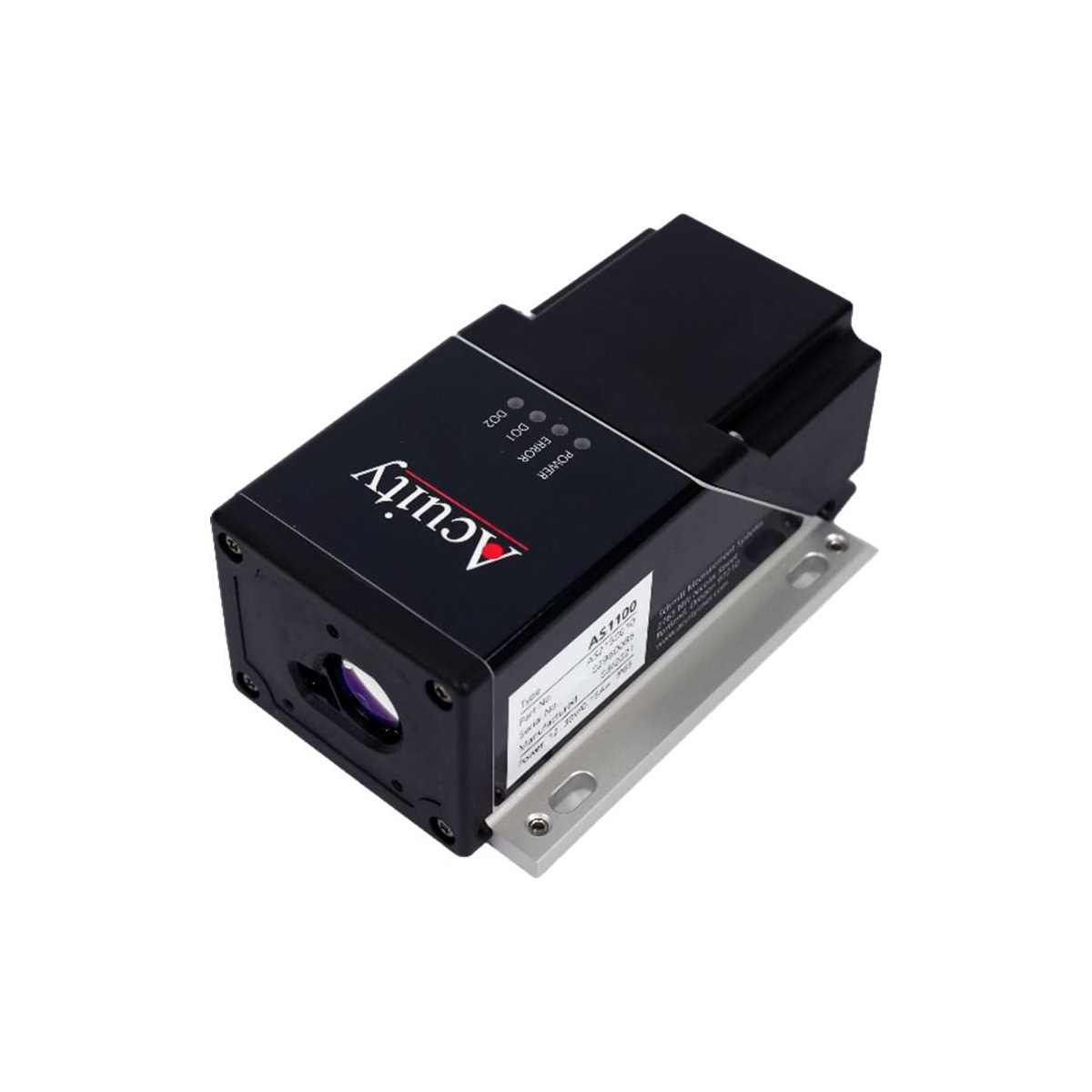

AS1100 長距離傳感器
長距離傳感器
Acuity AS1100 長距離傳感器可以在自然目標上測量長達 100 米，使用精度為 ± 3 毫米的 Acuity 反射板測量長達 150 米的距離。這款堅固耐用的傳感器專為多種環境而設計，通常用于涉及高溫材料測量的應用。
描述
高性能、可靠的測量
AS1100 是?Acuity 2100?的衍生產品，專為仍然需要高性能但未達到 AS2100 高精度水平的應用而設計。AS1100 長距離傳感器可以測量最遠 100 米（328 英尺）外的自然目標和最遠 150 米（490 英尺）外的 Acuity 反射目標，精度± 3 毫米（0.11 英寸），具體取決于目標反射率和環境條件。AS1100 的測量頻率高達 100Hz，通常足以滿足許多應用需求，包括成功測量高達 ~2,300?F 的材料。
半導體激光管
AS1100 具有 2 類紅色可見半導體激光管，用于簡單的瞄準和設置。光斑大小從 0.15 英寸開始，在 2 米的距離處增長到只有 100 英寸左右。在較遠的距離上可能需要更大的目標。
輸出和輸入
AS1100 長距離傳感器可通過調整單個參數使用 RS-232、RS-422 或 RS-485 串行協議進行通信。AS1100 還配備了一個標準的 4-20 mA 模擬電流回路輸出（也可以設置為 0-20mA）。模擬輸出可以編程為具有自定義測量范圍，最小和最大電流可以設置為激光器范圍內的任何點。
AS1100設備帶有內置的USB連接選項，方便對設備進行測試和故障排除。
AS1100 帶有專用的 EtherNet/IP™ 后蓋，允許傳感器連接數據并將其發送到 EtherNet/IP™ 兼容硬件。
應用范圍廣
由于該產品具有高性能規格和經濟高效的價格，AS1100 是適用于各種應用和行業的完美精確距離傳感器。
示例包括：
- 橋式起重機位置測量
- 溢流閘門位置測量
- 熱材料的在線位置和尺寸測量
- 定長切割應用
- 筒倉級別測量和控制鋼和鐵的填充和澆注。
- 卷（紙和鋼）的直徑和寬度測量，用于分揀應用的長度/寬度定位測量，等等
規格
| AS1100 精確距離傳感器 | 英制單位 | 公制單位 |
| 范圍 | ~2 英寸最小至 328 ft. max（自然目標） ~132 英尺最小至 492 ft. max（敏銳度反射目標*） | 0.05…~100 m （自然目標） ~40…最大 150 m（視力反射目標*） |
| 準確性 | ± 0.11 英寸 | ± 3 毫米 |
| 分辨率 | 0.004 英寸 | 0.1 毫米 |
| 重復性 | 0.028 英寸 | 0.7 毫米 |
| 激光光斑直徑 @ 10、50、100 m | 0.28 x 0.12 英寸;1.10 x 0.51 英寸;2.16 x 1.81 英寸 | 7 x 3 毫米;28 x 13 毫米;55 x 30 毫米 |
| 尺寸（長 x 寬 x 高） | 5.51 x 3.07 x 1.89 英寸 | 140 x 78 x 48 毫米 |
| 重量（較少的電纜） | 0.77 磅 | 350 克 |
| 激光類 | 2 類，符合 21 CFR 1040.10 和激光通知 50，IEC/EN60825-1：2014 | |
| 激光類型 | 650 nm，1 mW 可見紅光 | |
| 采樣率 | 100 赫茲 | |
| 工作溫度 | 14 至 122 °F | -10 至 50 °C |
| 環境的 | NEMA – 4，IP65。保持光學窗口清潔以獲得最佳性能。鋁制外殼。 | |
選件和附件
連接選項
Acuity 為 AS1100 激光測距儀設備提供以下標準輸出：
標準 RS-232/RS-422/RS-485 串行輸出
RS-232、RS-422 和 RS-485 輸出是 AS1100 的標準配置。隨激光器購買的電纜帶有飛線，可以直接連接到您的計算機或 PLC 使用的任何連接器。來自 AS1100 的數據以 ASCII 格式輸出，并且可以設置為十進制或十六進制數字。
標準電流環路輸出
所有 AS1100 傳感器均包括 4-20 mA（可設置為 0-20mA）、模擬電流輸出。最大和最小電流輸出可以設置為傳感器范圍上的任何點，必要時甚至可以反轉方向。
USB 連接選項
AS1100單元帶有內置的USB連接選項，便于測試和故障排除。
以太網/IP 輸出
AS1100 可以訂購專用的 EtherNet/IP™ 后蓋，允許傳感器連接數據并將其發送到 EtherNet/IP™ 兼容硬件。
顯示器配件
觸控面板顯示
用于 Acuity 激光測距傳感器的獨立終端接口。這些全封閉裝置通過全彩 LCD 和觸摸屏提供現代界面，取代了面板儀表、字母數字顯示器和模擬控制器。觸摸面板顯示器使用 RS-232 串行接口與多達 6 個 Acuity 傳感器通信。
使用屏幕上的按鈕可以輕松配置觸摸面板，以顯示、縮放甚至繪制傳感器的距離輸出。可以使用皮重函數測量相對尺寸。將兩個 Acuity 傳感器配對在一起后，觸摸面板可以用作測厚儀。可以在觸摸面板中編程限制，以向操作員發出視覺警告，指示目標太近或太遠、太厚或太薄。使用 USB 閃存驅動器，可以記錄和保存測量結果以供進一步分析。
連接附件
連接套件
作為一種選擇，Acuity 出售連接套件，以幫助將激光器連接到電源和串行端口。本產品包括一個 120V、15 VDC、交流電源;一根帶 DB9 連接器的串行電纜;和一個固態 NEMA-4X 接口盒。接口盒包括兩組用于簡單輸入（從傳感器）和輸出（到您選擇的設備）的接線端子、一個 DB9 公串行連接器輸出和一個桶形電源連接器輸入。您可以通過布線連接到另一根未端接的電纜，也可以將 DB9 串行電纜直接連接到接口盒，或者同時將兩者連接。
還提供：帶歐式插頭的 240 V 版本;帶串行轉 USB 電纜的連接套件。
電纜
電纜與設備分開出售。有關電纜長度的更多詳細信息，請參閱下載選項卡下的訂購表。
其他配件
反光板
Acuity 反光板 210 x 297 毫米（橙色）。反射式鋁制目標物提高了反射信號強度，以測量長距離。我們建議僅使用 Acuity 反射目標，以避免損壞激光。
反光膜
反射膜提供明確的高反射測量目標。它提高了反射信號強度。這提高了信號強度，并用于測量長距離。
尺寸：600 x 1200 毫米 +/-5 毫米
支架對準裝置
支架對準裝置，可輕松將激光束調整到所需的測量目標。對準裝置允許在兩個軸上進行 +/-4° 調整，非常適合最遠約 300m 的距離。支架由鋼制成，鍍鋅，重約 850 克。
風冷夾套
AS1100 風冷護套設計用于在高溫環境中保護傳感器。外殼是硬質陽極氧化鋁材料，具有連接到空氣安裝線所需的連接。空氣夾套也可用于對準目的，并支持標準和 Ethernet/IP AS1100 傳感器。
