美國ADMIX摻混攪拌設備 罐內攪拌器 Rotofoil低剪切攪拌器 低速攪拌機 高扭矩攪拌機

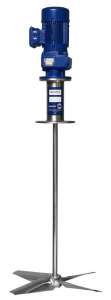

Rotofoil低剪切攪拌器

工作原理

Rotofoil低剪切攪拌器通過優化的葉片設計實現了高效率：

漸變寬度–葉片在速度最大的尖端較細，而在速度最低的底部較細。這種形狀導致葉輪直徑上的流量均勻。

扭轉–?ROTOFOIL葉片的扭轉從內輪轂到尖端均勻減小。小心地調整了扭曲的角度，避免了刀片上任何地方的湍流。

圓弧?–圓弧或半徑具有兩個功能：

  • 在前緣提供低攻角，同時允許后緣將強大的電流向下引導
  • 弧線加強了刀片，使其強度提高了四倍。由于Rotofoil葉輪是由較輕的材料制成的，因此其重量僅是相同直徑的傳統葉輪的三分之一。此外，刀片更薄50％，進一步有助于降低功耗。

概述

Rotofoil是一種低剪切攪拌器，設計用于混合不易團聚的可混溶液體和溶解固體。它可防止沉淀，熱量輸入和絮凝循環，是粘度高達5,000 mPa * s的理想選擇。它已經在食品，飲料，制藥，化妝品，化學/涂料和廢水處理等各個行業中使用了多年。

軸向混合節省能源
他們的Rotofoil葉輪的流體動力學設計可確保均勻的流動，同時具有低功耗，湍流和剪切力。與傳統的葉輪以中斷的流型分布的流輪相比，可以節省70％的能源。

更低的擁有成本
Rotofoil強大的軸向流使它在水箱中的位置比常規葉輪更高。它具有更短的軸，更小的軸直徑和更小的軸承架，因此它比市場上的其他攪拌器更具成本效益。

高效的機翼葉片設計?Rotofoil葉輪葉片的獨特特性導致了高效，低能耗的混合機，可提供均勻的流量和最小的湍流。

  • 獨特的葉片輪廓使葉輪直徑上的流量均勻
  • 旋翼槳葉的扭曲經過精心調整，避免產生湍流
  • 該圓弧?或半徑，指揮有力的電流向下

輪葉攪拌器規格

Rotofoil葉輪是定制制造的，尺寸范圍為200-3990mm。Rotofoil的齒輪電動機的尺寸范圍為0.25至22kW，800rpm – 10rpm。

該表顯示了由槳葉渦輪，船用螺旋槳和Rotofoil進行的實際混合作業的示例。

變槳渦輪?船用螺旋槳?腐爛的?
?轉速?300?300?300
?葉輪直徑?415毫米?450毫米?500毫米
?流量?21.1 m /分鐘?21.5 m /分鐘?22.1 m /分鐘
?功率消耗?2.03千瓦?0.96千瓦?0.69千瓦
?所需軸長?2500毫米?2450毫米?1500毫米
?所需軸徑?55毫米?45毫米?30毫米
?攪拌器重量?148公斤?96公斤?43公斤
?攪拌器購買價格因素?1.00?0.74?0.49
?每千瓦流量?10.4 m /分鐘?22.4 m /分鐘?32.0 /分鐘

批次大小：10立方米|?粘度：50 mPa * s |?比重：1.1
所需流量：每分鐘約21立方米
