AHS折疊雙錐天線SAS-544F

這種折疊雙錐天線具有同軸繞線巴倫，可以處理高場射頻能量。

特征

20 MHz至300 MHz

單獨校準

FCC、MIL-STD、VDE和TEMPEST測試

堅固的結構

產品詳細信息

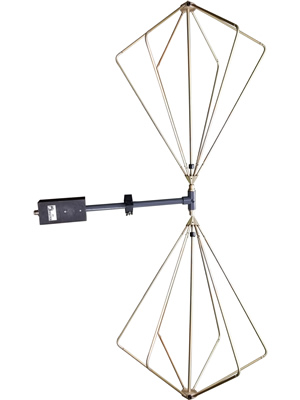

SAS-544F折疊雙錐天線是第一款用于便攜式合規測試應用的EMC天線。這種雙錐天線采用同軸繞線巴倫設計，以提高功率能力，并用于發射和接收高電磁射頻場。為了快速部署，以及小包裝的移動性，折疊雙錐元件可以像雨傘一樣閉合，允許將天線包含在可選的運輸存儲箱中。無論是在屏蔽外殼中測試，還是在室外測試，a.H.系統雙錐天線的堅固結構將確保長壽命和可靠的性能。

包括的零件：

SAS-544F天線巴倫

2個可拆卸折疊元件

ABC-B，帶1/4-20螺紋的巴倫卡箍

天線校準手冊

*包括1米、3米和10米水平極性的校準數據和證書

如今，嵌入式數字處理芯片幾乎無處不在：手機、廚房用具、制造設備、核磁共振成像（MRI）系統，甚至是賀卡。加上物聯網，范圍就會爆炸。隨著數字技術的廣泛使用，Wi-Fi、藍牙、蜂窩和其他形式的通信（包括更高頻率的傳輸）得到了巨大的擴展。

其結果是，無論是在小型無線傳感器中還是在豪華轎車中，技術的使用不斷升級，可能會產生不必要的干擾。無論是工程團隊、設計公司、家電制造商、電信公司、醫療成像供應商還是其他組織，它們都需要進行干擾測試，以符合法規要求。

干擾測試指使用屏蔽外殼。這些隔離裝置在數據安全和防止對關鍵測量和處理設備的干擾方面也發揮著重要作用。

正如干擾測試需要射頻外殼一樣，隔離系統也需要自己的測試。本文回顧了測試射頻外殼時的一些問題和注意事項。特別重要的是需要評估屏蔽效能并制定外殼符合性測試計劃。

屏蔽外殼的作用

屏蔽外殼是法拉第籠，或連接到地面的金屬結構。它們都可以防止射頻能量進入外殼和泄漏。屏蔽外殼的類型包括MRI室、測試實驗室的屏蔽效能測試外殼（HEMP或Tempest應用）、無線通信行業的屏蔽外殼或機柜，以及高壓行業的大型屏蔽外殼。外殼的尺寸從小盒子到大面積不等，可以容納像飛機一樣大的物體。

小型外殼可能采用全金屬結構。更大的外殼有更復雜的要求。他們坐在地板上，在圍墻頂部和建筑物天花板之間有一個房間。由于外殼的尺寸，固體金屬過于昂貴和笨重。相反，它們通常采用金屬網結構。只要網格中的孔相對于頻率波長來說很小，它們就可以有效地阻斷信號。即使一些射頻能量確實穿透了外殼壁，它也應該衰減得很厲害，以至于任何殘留量都可以忽略不計。

屏蔽外殼在兩個主要方面發揮作用。更大的是合規性測試。美國、歐盟和其他地方的監管機構通過IEEE-299或EN 50147-1等標準對射頻信號實施限制。在沒有強制性限制的情況下，所有方式的設備都可能發出任何數量的電磁輻射，并干擾醫療設備、通信系統等的正常運行。

法規遵從性要求測量設備發出的信號，并與相關標準進行比較。然而，測試過程面臨挑戰。大多數環境都充滿了來自廣播電臺、電視、蜂窩、Wi-Fi、衛星傳輸、太陽活動和許多其他來源的射頻能量。屏蔽外殼將測試過程與外部信號干擾隔離開來，使工程師能夠更準確地測量設備信號電平和衰減，以與法規進行比較。

另一個需要屏蔽外殼的一般區域是與外部影響的電磁隔離。原因可能是安全和防止信息丟失，或?qū)㈦娮舆^程與可能的意外干擾隔離開來。

屏蔽效能

屏蔽外殼的隔離效果僅與它們防止射頻場向內或向外擴展超出其壁邊界的能力一樣好。工程師、設計師和科學家不能想當然。

沒有一個外殼是完美的。根據牛津大學2014年的研究，用于網狀法拉第籠的傳統數學模型存在缺陷，并夸大了籠內射頻場消除的程度。

外殼結構不可避免的方面可能成為射頻場破壞的來源。進入外殼的門在其邊緣有鉸鏈和空間來打開和關閉，這在屏蔽方面造成了弱點。邊緣和鉸鏈的銅覆蓋物提供額外的屏蔽。隨著時間的推移，尤其是在可能經歷大量振動的制造設施中，覆蓋物可能會松動。

屏蔽外殼通常包含表面不規則性，例如管道或?qū)Ч艽┻^或火警。電纜互連允許籠子內的電纜連接到外面的電纜，可能會因其他連接器而進行修改，從而損壞屏蔽完整性。通風是另一個例子，在屏蔽效能方面通常存在問題。
