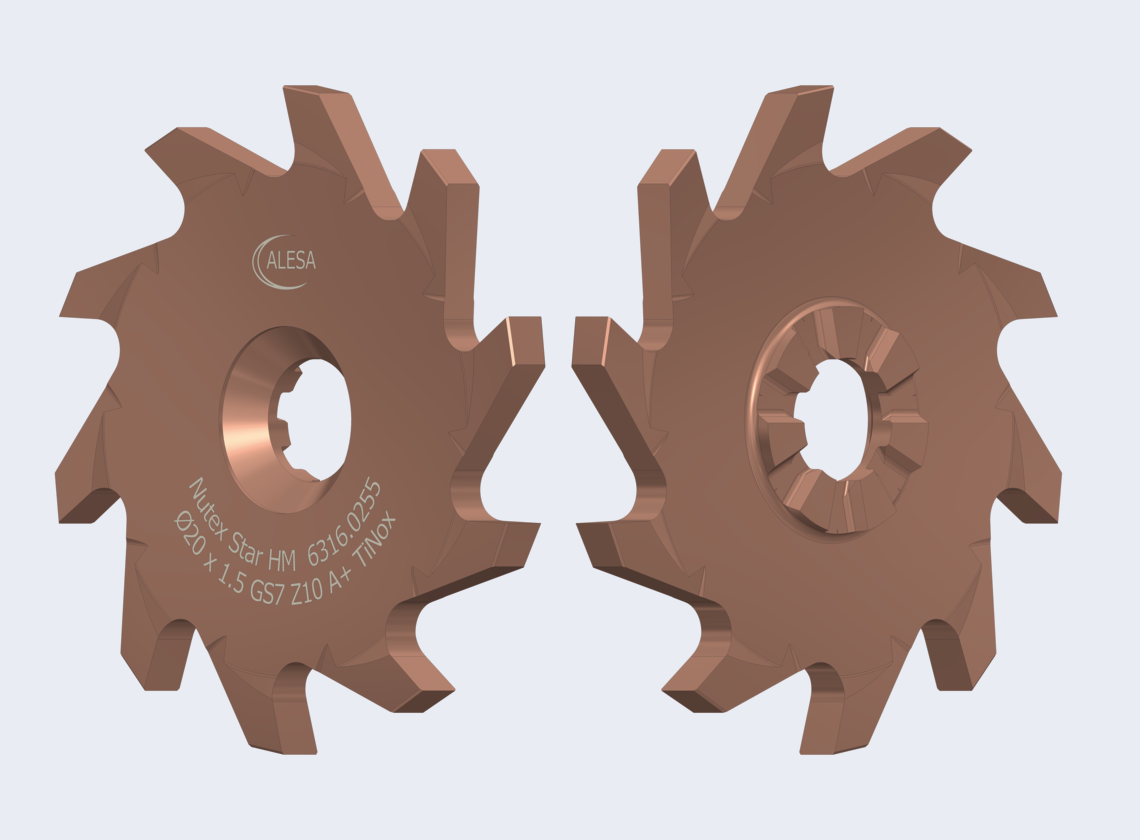

6316 – Nutex Star GS07 碳化鎢，標準版 TiNox 涂層
工具型號表
| 零件號 | d1 (mm) | b (mm) | 槽深 (mm) | 型號 | b1 (mm) | 適配型號 |
|---|---|---|---|---|---|---|
| 63160185 | 15 | 0.5 | 3.5 | GS07 | 18 A+ | 2 |
| 63160190 | 15 | 1 | 3.5 | GS07 | 18 A+ | 2 |
| 63160195 | 15 | 1.5 | 3.5 | GS07 | 18 A+ | 2.1 |
| 63160200 | 15 | 2 | 3.5 | GS07 | 12 A+ | 2.6 |
| 63160245 | 20 | 0.5 | 6 | GS07 | 16 A+ | 2 |
| 63160250 | 20 | 1 | 6 | GS07 | 16 A+ | 2 |
| 63160255 | 20 | 1.5 | 6 | GS07 | 10 A+ | 2.1 |
| 63160260 | 20 | 2 | 6 | GS07 | 12 Aw+ | 2.6 |
| 63160262 | 20 | 2.5 | 6 | GS07 | 10 Aw+ | 3.1 |
| 63160305 | 25 | 0.5 | 8.5 | GS07 | 14 A+ | 2 |
| 63160310 | 25 | 1 | 8.5 | GS07 | 12 A+ | 2 |
| 63160315 | 25 | 1.5 | 8.5 | GS07 | 12 Aw+ | 2.1 |
| 63160320 | 25 | 2 | 8.5 | GS07 | 10 Aw+ | 2.6 |
| 63160365 | 32 | 0.5 | 12 | GS07 | 14 A+ | 2 |
| 63160370 | 32 | 1 | 12 | GS07 | 14 Aw+ | 2 |
| 63160375 | 32 | 1.5 | 12 | GS07 | 10 Aw+ | 2.1 |
備注：如果機器穩定性、工件夾緊或懸伸長度不理想，應相應調整切削參數。
夾持器型號表
| 零件號 | 型號 | d1 (mm) | d3 (mm) | l1 (最小) (mm) | l2 (mm) | L (mm) | 材料 |
|---|---|---|---|---|---|---|---|
| 60180262 | GS07 / A6 | 6 | 6.85 | 14 | 12 | 50.3 | 鋼 |
| 60180290 | GS07 / A5 | 7 | 6.85 | 14 | 12 | 50.3 | 硬質合金 |
| 60180322 | GS07 / A5 | 8 | 6.85 | 24 | 22 | 61.3 | 硬質合金 |
| 60180326 | GS07 / A5 | 8 | 6.85 | 34 | 32 | 71.3 | 硬質合金 |
| 60180330 | GS07 / A5 | 8 | 6.85 | 44 | 42 | 81.3 | 硬質合金 |
技術信息
Nutex Star 標準齒形可現貨供應
適用于所有材料，并適合全槽深加工。如需針對應用優化的工具，請聯系我們。
邊角設計
為了提高使用壽命，邊角未設計為銳角。如需銳角工具，請聯系我們。
夾持器和鋸片
提供三種 Star 接口類型。
槽深說明
標注的槽深適用于新工具。每次重磨后，槽深平均減少 0.5 mm。所有直徑 ≥ 20 mm 的 Nutex Star 工具均可重磨。
Nutex Star 的主要特點
- 均勻的力分布：
Nutex Star 采用?7 個凸輪設計，確保力的均勻分布，相比傳統的 2、3 或 4 凸輪設計，具有更高的力傳遞效率。 - 內部冷卻液供應：
支持?內部冷卻液直接供應到鋸縫，有效降低切割溫度，延長工具壽命。 - 自定心設計：
自定心功能使安裝更加簡便，同時提高了操作的穩定性和精度。 - 全硬質合金夾持器：
夾持器采用?全硬質合金?制造，具有更長的使用壽命和更高的工藝安全性。 - 廣泛的切割深度和寬度范圍：
Nutex Star 支持?更大的切割深度和寬度范圍，適用于多種材料和復雜加工需求。
Nutex Star 的優勢
- 高徑向和軸向重復精度：確保每次切割的精度和一致性15。
- 擴展的應用場景：適用于高精度加工、復雜形狀切割以及高硬度材料的加工。
- 延長使用壽命：通過優化設計和材料選擇，顯著提高了工具的使用壽命和性能
