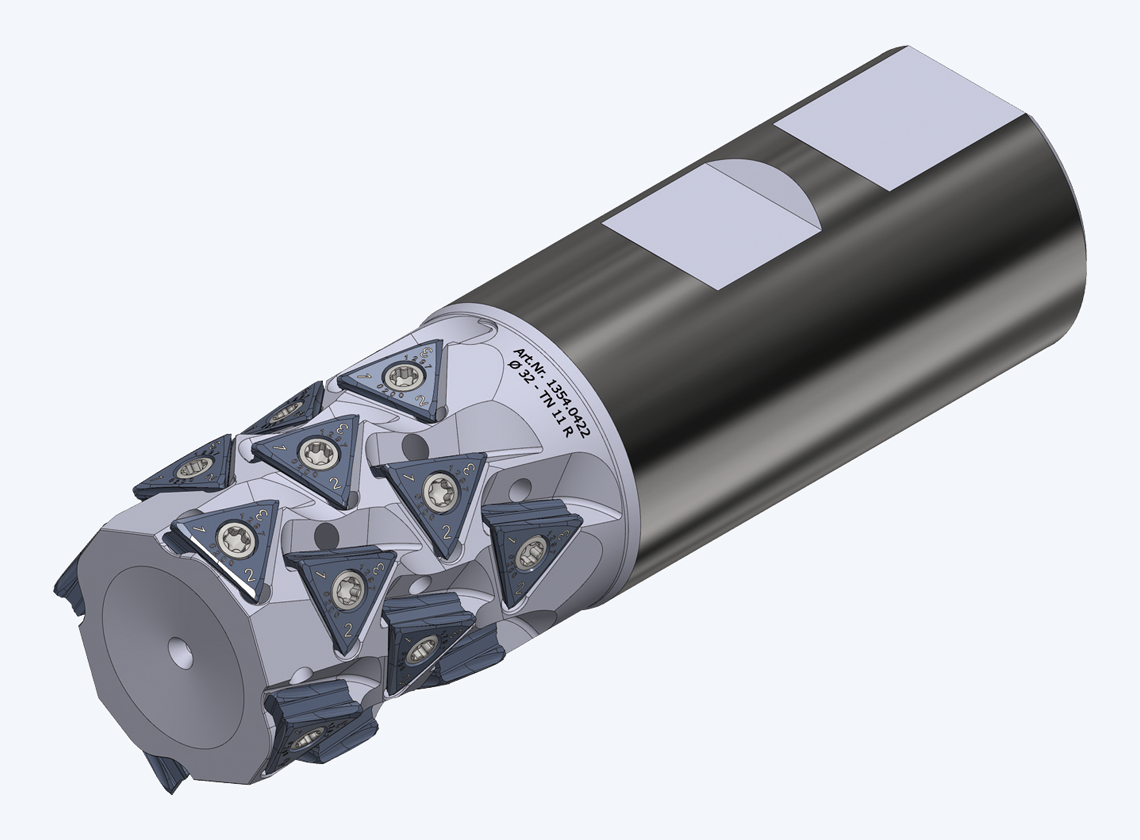

1354 – ALESA DELTA 輥式立銑刀 TN 11 R 90° / ? 25 – 32
工具型號表

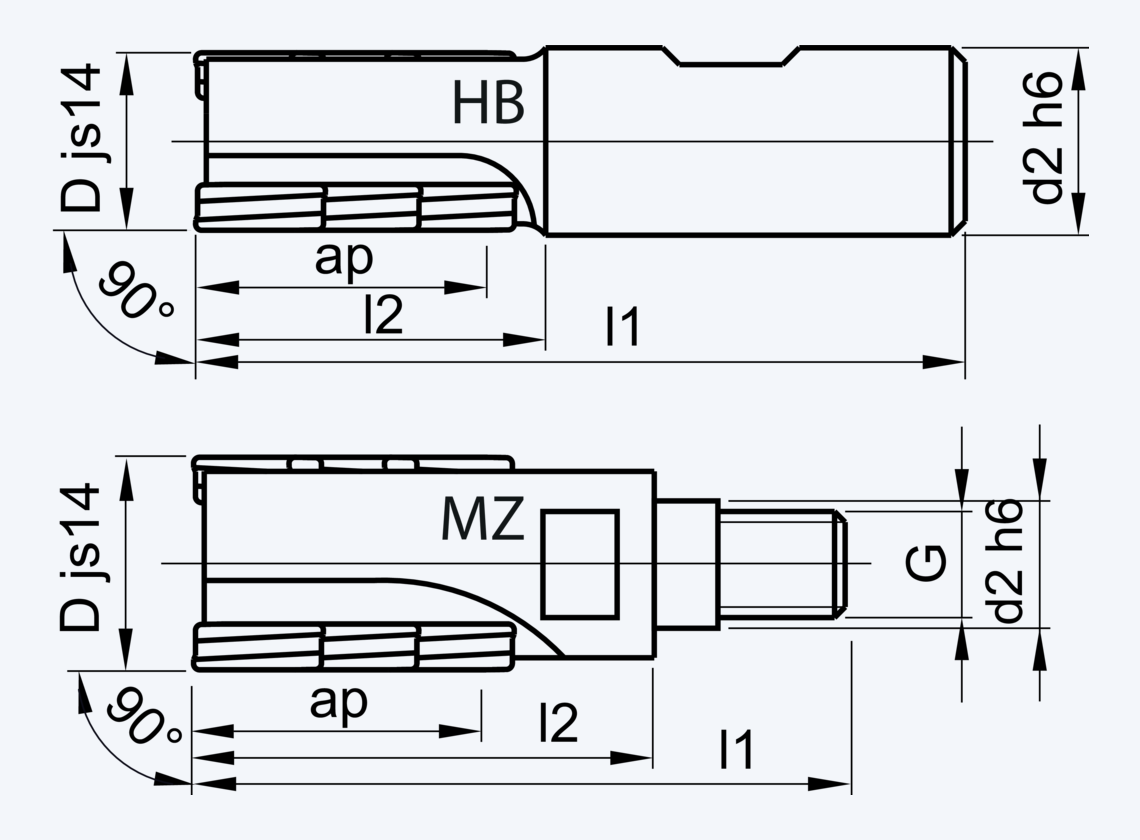

零件號 | 型號 | 類型 | D (mm) | l2 (mm) | d2 (mm) | G | l1 (mm) | ap (mm) | 適配刀片 |
---|---|---|---|---|---|---|---|---|---|
13540382 | 25-TN 11 R 3×4 | HB | 25 | 38 | 25 | 96 | 30 | 3 x 4 | TNFU 11 S4 |
13540384 | 25-TN 11 R 2×4 | MZ | 25 | 52 | 12.5 | M12 | 72 | 30 | 2 x 4 |
13540422 | 32-TN 11 R 4×5 | HB | 32 | 46 | 32 | 108 | 37 | 4 x 5 | TNFU 11 S4 |
13540424 | 32-TN 11 R 3×5 | MZ | 32 | 64 | 17 | M16 | 86 | 37 | 3 x 5 |
交貨范圍:主體、螺釘及螺絲刀,不含可轉位刀片。
可轉位刀片
以下刀片適用于所選工具。如果您不確定或有任何問題,我們很樂意為您提供建議。
切削材料 | 涂層 | 零件號 | ISO 代碼 | 詳細參數 | 材料等級 |
---|---|---|---|---|---|
HM: CTS | AlCrN-VA | 12970200 | TNFU 11 S4 04 FR-321 | R 0.4 | R |
HM: CTS | AlCrN-VA | 12970650 | TNFU 11 S4 PF FR-321 | 0.2×45° | R |
HM: CTS | DLC-H | 12970201 | TNFU 11 S4 04 FR-321 | R 0.4 | R |
HM: CTS | DLC-H | 12970651 | TNFU 11 S4 PF FR-321 | 0.2×45° | R |
HM: CTS-X | TiNox | 12970267 | TNFU 11 S4 04 FR-731 | R 0.4 | R |
HM: CTS-X | TiNox | 12970717 | TNFU 11 S4 PF FR-731 | 0.2×45° | R |
HM: CTM | TiNox | 12970317 | TNFU 11 S4 04 FR-931 | R 0.4 | R |
技術信息
角銑刀
ALESA DELTA 螺旋磨削可轉位刀片,適用于所有材料的平穩無振動加工。
最佳效果:ae 為直徑的 10 – 20%。
