1330 – ALESA HEPTA 銑頭 XO 06 XO 06 R 45° / ? 40 – 160
工具型號表

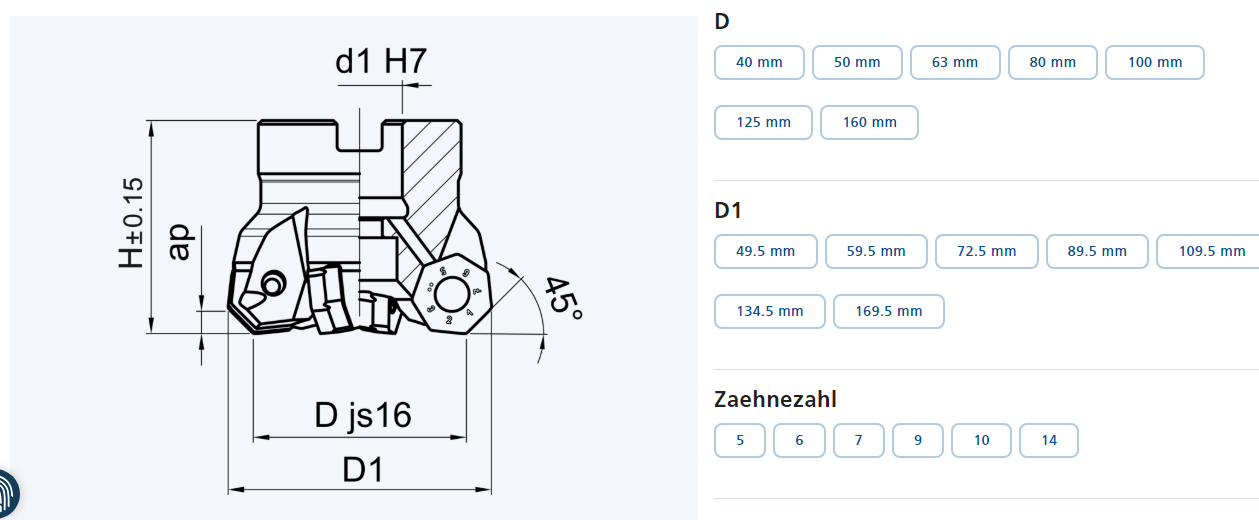

| 零件號 | 型號 | D (mm) | D1 (mm) | H (mm) | d1 (mm) | d2 (mm) | l1 (mm) | ap (mm) | 適配刀片 |
|---|---|---|---|---|---|---|---|---|---|
| 13300462 | 40-XO 06 R / Var A | 40 | 49.5 | 40 | 16 | 8.5 | 18 | 4 | XOFU 06 05 |
| 13300482 | 50-XO 06 R / Var A | 50 | 59.5 | 44 | 22 | 11 | 20 | 4 | XOFU 06 05 |
| 13300502 | 63-XO 06 R / Var A | 63 | 72.5 | 44 | 22 | 11 | 20 | 4 | XOFU 06 05 |

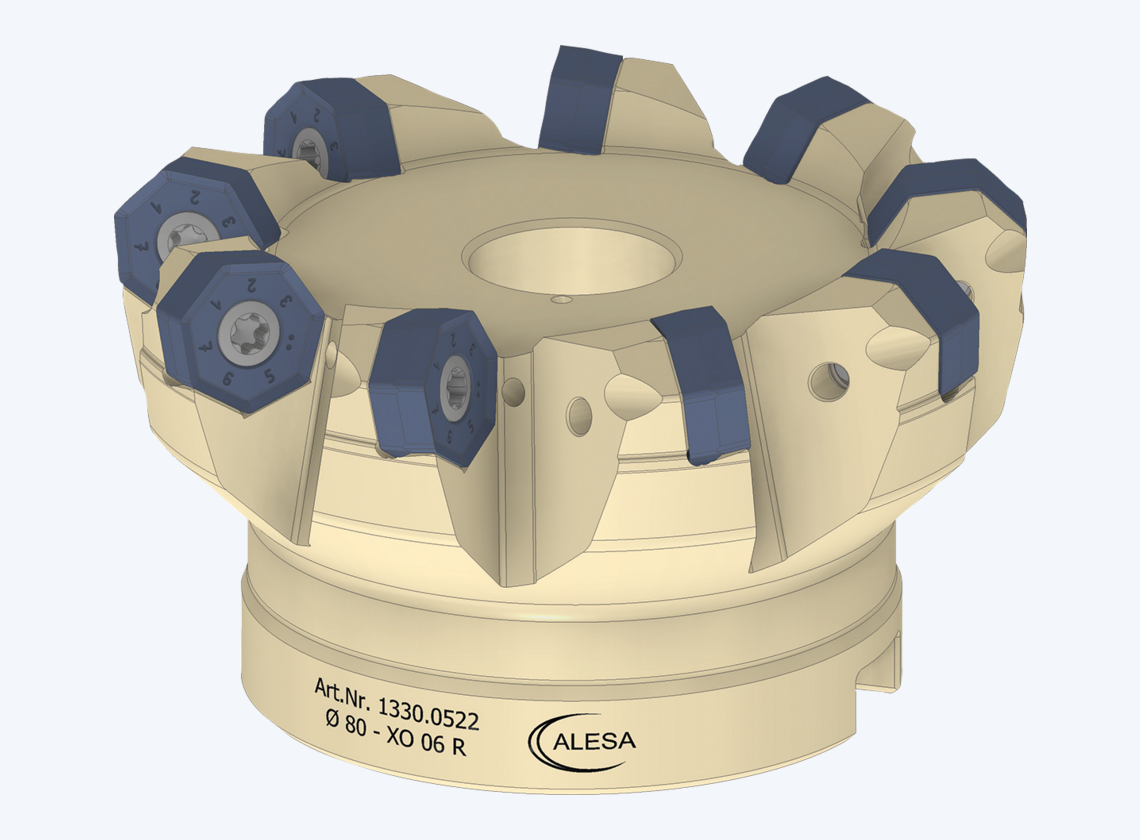

| 13300522 | 80-XO 06 R / Var A | 80 | 89.5 | 51 | 27 | 14 | 22 | 4 | XOFU 06 05 |
| 13300542 | 100-XO 06 R / Var A | 100 | 109.5 | 55 | 32 | 18 | 25 | 4 | XOFU 06 05 |
| 13300562 | 125-XO 06 R / Var A | 125 | 134.5 | 67 | 40 | 22 | 29 | 4 | XOFU 06 05 |
| 13300582 | 160-XO 06 R / Var C | 160 | 169.5 | 67 | 40 | 54 | 29 | 4 | XOFU 06 05 |
| 13300584 | 160-XO 06 R / Var C | 160 | 169.5 | 67 | 40 | 54 | 29 | 4 | XOFU 06 05 |
交貨范圍：主體及所有螺釘，不含可轉位刀片。
可轉位刀片
以下刀片適用于所選工具。如果您不確定或有任何問題，我們很樂意為您提供建議。
| 切削材料 | 涂層 | 零件號 | ISO 代碼 | 詳細參數 | 材料等級 |
|---|---|---|---|---|---|
| HM: CTS | AlCrN-VA | 12790200 | XOFU 06 05 08 FR-322 | R 0.8 | R |
| HM: CTS-X | TiNox | 12790267 | XOFU 06 05 08 FR-732 | R 0.8 | R |
| HM: CTM | TiNox | 12790317 | XOFU 06 05 08 FR-932 | R 0.8 | R |
技術信息
平面銑削
倒角
圓形插銑
圓形擴孔
修邊
斜向切入
- 這是一款出色的平面銑削工具。
- 通過磨削的平面精加工刃口，獲得更好的表面質量。
- 應用建議：ae < 40% 或 ae > 60% 的直徑。
- 修邊時，ap（最大）= 3 mm。
