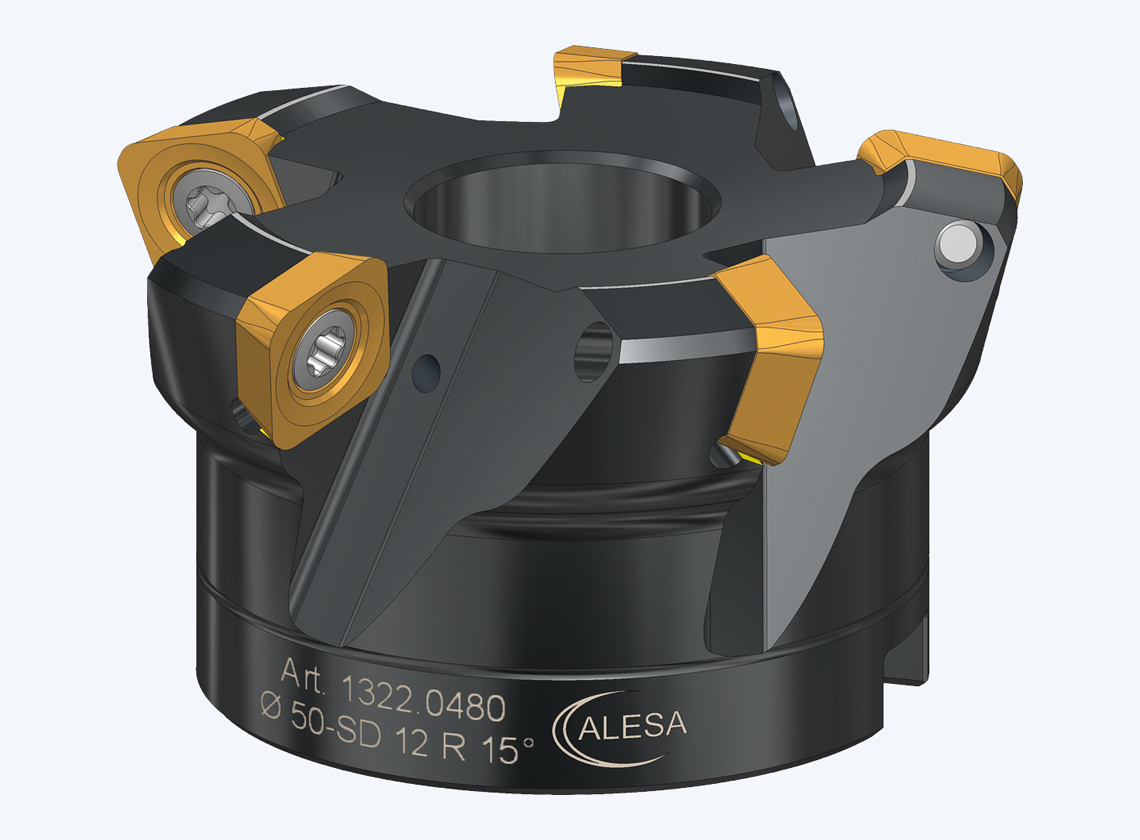

1322 – ALESA SPEED 銑頭 SD 12 SD 12 R 15° / ? 50 – 83

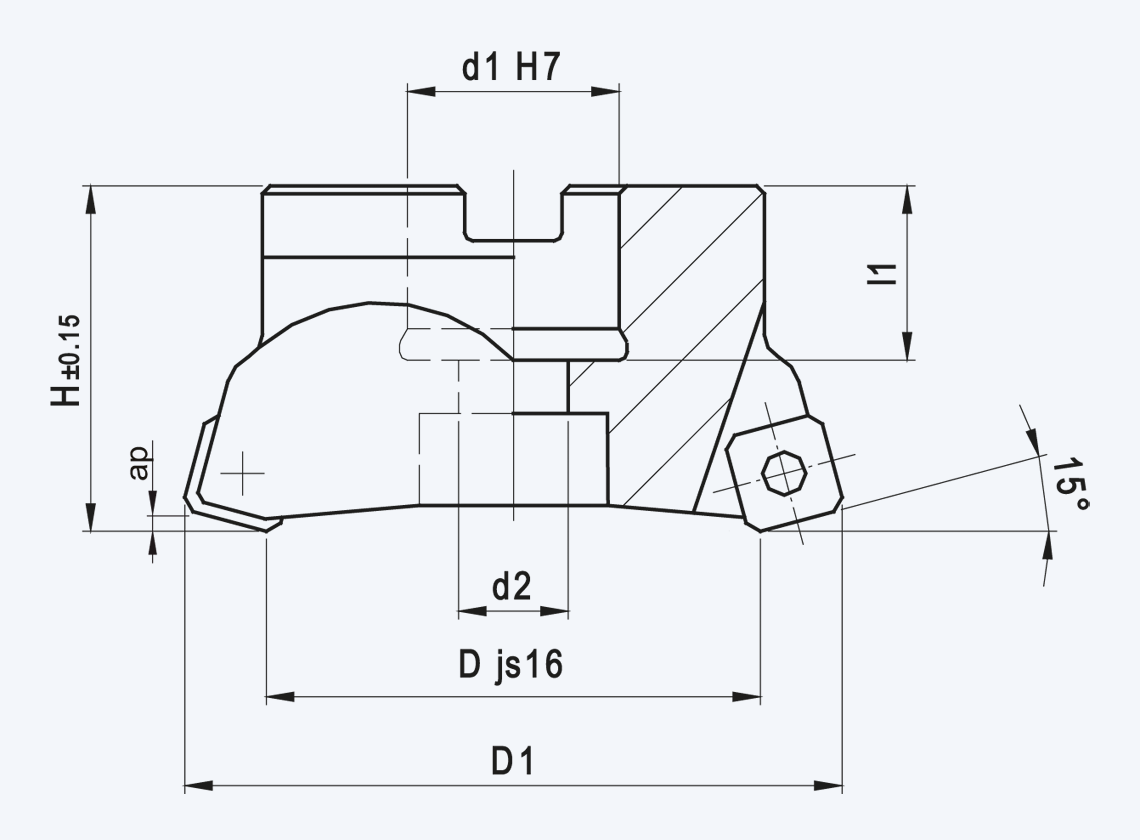

工具型號表
| 零件號 | 型號 | D (mm) | D1 (mm) | H (mm) | d1 (mm) | d2 (mm) | l1 (mm) | ap (mm) | 適配刀片 |
|---|---|---|---|---|---|---|---|---|---|
| 13220480 | D50-SD 12 SPEED | 50 | 70 | 40 | 22 | 11 | 20 | 2.5 | SD.T 12 04 |
| 13220500 | D63-SD 12 SPEED | 63 | 83 | 45 | 27 | 14 | 22 | 2.5 | SD.T 12 04 |
| 13220530 | D83-SD 12 SPEED | 83 | 103 | 50 | 32 | 18 | 25 | 2.5 | SD.T 12 04 |
交貨范圍：主體及所有螺釘，不含可轉位刀片。
可轉位刀片
以下刀片適用于所選工具。如果您不確定或有任何問題，我們很樂意為您提供建議。
| 切削材料 | 涂層 | 零件號 | ISO 代碼 | 詳細參數 | 材料等級 |
|---|---|---|---|---|---|
| HSS-E | TiN | 10910450 | SDFT 12 04 AE FN | 17° | 1.5×45° R2 |
| HSS-E | TiAlN | 11660450 | SDFT 12 04 AE FN | 17° | 1.5×45° R2 |
| HM: MG20 | TiN | 12910450 | SDFT 12 04 AE FN-111 | 17° | 1.5×45° R2 |
| HM: MG20 | TiAlN | 12910455 | SDFT 12 04 AE FN-111 | 17° | 1.5×45° R2 |
| HM: MG20 | AlCrN | 12910465 | SDFT 12 04 AE FN-111 | 17° | 1.5×45° R2 |
| HM: 12CR | TiAlN | 12910470 | SDHT 12 04 AE FN-222 | 11° | 1.5×45° R2 |
| HM: 12CR | AlCrN | 12910480 | SDHT 12 04 AE FN-222 | 11° | 1.5×45° R2 |
| HM: 12CR | AlCrN | 12910680 | SDFT 12 04 AE FN-223 | 5° | 1.5×45° R2 |
| HM: 12CR | AlCrN-VA | 12910685 | SDFT 12 04 AE FN-223 | 5° | 1.5×45° R2 |
| HM: 12CR | AlCrN-VA | 12910770 | SDFT 12 04 AE FR-223-S | 5° | 1.5×45° R2 |
| HM: 12CR | DLC-H | 12910690 | SDFT 12 04 AE FN-223 | 5° | 1.5×45° R2 |
| HM: CTS | AlCrN | 12910270 | SDFT 12 04 AE FN-312 | 11° | 1.5×45° R2 |
| HM: CTS-X | TiNox | 12910370 | SDFT 12 04 AE FN-722 | 11° | 1.5×45° R2 |
| HM: CTS-X | TiNox | 12910570 | SDFT 12 04 AE FN-723 | 5° | 1.5×45° R2 |
| 陶瓷 KG14 | AlCrN-K | 12920225 | SDFT 12 04 AE FN-851 | 0° | 1.5×45° R2 |
技術信息
平面銑削
倒角
圓形插銑
圓形擴孔
修邊
斜向切入
- 這是一款出色的平面銑削工具。
- 通過磨削的平面精加工刃口，獲得更好的表面質量。
- 應用建議：ae < 40% 或 ae > 60% 的直徑。
- 修邊時，ap（最大）= 3 mm。
