輪廓測定法
具有板載擴展功能的高級相機,用于激光三角測量。質量控制從未如此簡單。

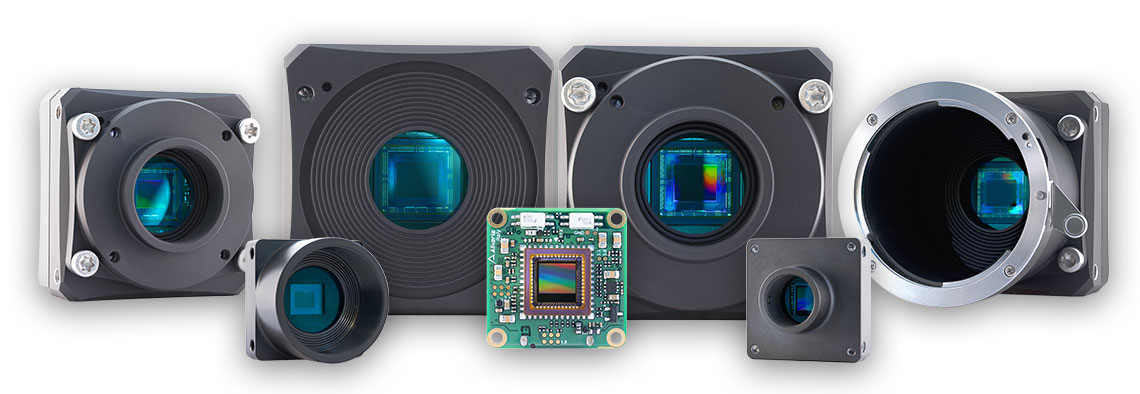

帶輪廓儀擴展的相機型號
激光三角測量是一種廣泛用于表面檢測應用的非接觸式距離測量技術。
我們一直在努力開發激光三角測量擴展,為我們的客戶提供快速可靠的解決方案,以解決他們的測量和質量檢測問題。我們的光學輪廓儀擴展增強了我們標準相機的耐用性和靈活性:您可以獲得 Alkeria 相機的所有質量,以及所有全新的功能!
了解我們新的?CELERA、CELERA One?和?ARIA?型號,這些型號采用我們新的 Profilometer 擴展。
運作方式
在激光三角測量裝置中,激光線被投射到穿過檢測區域的物體的整個表面上。然后,以預定角度放置的 CMOS 相機獲取從物體反射的激光線的形狀。從這個形狀,可以測量目標輪廓。
得益于專用算法和我們最先進的 FPGA 技術,Alkeria 相機可以以亞像素精度定義和提取采集幀每一列中的線條位置。
特別是,Profilometer 擴展支持線位置檢測算法的相機加速。我們的相機可以自行提取和計算輪廓坐標,大大減少了通過 USB3 接口發送的數據量。
通過這種方式,用戶可以輕松達到最大傳感器幀速率,并僅收集對測量有用的數據。
強大的平臺
我們決定通過增加配備光學輪廓儀功能的新型號來擴展我們的標準面陣掃描相機陣容:通過這種方式,我們的用戶可以利用具有 Alkeria 標準相機功能和規格的可靠且經過驗證的系統。
我們的系統依賴于著名的 CELERA、CELERA One 和 ARIA 相機系列。每個輪廓分辨率高達?4112 像素,采集速度高達?2.62 kHz(128 行),您可以輕松找到適合各種測量應用的產品。
查看下面的技術規格選項卡,了解我們所有相機的規格。
高級界面
我們所有的相機都配有?USB3 接口。USB3 提供了最方便、最廣泛的接口,在直接為相機供電的同時將速度性能推向了最高水平,因此無需外部電源。
通過多功能 I/O 接口,可以控制外部設備,如頻閃燈、編碼器等。根據相機型號的不同,用戶可以依賴 2 個帶有直接編碼器接口的輸入線、2 個輸出線和 1 個輸入/輸出(RS422、RS644 LVDS、LVTTL)*。其多用途 I/O 連接器提供用戶 I/O、幀觸發和直接編碼器接口。
*在 CELERA 和 CELERA One 型號上
驅動程序和軟件
提供了一組易于使用的軟件 API,允許開發人員在 Windows 和 Linux 上快速生成快速、干凈的代碼,在 Visual Studio 或 QT 環境中支持所有主要編程語言,如 Python、C#、VB 和 C++。
我們的軟件開發套件與相機一起提供,與 Cognex VisionPro、MVTech Halcon、NI LabView 和其他用于工業應用的主要機器視覺軟件完全兼容。
輔料
可根據要求提供的攝像機配件包括:
- F 接口適配器
- C 接口適配器
- S 卡口適配器
- 屏蔽 I/O 電纜
- 工業級 USB3 電纜
技術規格:
Model | A15S-PRF | CO2K-PRF | C5S-PRF | C12SX-PRF |
---|---|---|---|---|
Resolution | 1456 x 1088 | 2048 x 1088 | 2464 x 2056 | 4112 x 3004 |
Sensor | SONY Pregius™ IMX273 (*) | AMS CMV2000 | SONY Pregius™ IMX250 (*) | SONY Pregius™ IMX253 (*) |
Format | 1 / 2.9 “ | 2 / 3 “ | 2/3 “ | 1,1″ |
Pixel size | 3.45 μm x 3.45 μm | 5.5 μm x 5.5 μm | 3.45 μm x 3.45 μm | |
Color / Mono | Mono | |||
Profile speed (128 rows) | 1.57 kHz | 2.62 kHz | 1.89 kHz | 1.04 kHz |
Pixel Format | MONO8, MONO16, RAW8, RAW16 | |||
A/D Conversion | 8, 10, 12 bits | 10, 12 bits | 8, 10, 12 bits | |
Synchronization | External trigger, software trigger | |||
Shutter Control | 18 μs ÷ 5 s (global shutter) | 15 μs ÷ 5 s (global shutter) | 17 μs ÷ 5 s (global shutter) | 25 μs ÷ 5 s (global shutter) |
Power Supply | < 2 W, powered by USB3 interface | < 3 W, powered by USB3 interface | ||
Inputs / Outputs | 2 I/O, LVTTL levels (configurable GPIO or RS232 or direct encoder interface), 1 in (isolated), 1 out (isolated) | 2 in (direct encoder interface), 2 out, 1 I/O (RS422, RS644 LVDS, LVTTL) | ||
Lens Adapter | Board level | C-mount only | S-mount only | Cased with C-mount | Cased with S-mount | C-mount, F-mount (optional) | ||
Interface | USB3.2 Gen1x1 | 2 x USB3.2 Gen1x1 | ||
Weight | < 5 g (board level) | 126 g (with C-mount adapter) | 150 g (with C-mount adapter) | |
Size | 26,4 mm x 26,4 mm x 7,8 mm (board level) | 56 mm x 56 mm x 38.3 mm (with C-mount adapter) | 56 mm × 56 mm × 26.7 mm (without lens adapter) | |
Conformity | CE, RoHS, FCC, IC | |||
Controls | Shutter, gain, brightness, contrast, LUT and gamma correction | |||
Operative Temp | 0 ÷ 50 °C |
COMS規格:

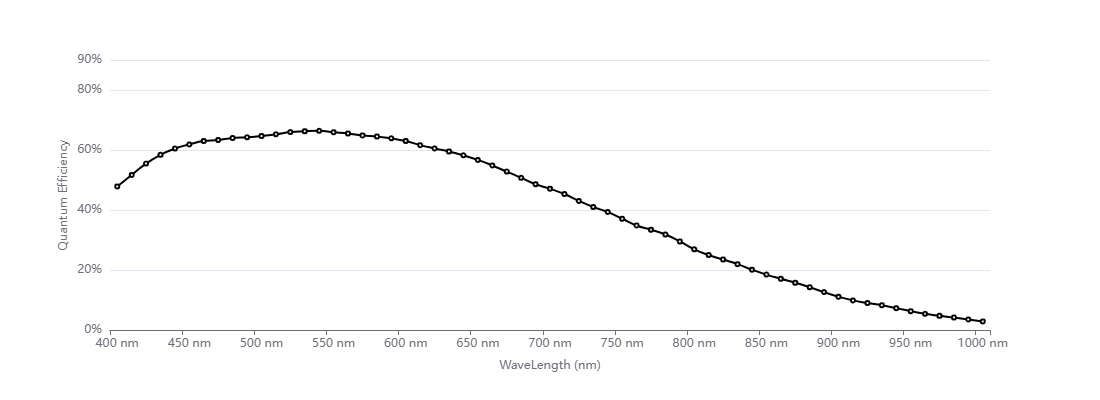

SONY IMX 250/252/264 – Mono

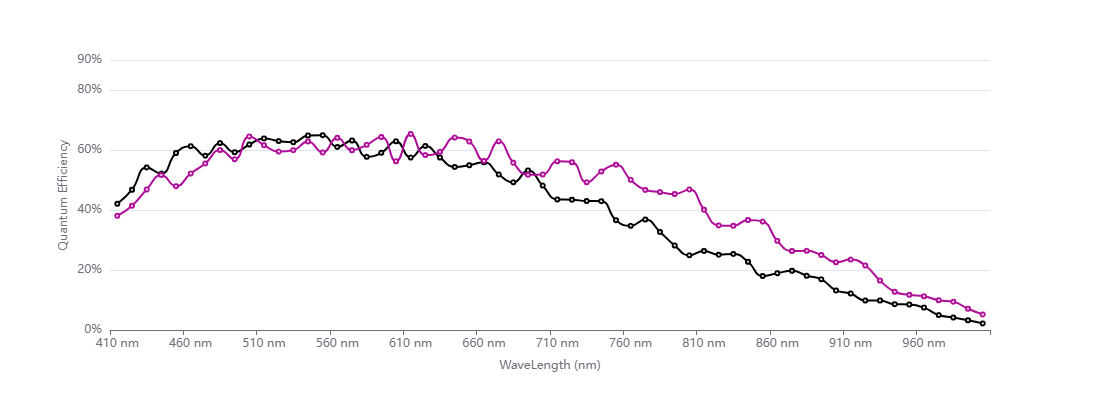

CMV 2000/4000 – Mono
IMX 273 – mono
相機設計和尺寸:
CELERA
CELERA One
ARIA – board level
所有尺寸均以毫米表示。
