HG series AC Electronic Hoists 電動提升機

HG series AC Electronic Hoists 電動提升機

HG系列提升機配套一個3450RPM電機，整機輕便，緊湊。適用于單線提升,5600磅產品， 速度達到90尺/分鐘 。

選項包括 AutoAdvance 繞線機、錘頭手推車、手動高架手推車、電纜張緊器和各種電動控制選項。HG 系列起重機可以定制，以滿足任何應用的確切需求。

特征

–額定垂直提升
-彈簧應用，電動釋放制動器
-全封閉傳動系
-三級行星減速
-TEFC UL 認證的制動電機
模型 馬達 電源輸入 齒輪
比		 計算性能
第一層 平均桶 全桶
HP 轉速 電壓 ? LBS FPM LBS FPM LBS FPM
HG500 1.0 1700 115/230 1? 36:1 500 55.7 375 72.2 305 88.7
230/460 3?
HG750 1.5 1700 230 1? 36:1 750 55.7 562 72.2 457 88.7
230/460 3?
HG1000 2.0 1700 230/460 3? 36:1 1,000 55.7 749 72.2 610 88.7
HG1600 1.0 3300 115/230 1? 261:1 1,600 15.1 1,242 19.6 1,011 24.1
230/460 3?
HG2400 1.5 3300 115/230 1? 261:1 2,400 15.1 1,863 19.6 1,516 24.1
230/460 3?
HG3300 2.0 3300 230 1? 261:1 3,300 15.1 2,484 19.6 2,021 24.1
230/460 3?
HG3700 1.0 1725 115/230 1? 261:1 3,700 7.7 2,815 10.0 2,291 12.2
230/460 3?
HG5600 1.5 1725 115/230 1? 261:1 5,600 7.7 4,223 10.0 3,436 12.2
230/460 3?

基于間歇工作循環的性能

桶尺寸 鋼絲繩容量
1/4″ 5/16″ 3/8″
-01 326′ 228′ 159′
-02 407′ 285′ 198′
-03 509′ 356′ 248′

AC HG 系列使用案例：

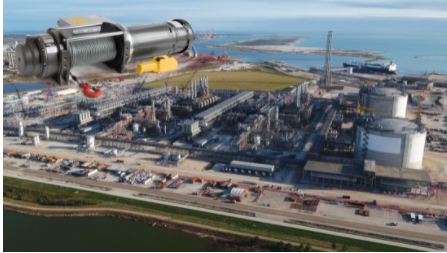

應用：液化天然氣設施中的起重設備
客戶：DNow
地點：? 德克薩斯州科珀斯克里斯蒂
起重型號： ??Columbia HG2750-P-02 氣動起重
性能基于 70 PSI @ 75 SCFM：??
線路拉力：??第一層 2,750 磅
線路速度：??17.6第一層每分鐘英尺
鋼絲繩容量：?? 198 英尺 x 3/8 英寸鋼絲繩，帶鎖鉤……

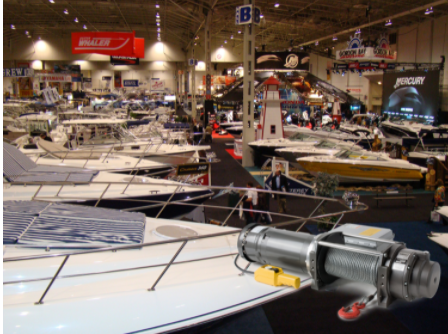

應用：?貿易展覽展示升降機
客戶：休閑船市場的世界領導者
位置：?伊利諾伊州梅塔瓦
升降機型號：??雙哥倫比亞 HG5600-2A17-L-02 交流電動葫蘆
性能：
線拉力：??第一層 5,600 磅
線速度：??7.7第一層每分鐘英尺
特殊功能：??定制控制系統，可同時操作兩臺起重機，手持吊裝控制，帶上/下瞬時觸點和一個 15′ 引線上的起重機 A/B/兩個開關，電纜張力板
電源：??230 VAC / 三相 / 60 Hz…

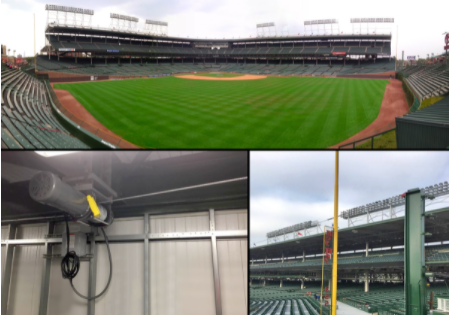

應用：在 Wrigley Field 升高和降低逆止器安全網
客戶：Strata Contractors LLC
地點：伊利諾伊州芝加哥
起重型號： ?哥倫比亞 HG5600-2A17-L-02 交流電動葫蘆拉力：?第一層 5,600 磅?線速度：??7.7 英尺第一層每分鐘每分鐘鋼絲繩容量：??100 英尺 x 7/16 英寸直徑鋼絲繩，帶鎖鉤，松散供應電源：??208 VAC / 三相 / 60 Hz特殊功能：??NEMA 6 手持式懸掛控制裝置，帶 15’引線，包括用于控制面板上的吊墜的快速斷開裝置……
