WG Series AC Electronic Winches電動絞車

WG Series AC Electronic Winches電動絞車

該WG系列絞車具有高攪動能力，整機重量輕，緊湊。特定的型號可以單線提升11000鎊的重量，全鼓最大速度高達每分鐘89尺。

選項包括 AutoAdvance Line Spoolers、電纜張緊器和各種電氣控制選項。WG 系列絞盤可以定制以滿足任何應用的確切需求。

特征：

-額定拉力

-自動制動系統

-全封閉傳動系

-三級行星減速

-TEFC UL 認證的制動電機

-任意角度安裝簡單

模型 馬達 電源輸入 齒輪
比		 計算性能
第一層 平均桶 全桶
生命值 轉速 電壓 ? LBS FPM LBS FPM LBS FPM
WG500 1.0 1700 115/230 1? 36:1 500 55.7 375 72.2 305 88.7
230/460 3?
WG750 1.5 1700 230 1? 36:1 750 55.7 562 72.2 457 88.7
230/460 3?
WG1000 2.0 1700 230/460 3? 36:1 1,000 55.7 749 72.2 610 88.7
WG1600 1.0 3300 115/230 1? 261:1 1,600 15.1 1,242 19.6 1,011 24.1
230/460 3?
WG2400 1.5 3300 115/230 1? 261:1 2,400 15.1 1,863 19.6 1,516 24.1
230/460 3?
WG3300 2.0 3300 230 1? 261:1 3,300 15.1 2,484 19.6 2,021 24.1
230/460 3?
WG5000 3.0 3300 230/460 3? 261:1 5,000 15.1 3,726 19.6 3,032 24.1
WG3700 1.0 1725 115/230 1? 261:1 3,700 7.7 2,815 10.0 2,291 12.2
230/460 3?
WG5600 1.5 1725 115/230 1? 261:1 5,600 7.7 4,223 10.0 3,436 12.2
230/460 3?
WG7500 2 1725 115/230 1? 261:1 7,500 7.7 5,630 10.0 4,581 12.2
230/460 3?
WG11000 3.0 1725 230/460 3? 261:1 11,000 7.7 8,445 10.0 6,872 12.2

基于間歇工作循環的性能



桶尺寸 典型重量 鋼絲繩容量
1.0 HP 1.5 HP 2.0 HP 3.0 HP 1/4″ 5/16″ 3/8″
-01 125 磅 132 磅 145 磅 145 磅 326′ 228′ 159′
-02 128 磅 135 磅 148 磅 148 磅 407′ 285′ 198′
-03 138 磅 145 磅 158 磅 158 磅 509′ 356′ 248′

AC WG 系列絞使用案例：

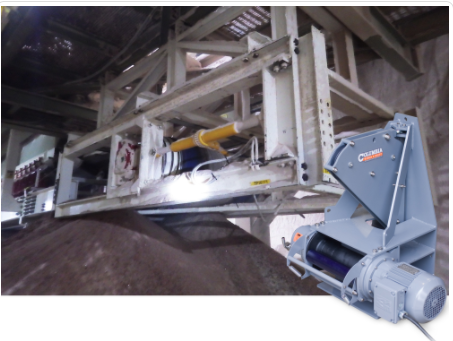

應用：? 延長輸送系統框架
客戶：?薩斯喀徹溫鉀肥公司
地點：?薩斯卡通，SK – 加拿大
絞盤型號：?哥倫比亞 WG7500-2A17-L-02
基于 230 VAC/單相/60 Hz 的性能：
線路牽引：?第一層 7,500 磅
線速度：第一層?每分鐘 8 英尺
鋼絲繩容量：?205 英尺 X 3/8 英寸直徑鋼絲繩
特殊功能：?AutoAdvance 繞線器、電纜張力板……

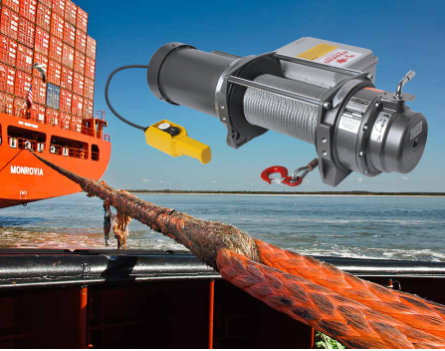

應用：??在編織繩中設置接頭
客戶：?Samson Rope Technologies
地點：?拉斐特，洛杉磯
葫蘆型號：?? Columbia WG3700-1A17-F-02
基于 115 VAC/單相/60Hz 的交流電動絞盤性能：
線拉力：??第一次拉力為 3,700 磅層
線速度：??第一層每分鐘 7.7 英尺
鋼絲繩容量：?? 198 英尺 x 3/8 英寸合成繩（客戶提供）……

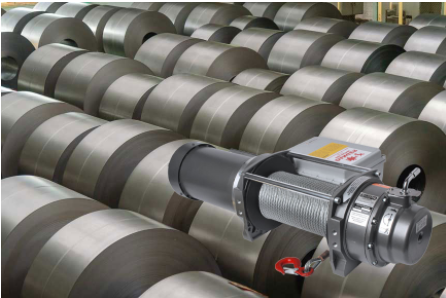

應用：? 通用多功能絞盤
客戶：??紐柯
地點：??北卡羅來納州夏洛特
絞盤型號：? 哥倫比亞 WG5600-1A17-L-01
基于 115 VAC / 單相 / 60 Hz 的交流電動絞盤性能：
線路牽引力：?第一層
線路5,600 磅速度：??第一層
鋼絲繩每分鐘 7.7 英尺容量：?? 228 英尺 x 5/16 英寸鋼絲繩……
