WR 系列絞車在緊湊的包裝中提供高牽引能力。特定型號的額定單條線拉力可達 40,000 磅,滿桶時的最大速度可達每分鐘 7 英尺。
選項包括 AutoAdvance Line Spoolers、電纜張緊器和各種控制選項。WR 系列絞盤可以定制,以滿足任何應用的確切需求。
Allied Power Products, Inc. 制造哥倫比亞絞車和起重機,30 多年來一直為商業、工業和政府用戶提供專業系統。 為您的應用需求提供解決方案。
特征
-額定拉力
-彈簧應用,電動釋放制動器
-油浴中的全密封齒輪和軸承,專為連續工作循環而設計-重載電機
-電機可以 90o 增量旋轉
-提供 NEMA 4X、低壓和變速控制-簡單的四螺栓底座安裝
模型
|
電機馬力
|
典型重量
|
線拉力/線速度 (基于 5/8 英寸繩索計算)? |
||
第一層 | 平均桶 | 全桶 | |||
WR30000 | 3.0 | 810 磅 | 30,000 磅 3.0 英尺/分鐘 |
25,000 磅 3.6 英尺/分鐘 |
21,400 磅 4.2 英尺/分鐘 |
WR30000 | 5.0 | 810 磅 | 30,000 磅 4.7 英尺/分鐘 |
25,000 磅 5.7 英尺/分鐘 |
21,400 磅 6.6 英尺/分鐘 |
WR30000 | 7.5 | 855 磅 | 30,000 磅 6.3 英尺/分鐘 |
25,000 磅 7.5 英尺/分鐘 |
21,400 磅 8.8 英尺/分鐘 |
WR30000 | 10.0 | 895 磅 | 30,000 磅 8.8 英尺/分鐘 |
25,000 磅 10.5 英尺/分鐘 |
21,400 磅 12.3 英尺/分鐘 |
WR40000
|
5.0
|
810 磅
|
40,000 磅
3.6 英尺/分鐘 |
33,400 磅
4.3 英尺/分鐘 |
28,600 磅
5.1 英尺/分鐘 |
WR40000
|
7.5
|
855 磅
|
40,000 磅
5.4 英尺/分鐘 |
33,400 磅
6.5 英尺/分鐘 |
28,600 磅
7.6 英尺/分鐘 |
WR40000
|
10.0
|
895 磅
|
40,000 磅
6.3 英尺/分鐘 |
33,400 磅
7.5 英尺/分鐘 |
28,600 磅
8.8 英尺/分鐘 |
鋼絲繩容量
|
||
1/2“
|
5/8″
|
3/4″
|
324′
|
208′
|
128′
|
AC WR 系列絞車使用案例:
軌道車定位絞盤系統
應用:?雙絞盤軌道車定位絞盤系統
客戶:?聯合太平洋鐵路 (UPR)
地點:?加利福尼亞州羅斯維爾
絞盤型號:哥倫比亞 WR40000-4A17-L-01
拉線:?每臺交流電動絞盤 40,000 磅
線速度:?每分鐘 5 英尺
電線繩索容量:?128 英尺 x 3/4” 直徑鋼絲繩
電源:??460 VAC / 三相 / 60 Hz
特殊功能:?電纜張力輥,定制控制面板……。

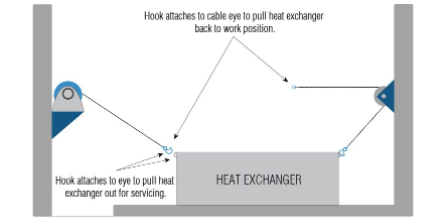

哥倫比亞維修絞車協助紙漿和造紙廠
應用:?Columbia 維修絞盤定位熱交換器以進行維修
客戶:?Arkansas Mill Supply Company, Inc.
地點:?Texarkana, AR
絞盤型號:?Columbia WR30000-4A17-L-04 AC 電動絞盤
提供:
? Columbia VLS40 垂直導輪
? 一個 60 ‘ X 3/4″ 鋼絲繩組件,帶鎖鉤和一個 60 英尺 X 3/4″ 鋼絲繩組件,帶頂針眼
線拉力:? 第一層 30,000 磅
線速:第一層? 8.8 英尺/分鐘
鋼絲繩容量:??60 英尺 x 3/4 英寸鋼絲繩
電源:?? 460 VAC / 三相 / 60 Hz…
