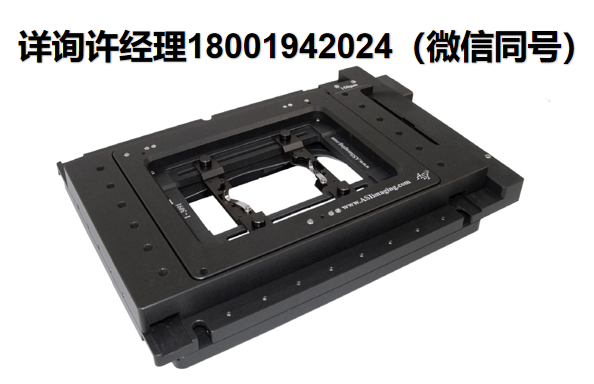

PZ-2000FT系列 自動載物臺，帶壓電Z軸頂板、 XY載物臺
PZ-2000FT series ?XYZ automated stage with piezo Z-AXIS top plate
PZ-2000英尺系列是一個集成的頂板選項，可用于我們的許多XY平臺。當與我們的控制電子設備配合使用時，它提供了一種快速、高分辨率和高度可重復的方法來控制3D樣品的聚焦。因為PZ-2000FT取代了載物臺的標準頂板，它仍然接受載玻片、各種培養皿、多孔板等的標準K型樣品插入物。三疊壓電元件以接近納米的精度移動150、300或500微米。
PZ-2000FT特征:
- 平坦的載物臺頂部便于在兩側放置微操作器
- X、Y和Z軸閉環控制，實現精確定位和高度可重復聚焦
- 具有可調節梯形移動輪廓的寬動態速度范圍
- 平滑可調雙范圍操縱桿控制
- 在大多數情況下，行程范圍將掃描整個孔板
- 許多軟件包的成熟操作
標準配置的PZ-2000FT規格參數：
| x軸和Y軸行程范圍 | 120毫米x 75毫米或以上 |
| x軸和Y軸分辨率(編碼器步長) | 0.088微米 |
| x軸和Y軸絲杠精度 | 0.25μ/毫米 |
| x軸和Y軸均方根重復性 | < 0.7 μm |
| x軸和Y軸最大速度 | 7毫米/秒 |
*在外部輸入模式下，使用較高位DAC將提高分辨率。例如，來自DAC的0-10模擬電壓會產生以下結果:
| PZ-2150 | ||
| 外部模擬輸入 | 步伐 | 分辨率 |
| 16位數模轉換器 | 65536 | 2.2納米 |
| 17位數模轉換器 | 131075 | 1.1納米 |
| 18位數模轉換器 | 262144 | 0.55納米 |
PZ-2000FT選項:
- 用于高精度定位的x軸和Y軸線性編碼器。線性編碼器分辨率為10納米，刻度精度為每10毫米0.3微米和每100毫米3微米。樣品的定位分辨率小于50納米。
- 自動對焦(需要NTSC或PAL復合視頻信號)。
- ASI成熟的Z軸驅動系列也可以添加到顯微鏡的細焦點軸上，在顯微鏡的整個行程范圍內提供分辨率為50納米的Z軸定位。壓電單元可用于快速準確地將Z軸定位到行程范圍內的任意點。
- 當使用標準旋轉編碼器時，其他導螺桿節距可用于更快的XY平移或更精確的定位。
ADEPT壓電控制器規格
| 規格 | PZ-2150 | PZ-2300 | PZ-2500 |
| 壓電行程范圍(±?5%) | 150?μm | 300?μm | 500?μm |
| 壓電最小移動/分辨率* | 2.2nm | 4.5nm | 7.6nm |
| 全行程的最大負載 | 2kg | 1kg | 1kg |
| 瞬態響應時間** | 11-15ms | ||
| 外部模擬輸入(BNC) | 0-10V | ||
| 最大輸入頻率 | 20 Hz | ||
| 最大連續輸出電流 | 13mA |
* *在600 g負載下，低于30%行程范圍移動10%-90%所用的時間。
PZ-2000英尺產品兼容性
- 徠卡–DMI 3000、DMI4000、DMI5000、DMI6000、DMIRB、DMIRBE、DMIRE、DMIRE2
- 尼康–日蝕TE2000，日蝕Ti
- 奧林巴斯–bx 50 wi、BX51WI、BX61WI、IX70、IX71、IX81
- 蔡司–Axiovert 200，Axio觀察者
