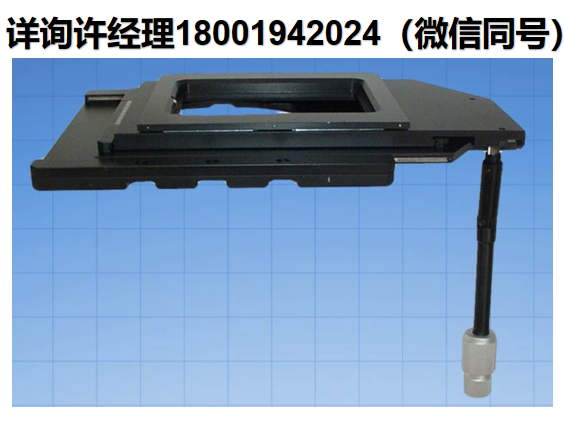

ASI PZM-2000 OEM手動載物臺，帶壓電Z軸頂板

PZM-2000 OEM Manual Stage with Piezo Z-Axis Top Plate

如果您不需要自動XY移動，但需要自動Z軸定位以獲得精確的Z軸堆棧，那么PZM-2000就是解決方案。在特定型號的倒置顯微鏡上，ASI可以用PZM-2000裝置修改或更換您現有的OEM載物臺。如果需要，我們可以為您采購一個手動OEM平臺。

PZM-2000包括ASI的壓電頂板安裝在您現有的OEM階段。這需要為OEM階段加工一個全新的頂板，然而，這允許我們提供一個優雅的解決方案。可選的PZM-C控制器補充了ASI PZM-2000 piezo-Z手動顯微鏡載物臺改造。

PZM-2000經過專門設計，可提供高分辨率和高重復性的顯微鏡載物臺Z位置控制手段。X軸和Y軸由原始OEM載物臺控制器手動控制。載物臺的壓電頂板接受可用于任何樣品的標準K尺寸載玻片插入物，例如載玻片、培養皿、多孔板等。滑動插件通過壓電元件沿Z軸移動，壓電元件的量程為100微米，精度為納米(也可提供200微米和500微米量程)。通過在Z平面上移動樣品，可以使用任何物鏡，消除了將壓電元件放在單個物鏡上時所需的扭曲線或所需的墊片。壓電臺可以用0-10 VDC模擬輸入電壓進行遠程控制，也可以用PZM-2000控制器或校準的手動十圈電位計進行遠程控制。

PZM 2000手動載物臺特征:

  • Z軸閉環控制，實現精確且高度可重復的聚焦
  • 納米級分辨率、可重復性和準確性
  • 許多流行軟件包的成熟操作
  • 載物臺側翼為附件提供更多空間

PZM 2000手動載物臺規格參數

  • X 和 Y 軸運動范圍： 標準 OEM 平臺
  • Z 軸運動范圍（±5%）：
    • 標準選項：150 μm, 300 μm
    • 可選版本：100 μm 和 200 μm
  • Z 軸分辨率： 1.5 nm
  • Z 軸最大速度及穩定時間： 5 mm/s（約每次移動 10 ms）
  • Z 軸諧振頻率（空載）： > 1 kHz
  • Z 軸頂板最大負載： 500 g
  • Z 軸頂板剛度（±20%）： 3 N/μm
  • Z 軸頂板平面內傾斜度（典型值）： 10 μrad

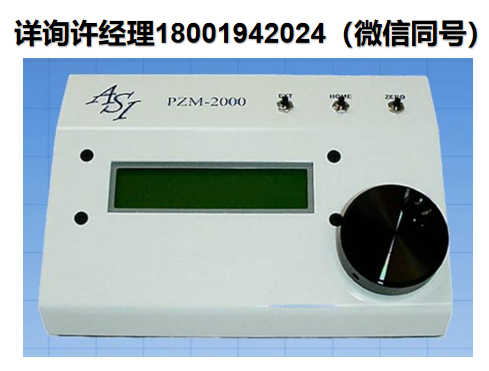

MS1-PZM 控制器規格參數：

  • 電腦壓電控制： RS-232 串口
  • 手動壓電控制： 前面板旋鈕
  • 外部壓電控制： 0–10 VDC 通道傳輸
  • 位置信息顯示（無論控制方式）： LCD 顯示屏
  • 控制按鈕： “Home”（歸位）和 “Zero”（歸零）
  • 電源模塊： 12 VDC
