美國 ARC 汞燈 Advanced Radiation Corporation 高壓汞蒸汽燈

高壓汞毛細管弧光燈是在50多年前開發的，但只得到了有限的應用。隨著時間的推移，這種可見光和紫外線高強度光源的多功能性找到了新的、更嚴格的應用雖然短波紫外線的電能轉換效率不如低壓汞放電，但發射的定量量要高得多;是由于大約25瓦/毫米3的極高功率密度。

從短波紫外線到可見光再到近紅外線光譜發射的豐富性使汞毛細管燈成為許多實驗室應用的理想選擇。這種燈的計和構造簡單，使其成為價格最低、每瓦成本最高的高強度光源。自毛細管燈次推出以來的50年里，其實際壽命已從不到50小時增加到今天某些應用中的L百甚至幾千小時。

汞毛細管弧光燈有“空氣冷卻”和“水冷卻”配置，以及金屬針或陶瓷底座。

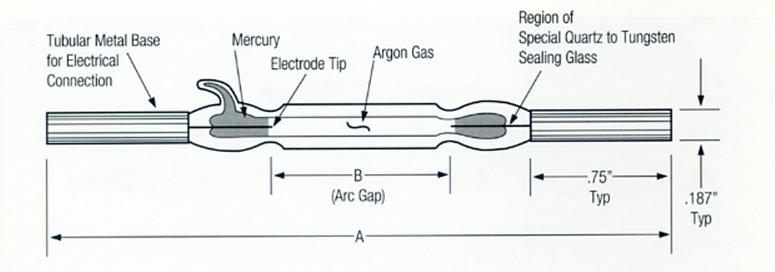

汞毛細管弧光燈最簡單的配置包括一個石英管，其內徑約為2毫米，外徑為6毫米，鎢針通過特殊的熱膨脹密封玻璃密封在兩端。金屬管狀底座連接到鎢針的外端，以進行電氣連接。在加工過程中，燈被裝載在液態汞金屬中，因此只有鎢針的非常末端在石英管的內徑中延伸，超出燈兩端的水銀池。為了輔助啟動，低氣壓的氬氣也被引入到燈的孔中。

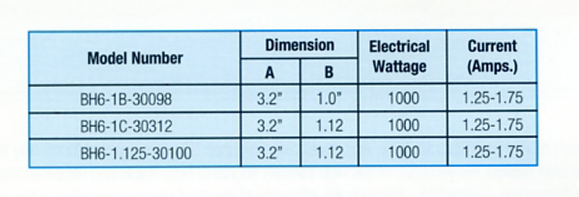

空氣冷卻毛細管燈 BH6-1B-30098/BH6-1C-30312/BH6-1.125-30100

空氣冷卻的水銀毛細管燈被指定為“BH6-”系列。這些燈通過在燈弧間距兩端的水銀口袋處定向的強制空氣噴嘴進行冷卻;典型的噴嘴孔直徑為0.082“，壓力約為19psi或更高。

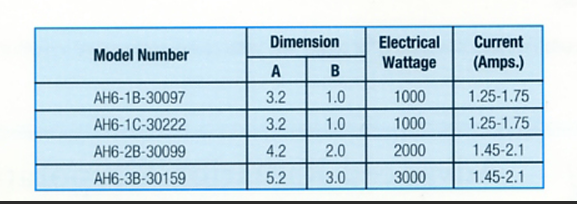

水冷毛細管弧光燈 AH6-1B-30097/AH6-1C-30222/AH6-2B-3099

由水冷卻的毛細管弧光燈在玻璃或石英水套中指定為“AH6-”系列。這些燈在玻璃或石英水套中操作，水套構造為提供單程或雙程水;后者在套管組件的一側提供冷卻劑輸入和輸出。

陶瓷基汞泡燈

自第一次實際應用以來，汞毛細管弧燈已得到改善，以增加預期壽命，并提供安裝和水冷套設計的多功能性。
具有單個或雙陶瓷套筒的配置已被應用于許多需要易于更換和更換燈泡的應用中。

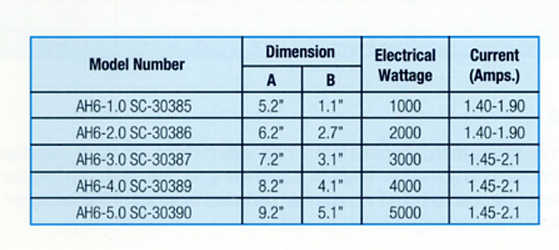

單陶瓷套管 AH6-1.0SC-30385/AH6-2.0SC-30386/AH6-3.0SC-30387

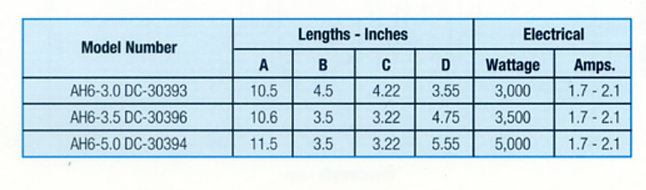

雙陶瓷套管 AH6-3.0DC-30393/AH6-3.5DC-30396/AH6-5.0DC-30394

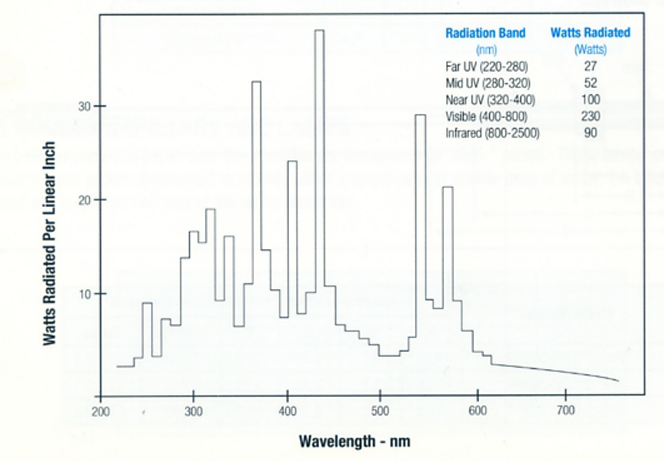

光譜數據

線性汞毛細管弧光燈在每線性英寸1000瓦的功率水平下運行，對于2毫米孔徑的燈，其內部壓力在35至75大氣壓之間(隨燈的類型和弧長而變化)。壁穩定性將實際弧直徑限制在約1.4至1.6毫米。25瓦/毫米3的功率密度產生每平方毫米300坎德拉的亮度，并產生約65流明/瓦的發光效率。

毛細管放電的總電轉換效率約為51%，按每線性英寸分配如下:
