ARRA 寬帶 SPST PIN 二極管開關

ARRA 寬帶 SPST PIN 二極管開關

ARRA 的寬帶引腳二極管開關產品可對 100 MHz 至 18 GHz 的射頻/微波信號進行高速控制。SPST 開關型號的 10% 至 90% 射頻轉換時間為 10 和 50 ns，在 100 MHz 時具有至少 30 dB 的隔離能力，在較高頻率下具有高達 85 dB 的隔離能力。

這些耐用的寬帶 SPST 開關可處理 50 ns 型號的 5 W 平均功率和 75 W 峰值功率（1 μs 脈沖寬度），10 ns 型號可處理 2 W 的平均功率和 10 W 峰值功率（1 μs 脈沖寬度）。

插入損耗在 2 GHz 時降至 1 dB，在 18 GHz 時降至 2.5 dB 或更低。所有型號在最高頻率下的最小 VSWR 為 1.30：1，最大 VSWR 為 1.90：1。PIN 二極管開關（帶或不帶驅動器）配備符合 MIL-C-39012 要求的 SMA 母連接器。

ARRA 寬帶 SPST PIN 二極管開關一般規格

?超寬帶：
100-18000 MHz – 50 nsec系列
100-18000 MHz – 10 nsec系列

?射頻連接器：
SMA母頭

?偏置或柵極連接器：
SMC公頭

?偏置要求：

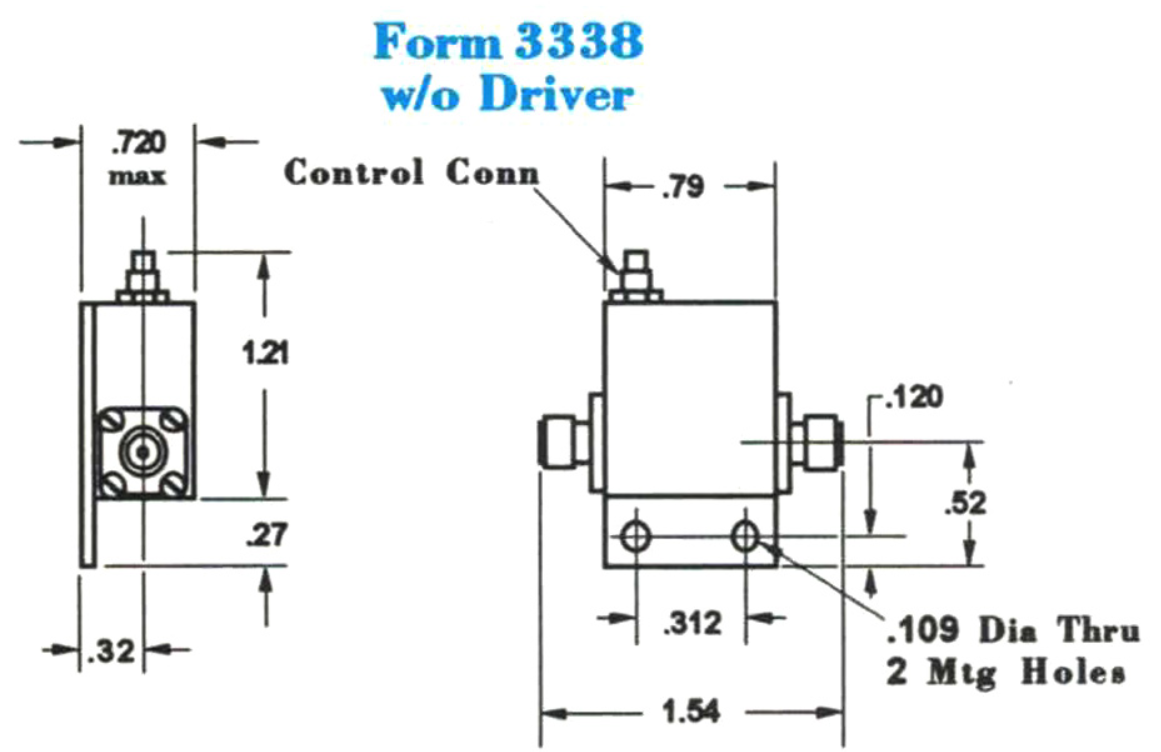

無驅動器 – 射頻開啟 -10 伏/射頻關閉 +35 mA

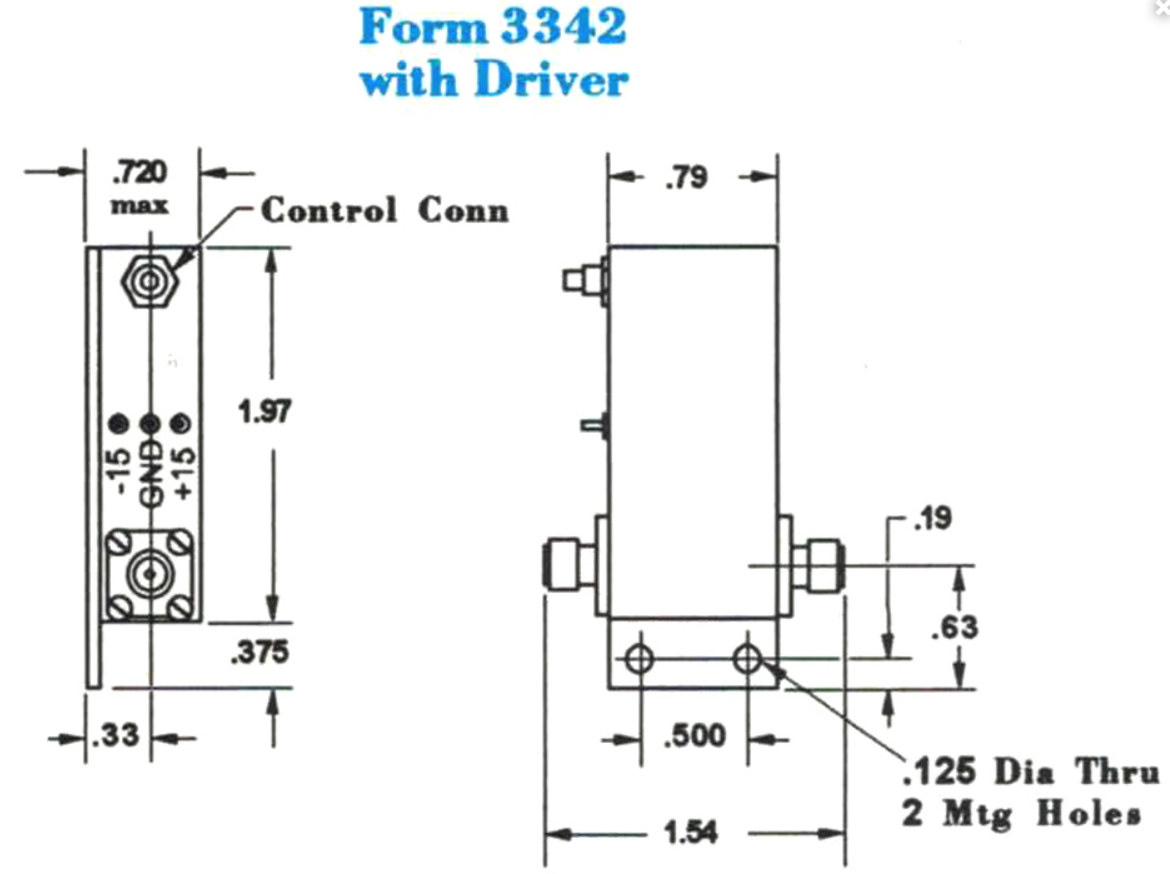

帶驅動器 – 觸發 TTL 兼容
射頻開啟，邏輯 1：+2.5 至 +5.0 伏
特射頻關閉，邏輯 0：-0.3 至 +0.7 伏
特?驅動器電壓：+15 伏，100mA / -15 伏，45mA		?射頻功率（+25C 時）：
50 納秒系列 – 5 瓦
峰值，75 瓦峰值，1 微秒最大脈沖寬度
10 納秒系列 – 2 瓦
峰值?10 瓦，1 微秒最大脈沖寬度

?表面處理：
ARRA –?藍色，符合 MIL-C-22750

?開關速度：
10-90% RF –?10 和 50 ns型號

?材質：
本體 –?鋁制
連接器 –?MIL-C-39012

10 納秒 2 瓦 *

頻率范圍 （GHz）
型號
0.1-0.50.5-1.01.0-2.02.0-4.04.0-8.08.0-12.412.4-18.0帶驅動程序無驅動程序
隔離度 （Min dB）30304045454545H8753-40D 型H8753-40 型
插入損耗 （Max dB）1.01.01.01.01.11.62.0
VSWR ** （最大值）1.31.31.31.41.61.91.9
隔離度 （Min dB）40457085858580H8753-80D 型H8753-80 型
插入損耗 （Max dB）1.01.01.01.21.52.02.5
VSWR ** （最大值）1.41.41.41.41.61.91.9
* 提供 5 瓦版本，從型號中刪除 H。開關速度為 50 nsec。
** VSWR 在 RF On 位置指定。
注意：多擲開關可用，請聯系工廠。
