3428 型寬帶同軸移相器是 ARRA 寬帶移相器系列的一部分。
ARRA 的 3428 型寬帶移相器在微波頻譜的低端提供了更高的相變能力。盡管行程較長，但仍保持了低插入損耗和低 VSWR。相變通過非平移驅動旋鈕進行控制。校準的 5 位讀數確保高分辨率和參考指示。相位設置的可重復性和穩定性源于精密設計和制造。
ARRA DC-2 GHz寬帶同軸移相器 一般規格
頻率范圍：直流-2.0 GHz
VSWR（最大值）：1.3 至 1GHz，最大 1.5 至 2GHz
插入損耗：0.5 dB 至 1 GHz0.75
dB 至 2 GHz
射頻功率： 100 瓦平均 5 kW 峰值
連接*： SMA 母頭標準
控制：1/4“ 非平移
材料：本體 – 鋁制
連接器 – 不銹鋼
安裝配置： 4 個通孔
完成：符合 MIL-C-22750 的 ARRA 藍色

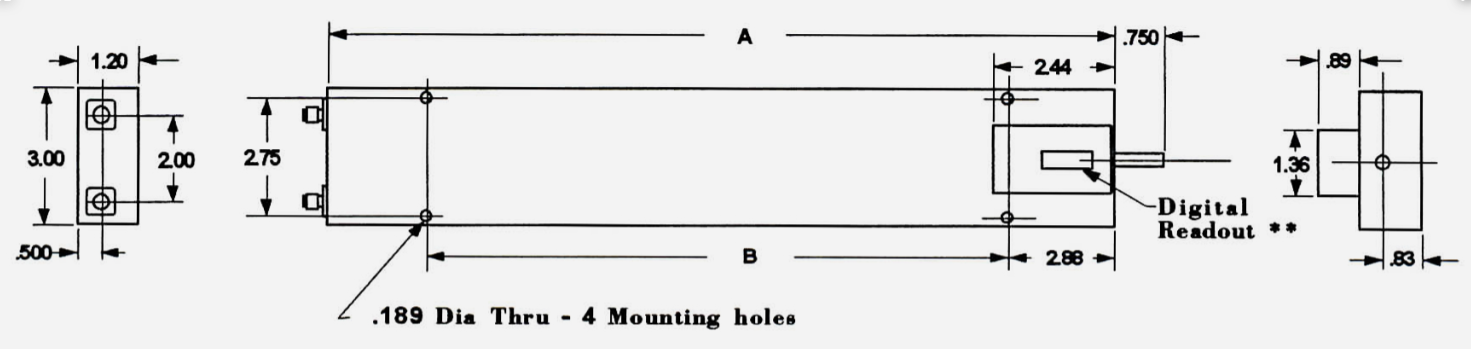

頻率范圍 | 插入延遲 | 最小相位 | 尺寸 – 英寸 | 外形規格 | 型號* | |
| 一個 | B | |||||
| DC-2.0 系列 | 1.8 分鐘 2.8 分鐘 | 360° / GHz | 15.27 | 9.52 | 0-3030 | 編號 3428B |
| * 對于其他連接器，請在型號前加上所需類型。例：N3428B ** 校準數字讀數在 3428B 上是可選的。型號前加上 D。Ex：DN34328B | ||||||
| 外形規格 | |
|---|---|
SMA | N 型 |
0-1962 | 0-3148 |
