描述

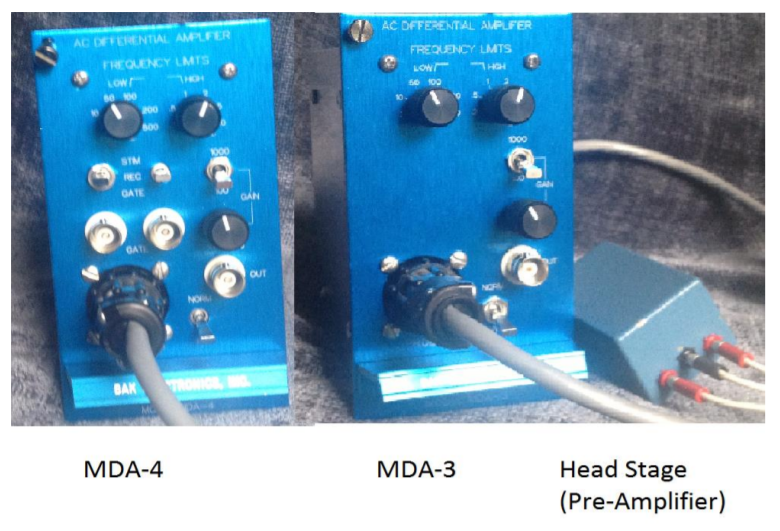

MDA-3、MDA-4和MDA-4P是專為來自高阻抗電極的低電平交流神經和心臟信號而設計的高性能前置放大器。它們利用一個小的、非常高的輸入阻抗差分磁頭級來最大限度地減少電容信號損耗和噪聲拾取。探針足夠小，可以安裝在制劑附近

配備了短的微型鱷魚引線，用于夾持金屬微電極。迷你香蕉插孔連接器用于+IN、-IN和接地。

MDA-4和MDA-4P型具有用于微刺激、電極標記和輸入門接地的雙獨立頭級繼電器。差分放大器的兩個輸入中的每一個都可以獨立接地，并且相應的電極輸入插孔同時切換到探針背面的迷你香蕉插孔，該插孔可以連接到刺激器。這是通過手動開關輸入或施加到BNC柵極輸入連接器的電子（TTL電平）柵極信號從探針遠程控制的。這種切換促進了一種新的應用，涉及平行軌跡微電極標測。緊密間隔的阻抗匹配微電極在共模噪聲中提供最佳效果

排斥，特別是對于刺激偽影。由于每個電極都可以拾取單位活動，因此雙微電極操作器可以在一次通過中記錄兩個具有已知間隔的平行軌跡。當檢測到單位電位時，輸入級的每一側交替接地會迅速確定其來自哪個電極；極性反轉開關可以用于保持適當的波形外觀。

特點

可調高頻和低頻濾波-帶通濾波的獨立可調7位控制。單位電位的大部分信號能量通常位于窄帶內，這與EMG、EKG、熱噪聲和線電壓等生物和電子噪聲源不同。信號噪聲值可以通過

適當的濾波，這反過來又大大提高了諸如DIS-l之類的窗口鑒別器的分辨能力。

高輸入阻抗，高共模抑制，DUAL F.E.T.-100兆歐輸入阻抗消除了最高阻抗微電極的信號損耗，即使對于不匹配的源阻抗，也能保持最佳共模噪聲抑制，進一步提高了臨界信噪比。

超低噪聲和高增益吞吐量-整體設計針對神經生理學信號進行了優化，通常在10 Hz至10 kHz的關鍵頻帶內具有10μV的峰間放大器噪聲。增益可在100到10000之間連續調節（包括頭級X50增益），具有高輸出驅動功率，因此通常需要進一步放大

即使對于諸如記錄器和信號處理器之類的幾個輸出負載也是不必要的。

交流或直流頭級耦合選項-雖然交流輸入耦合通常用于將輸入級與電極極化電位隔離，但直流輸入耦合通常有助于優化共模抑制并最大限度地減少附近電刺激引起的偽影的持續時間。這是因為輸入耦合電容器有效地存儲了來自記錄偽影的電荷，該偽影必須通過微電極泄漏回來

在放大器能夠恢復正常功能之前。頭級FET的極低輸入偏置電流使我們能夠提供直流耦合版本（指定選項（1）-價格類別a-無額外電荷），這對大多數金屬微電極來說是完全安全的。

規格：

輸入電阻100兆歐姆，5 pF分流

交流耦合的輸入漏電流為零，直流耦合的小于10-10安培

增益100到10000，連續可調

共模抑制60000 min.@60 Hz（94 db）

在1000Hz（80db）時為10000分鐘

噪聲10 Hz至10 kHz（輸入短路）10微伏峰間

輸入耦合AC或DC（指定DC的Mod.（1））

最大共模信號±15伏

輸入動態范圍200毫伏

輸出動態范圍20伏峰間電壓

低頻濾波設置-3 db@1、2、10、50、100、200和500 Hz

高頻濾波器設置-3db@0.1、0.2、0.5、1、2.5和10kHz

輸出極性正常或反相（切換）

輸出電阻100歐姆

柵極脈沖（僅限MDA-4和MDA-4P）0.8伏（低狀態）2.0伏（高狀態）
