Beam Imaging BOS-40型光束觀察系統
在標準形式下，BOS-40型光束觀察系統有一個直徑為40毫米的活動區域MCP和P-43熒光屏組件，安裝在一個4.50英寸(114毫米)的帶有玻璃視窗的conflat法蘭內。磷屏和MCP的電氣連接是通過MHV引線實現的。
產品概述
在標準形式下，BOS-40型光束觀察系統有一個直徑為40毫米的活動區域MCP和P-43熒光屏組件，安裝在一個4.50英寸(114毫米)的帶有玻璃視窗的conflat法蘭內。磷屏和MCP的電氣連接是通過MHV引線實現的。
詳細討論了可選配置，包括6英寸(152毫米)法蘭安裝(BOS-40-6)、雙MCP板(chevron)、SHV饋通、光纖窗口和CCD攝像機系統。
| Imaging Area | 40mm Diameter |
|---|---|
| MCP (Standard) | 1.975″ Diam. (BOS-40), 10 micron channel diameter, Imaging Grade, 40mm active area, 12 micron pitch, 8° Bias Angle, 46:1 Aspect Ratio (Standard, BOS-40), Max. Gain: 2 x 104 (single plate, Std.) 1000V > 107 (chevron, OPT-01), 2000V |
| Phosphor Screen (Standard) | P-43 with aluminum overcoat. P-43 Peak Wavelength: λ= 545 nm. |
| Power Supply Requirements | 0 – + 1000V, 1mA single MCP (Standard), 0 – + 2000V, 1mA dual MCP (OPT-01), 0 – + 5000V, 1 mA Phosphor Screen |
| Beam Energy Range | 1 eV to over 50 keV |
| Beam Current Range | < 10 μA (with optional beam attenuation grids) |
| Vacuum | 1 x 10-6 Torr or better required to operate MCP, UHV compatible, maximum bakeout temperature 300 C |
| Welded Glass Windows (Standard) | A non-removable glass window that is welded to the flange is standard. This allows bakeout temperatures > 200C. |
附加設備

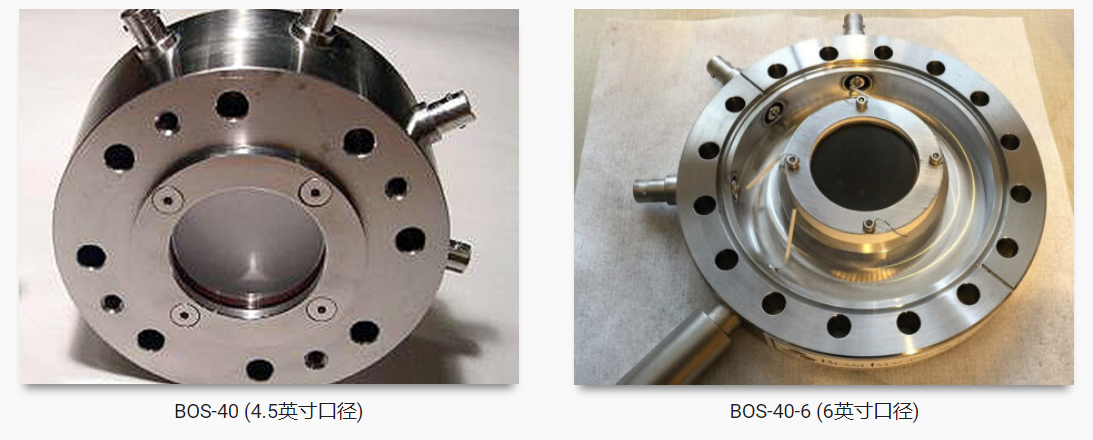

6英寸法蘭支架(BOS-40-6)
BOS-40型配有6英寸(152毫米)的法蘭支架。饋通可在法蘭邊緣或法蘭表面之外(見上述焊接玻璃窗版本)。標準配置為焊接玻璃窗，可選可拆卸光纖窗(BOS-40-6/FO)和3-3/8″ conflat窗(BOS-40-6/3.38)。
雙MCP系統、MCP涂層和MCP類型:
- 帶BOS-40-OPT-01雙MCP選項的型號BOS-40
- 具有可選涂層的MCP，用于增強UV和X射線的成像(KBr、CsI、Cu、CuI、MgO、Au、MgF2)
- 高增益和高分辨率MCP
- 具有匹配特性阻抗的微通道板
P-43是標準的，但是也可以使用其他磷光體，包括P1、P11、P15、P20、P22、P24、P31、P45、P46、P47、P48和P53。如需更多信息，請參閱我們的磷光屏頁面。屏幕有一個標準的鋁涂層，但銦錫氧化物(ITO)內涂層也可用。
獨立MCP/磷光體組件(IDA)(可選)
BOS-40使用的MCP/熒光屏組件可單獨購買。
擴展平臺安裝(可選)
MCP/熒光屏組件可以安裝在離真空密封表面或BOS窗口特定距離的延伸平臺上。該距離由客戶指定。
