格蘭偏振棱鏡
產品概述
采用無條紋/無氣泡的優質方解石晶體制造，基于全內反射原理工作：尋常光在棱鏡-空氣隙界面被全反射，實現光束偏振。

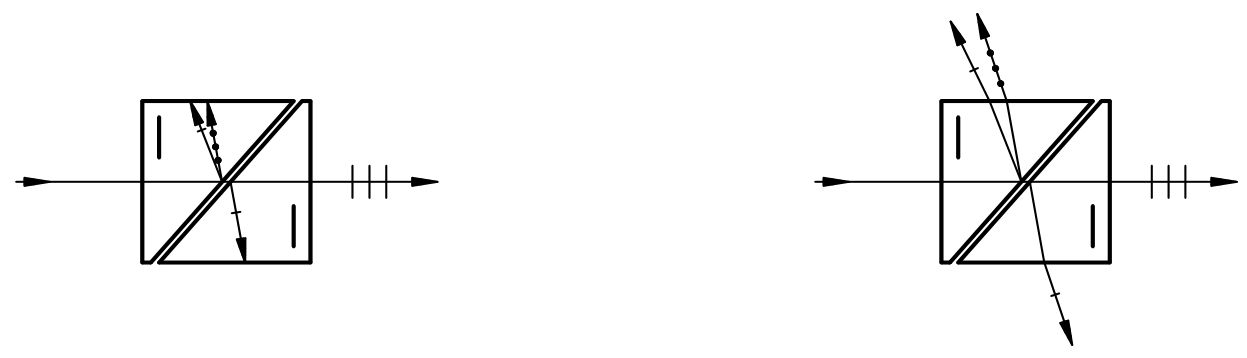

型號配置
- 無側窗標準型
- 反射光通過側面黑化處理吸收
- 不適用于高功率激光應用
- 標準圓柱形安裝座（無增透膜）
- 雙側窗導出型（選配）
- 反射光以約72°角導出（存在色散效應）
- 可避免高功率下的熱積累問題
三、技術規格
（一）通用參數
| 核心指標 | 標準型 | 干涉儀級 | 紫外優化型 | 高功率型 | 高消光比型 |
|---|---|---|---|---|---|
| 光譜范圍 | 350-2700nm | 250-2700nm | – | – | – |
| 消光比 | 10?? | – | – | – | 10?? |
| 透射波前畸變 | <λ/2 | <λ/10 | – | – | – |
| 反射波前畸變 | <2λ | <2λ | – | – | – |
| 空氣隙 | 0.07mm | – | – | – | – |
| 損傷閾值 | 不標注 | – | – | >300MW/cm2 | – |
（二）機械參數
| 規格 | 10mm | 12mm | 15mm | 20mm |
|---|---|---|---|---|
| 有效通光孔徑 | 9.5mm | 11.5mm | 14.5mm | 19.5mm |
| 安裝座直徑 | 25mm | 25mm | 25mm | 36mm |
| 無側窗長度 | 22mm | 30mm | 30mm | 30mm |
| 雙側窗長度 | 30.5mm | 35.7mm | 42mm | 50mm |
