偏振器

偏振器用于從具有隨機偏振的光產生確定的線性偏振態。因此，偏振器只傳輸具有所需偏振態的光。具有正交偏振的分量不是被吸收就是被反射。偏振片的重要質量因素是期望偏振光的透射率Tmax和消光比Tmin/Tmax，其中Tmin為被阻擋偏振態的剩余透射率。在選擇偏振片時必須考慮的其他參數是可用光譜范圍和接收角。

上面的圖紙顯示了不同的偏光片的選擇，可作為目錄項目或要求。上排的偏振器利用雙折射晶體的邊界表面上的全內反射。這些棱鏡在非常寬的光譜范圍內實現極低的消光比。

第二行顯示了基于偏振依賴折射的雙折射材料制成的偏振器。這些類型在寬光譜范圍內也提供良好的消光比。對于這些棱鏡，兩束偏振光束以幾乎相同的偏振特性和透射率從同一表面射出。這使得它們特別適合作為具有對稱輸出的偏振分束器。

底部一行包含偏振器，利用對光的反射率的差異具有垂直或平行的偏振相對于入射平面。這種偏振器不需要雙折射晶體。這為經濟批量生產以及適應特殊技術要求提供了更好的可能性。

去偏振器是偏振器的對應物。理想情況下，它們在輸出端產生完全無極化的狀態。由于無源光學元件不能引入所需的偏振態時間波動，嚴格地說，所有類型都是偽退偏器。它們根據特定參數(如光束位置或波長)產生混合偏振態。這些狀態的平均值顯示為非偏振光。當選擇去偏器時，必須考慮應用是否允許由去偏器產生的偏振態的充分平均。

Glan偏光棱鏡

棱鏡由方解石制成，方解石幾乎沒有條紋和氣泡。在兩棱鏡之間的氣隙邊界處，光通過帶有普通偏振的光束的全內反射而偏振。

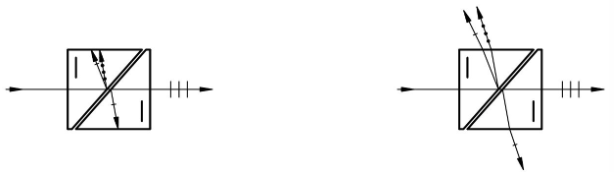

Glan偏振器可以訂購側出口窗口作為一個選項。在沒有側窗的版本中，反射的光束在棱鏡變黑的側面被吸收。因此，這個版本不適合高光強。帶有側窗的版本允許反射光束以大約一個角度射出去。相對于入射光束72°。反射光束方向呈現色散。

默認情況下，棱鏡是圓柱形安裝，沒有防反射涂層。

我們提供幾種選項，以增加所選參數的規格(見下表)。可以組合多個選項。

Glan偏光棱鏡規格
