延遲器
延遲器通過在兩個正交偏振組件之間引入相移來改變光的偏振狀態。相移通常以波長λ為單位。最常見的值是λ/2(旋轉線偏振)和λ/4(將線偏振改變?yōu)閳A偏振，反之亦然)。
我們提供各種類型的緩速器。下面介紹緩速器的一些重要性能，目的是為特定應用選擇合適的緩速器提供一些指導。
根據波長
該圖顯示了光譜變化的路徑差R與波長λ的幾種類型的延遲器從我們的交付計劃。低階平板(RLQ)和零階平板(RZQ)是優化的單一波長，可以在一個狹窄的光譜范圍內使用。對于更寬的光譜，我們提供消色差(RAC)或超消色差緩速器(RSU)，它們通過不同的雙折射材料的組合來補償相移的變化。菲涅耳菱形(RFV, Fresnel- rhombs)通過全內反射而不是雙折射產生相移。這使得它們適用于需要在極寬的光譜范圍內恒定相移的應用。
最常見的緩速器(low orthe和zero orthe)是由單一材料制成的板。程差R由平板厚度d決定，材料折射率μ=ne-no根據R = d?μ確定。從路徑差可以計算相移Δ在任意波長λ:
Δ = 2πR/λ = 2πd ? μ/λ
因?yàn)橐阎猂的值為λ0/2 bzw。λ0/4在設計波長這允許很好的估計光譜變化Δ。
根據溫度
路徑差隨著溫度的變化而變化。緩凝劑通常是在室溫下生產的。如果溫度變化δT不是太大，可以假定路徑差的線性變化。溫度系數α由熱膨脹系數和雙折射的熱系數組成:
R=R0+α?δT
根據角度
在斜入射角下，光程差R隨偏差φ的變化而變化。從正常發生率。如果在旋轉軸處于慢軸方向的情況下進行傾斜，則路徑差增加，而在圍繞快軸傾斜時則路徑差減少。變化可以近似如下:
R = R0+β(φe2?– φo2)
該圖描述了一個典型的零或板的變化R-R0 (β ~ 1nm/deg2)。大多數類型的智力遲鈍表現出類似的模式，不同的β值。主軸之間對角線的傾斜使路徑差幾乎不變。超消色差板和菲涅耳菱形在傾斜下表現出不同的行為。
消色差延遲器
消色差緩速器可視為零級雙極板，兩極板由不同的材料(石英和MgF22)制成。利用雙折射色散的差異，可以在更寬的光譜范圍內實現幾乎恒定的相移。
緩凝劑可以在蓋板之間膠結，也可以在帶氣隙的無水泥版本中使用。膠結版本是更經濟的一種，表現出稍低的反射損失。具有氣隙的版本在高損傷閾值和低材料彌散方面表現出色。
緩速器以圓柱形安裝。
我們?yōu)橐韵轮付ǖ牧鶄€標準光譜范圍生產消色差緩速劑。光程差與波長的關系圖顯示了半波片的值。對于四分之一波片，在任何波長上的延遲值是其一半。
覆蓋較短波長范圍的緩速器要求其中一塊或兩塊晶片分別制成雙晶片，從而使總數達到三片或四片。對于膠結版，顯著的反射損失只發生在兩個外表面。對于有氣隙的版本，每個平板的兩個表面都要考慮反射損失，即4-8個表面。
帶氣隙的消色差緩速器特別適用于超短脈沖激光器。由于這個原因，它們的群延遲色散(GDD)在表中被指定為一個代表波長。由于蓋板的存在，膠結版的分散性要大得多。
消色差延遲器規格
| material | quartz and MgF2 |
| wavefront distortion | <λ/10 |
| prismatic deviation | <2” (air gap), <1′ (gekittet) |
| marked direction | fast axis |
| tolerance of the path difference | ±3 nm |
消色差延遲器標準尺寸
| Format | 10 mm | 15 mm | 20 mm | 25 mm | |
| free aperture | [mm] | 9,5 | 14,5 | 19,5 | 24,5 |
| mount diameter | [mm] | 25 | 25 | 30 | 40 |
| mount length | [mm] | 10 | 10 | 10 | 15 |
| Art. Nr.:, all ranges λ/2 | RAC X.2.10 | RAC X.2.15 | RAC X.2.20 | RAC X.2.25 | |
| Art. Nr.:, all ranges λ/4 | RAC X.4.10 | RAC X.4.15 | RAC X.4.20 | RAC X.4.25 | |
| Art. Nr.:, all ranges λ/2 air gap | RAC X.2.10 L | RAC X.2.15 L | RAC X.2.20 L | RAC X.2.25 L | |
| Art. Nr.:, all ranges λ/4 air gap | RAC X.4.10 L | RAC X.4.15 L | RAC X.4.20 L | RAC X.4.25 L |

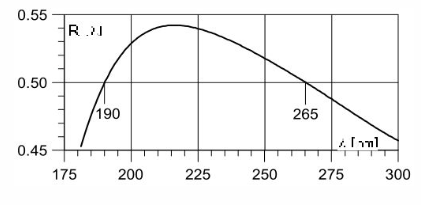

| spectral range 1 | 180-300 nm |
| deviation of retardation | ± 8,5% |
| number of plates | 4 |
| reflectivity | quartz: <2% MgF2:?<3% |
| temperature coefficient*?α(typ.) | λ/2: 2?10-3nm/K? λ/4:1?10-3?nm/K |
| angular coefficient*?? (typ.) | 2,5 nm/deg2 |
| GDD (λ=266 nm) | 500 fs2 |
帶氣隙的λ/2版本產品編碼
RAC 1.2.15L
RAC 1.2.20L
RAC 1.2.25L
帶氣隙的λ/4版本產品編碼
RAC 1.4.10L
RAC 1.4.15L
RAC 1.4.20L
RAC 1.4.25L

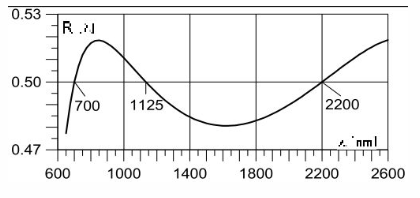

| spectral range 6 | 700-2500 nm |
| deviation of retardation | ± 4% |
| number of plates | 2 |
| reflectivity | <2% |
| temperature coefficient*?α(typ.) | λ/2: 0,6 nm/K? λ/4: 0,3nm/K |
| angular coefficient*?? (typ.) | λ/2: 1,9 nm/deg2? λ/4:0,9 nm/deg2 |
| GDD (λ=1550 nm) | λ/2: -59 fs2? λ/4: -29 fs2 |
用蓋板膠結的λ/2版本產品編碼
RAC 6.2.15
RAC 6.2.20
RAC 6.2.25
用蓋板膠結的λ/4版本產品編碼
RAC 6.4.10
RAC 6.4.15
RAC 6.4.20
RAC 6.4.25
