棱鏡

棱鏡在光學領域有著廣泛的應用。典型的用途是光束的偏轉、分裂和光譜色散。

許多已知的棱鏡類型對應于各種可能的用途。本目錄中所列的棱鏡只是一小部分選擇。其他型號可根據客戶要求生產，質量相同。

下面介紹了一些用于表征棱鏡的一般參數。

形狀偏差

形狀偏差公差定義了實際表面相對于理想形狀(平面或球體)的允許差值。在光學中，公差通常以波長λ為單位(例如λ/4)。要將此規格轉換為長度單位，必須知道參考波長λref。除非另有說明(d.h. λ/10 entspright 54,6 nm)，本目錄中的規格均參考波長為λrefnm。

形狀偏差規格的另一個參數是用來評估測量數據的方法。在這方面，極值差(峰谷差，PV)和偏差的二次平均值(均方根，RMS)是常用的。為了計算PV值，只考慮偏差最大的位置，而RMS值表征整個表面的平均偏差。這兩種價值都有其使用動機。在本目錄中，除非另有說明，否則為PV偏差指定的值。雖然PV和RMS偏差之間沒有一般的關系，但可以假設對于大多數實際出現的表面，RMS偏差比PV值低3-5倍。例如，λ/10 (PV)的值對應于λ/30-λ/50 (RMS)。

本目錄中指定的表單偏差至少對90%的區域有效(類型)。>95%)的元件外部尺寸。如果只使用一小部分透明光圈，則相應的形狀偏差將顯著降低。

微粗糙度

微粗糙度描述了表面的偏差，其橫向尺寸為光波的數量級或更低?(i.e. typ. <1μm)。這些偏差是造成散射光的主要原因。

微粗糙度通常用表面偏差的二次平均Rq來表示。我們車間使用的拋光技術允許獲得R_q?<1nm (typ. R_q <0,5 nm).的值。

角度誤差

棱鏡的效果很大程度上取決于光學表面的正確方向。所需精度的說明通常比最初預期的要復雜。特別要注意的是，對棱鏡表面之間的角度公差的規定通常是不夠的。以一個簡單直角棱鏡為例，它的三個拋光面可能不垂直于一個普通的基面，而是呈現輕微的傾斜。因此，延長的棱鏡會有一個形狀(通常非常尖銳)的金字塔。相應的角偏差因此被稱為錐體誤差，并在某些應用中影響棱鏡的功能。錐體誤差不是用45°和90°角的普遍公差來描述的。

這個例子表明，角公差的規定需要仔細分析棱鏡的三維功能。

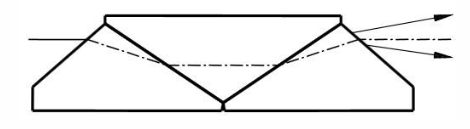

埃米希Amici棱鏡

這種直接視覺色散棱鏡由光學接觸連接的三個部分組成。材料的選擇盡可能提供良好的紫外線透射。這使得棱鏡適合應用在近紫外線(350納米以上)，只要光強度適中。

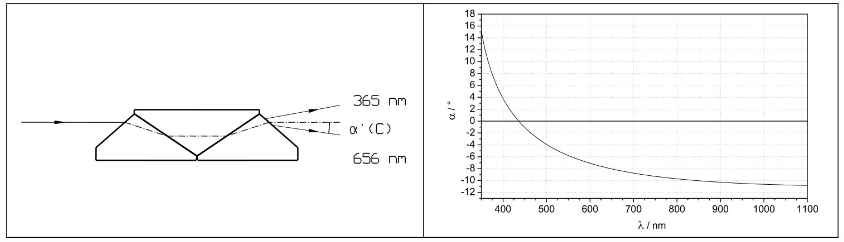

埃米希Amici棱鏡產品規格

埃米希Amici棱鏡標準尺寸
