透鏡和物鏡

我們提供特殊光學系統的選擇，從單透鏡到消色差雙透鏡，用于高功率和fs激光器，再到apocolols和相機物鏡，用于深紫外范圍。所有鏡片均可根據要求提供增透涂層。我們可以根據您的要求定制鏡片的支架和機械接口。

除了我們的目錄程序，我們提供設計和制造定制物鏡和光學系統是小批量和大批量。光學系統可以開發用于各種應用，例如用于成像，準直和聚焦波長范圍從190 nm到10 μ m。

我們很樂意討論您的需求，并在特殊光學的使用和規格方面為您提供幫助。第一步是非正式的估計，其中我們查看所需系統的可行性和預期成本。根據這些初步討論的結果，我們可以為詳細的技術研究報價。本設計研究的目的是確定目標是否能夠實際實現以及需要付出哪些努力。

根據設計研究的結果，我們將為實現提供報價，包括光學系統可獲得的光學性能以及最終價格。

以前生產的定制鏡頭系統

UV相機物鏡

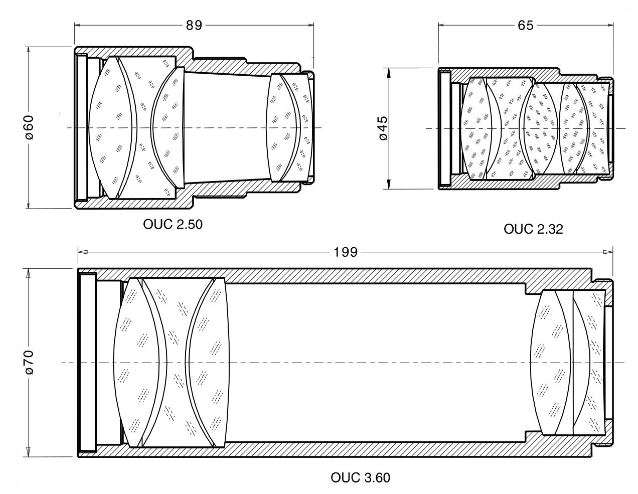

本系列的物鏡由CaF 2和熔融石英制成，可在高孔徑比的深紫外中成像。它們在190nm以下具有很好的紫外線透射能力，在科學相機和圖像增強器上具有足夠高的成像分辨率。物鏡的焦距有64毫米、100毫米和150毫米。如有需要，可提供包含透鏡筒圖紙的數據表、附加應用說明和成像質量數據(包括MTF表)。

為了直接在相機系統中使用物鏡，需要分別訂購聚焦管和相機適配器。聚焦管是特定于單個焦距的。相機適配器設置在聚焦管和相機系統之間，可以用于該系列的所有UV物鏡。

延長環可擴大聚焦范圍，以較短的物體距離。它們必須設置在聚焦管和相機適配器之間。一些延伸環已經包含在聚焦管中，只有在特殊的高放大倍率下才需要額外的延伸環。

UV相機物鏡產品規格

Art. No.	OUC 2.32	OUC 2.50	OUC 3.60
focal length	64 mm	100 mm	150mm
free aperture	32 mm	50 mm	60 mm
aperture ratio	f:2	f:2	f:2,5
back focal length (image side)	41,1 ± 0,2 mm	48,5 ± 0,2 mm	80 ± 0,2 mm
thread	M38x1	M52x0,75	M62x1
optional focussing tube	MUC 2.32.01	MUC 2.51.01	MUC 3.60.0
field of view	ca. 22 mm	ca. 22 mm	ca. 22 mm
spectral range	190-2200 nm	190-2200 nm	190-2200 nm
lenses	5	5	5
material	fused silica CaF?₂	fused silica CaF?₂	fused silica CaF?₂
connection of the lenses	air gap	air gap	air gap
magnification b’	0 bis -0,2	0 bis -0,2	-0,25 bis -0,65
working distance (object side)	∞ – 380 mm	∞ – 600 mm	750-380 mm
useable pixel size	25 – 50 μm	25 – 50 μm	50 – 100 μm

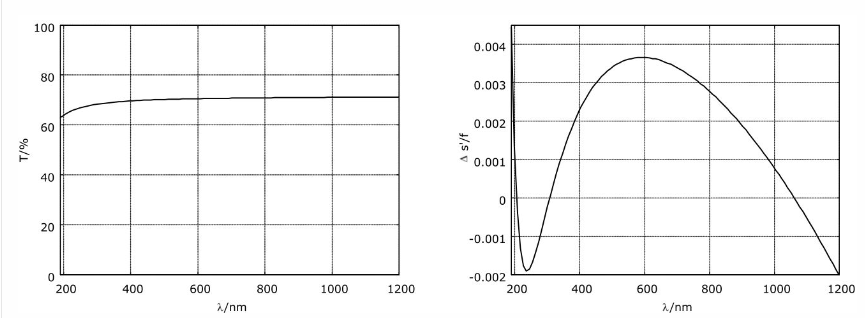

鏡片材料在190- 2200nm范圍內幾乎沒有吸收。左圖顯示了典型的傳輸為紫外相機物鏡。傳輸受到未涂覆表面反射損失的限制。抗反射涂層可根據要求提供。

成像質量在190-450 nm光譜范圍內進行了優化。右圖顯示了參考標稱焦距的后焦距(s ‘)的典型變化。要計算實際焦距的長度單位的值必須乘以所考慮的物鏡的標稱焦距。

聚焦管

對于鏡頭OUC 2.32聚焦管MUC 2.32.01是可用的，并包括一個延長環(8毫米)更大的放大倍率。

對于鏡頭OUC 2.50聚焦管MUC 2.51.01是可用的，包括兩個延長環(8毫米和16毫米)更大的放大倍率。

對于透鏡OUC 3.60，匹配的聚焦管MUC 3.60.0提供，包括一個擴展環(8毫米)更大的放大。該管允許聚焦到最大物體距離約750毫米(‘=-0,25)。這個函數不適合關注∞(?’=0)。

相機適配器

為了將UV物鏡連接到可用的相機系統，我們提供了一系列合適的適配器，可用于我們所有的UV相機物鏡。適配器是在聚焦管和相機的本機接口之間的板。

Camera system / Camera adapter	Article-No
C-Mount	MCA 1.01
Nikon F-Mount	MCA 1.02
LaVision StreakStar	MCA 1.03
DRS Hadland Imacon 486	MCA 1.04
PCO Dicam Pro	MCA 1.05
LaVision IRO	MCA 1.06
Roper Scientific PiMax	MCA 1.07
Roper Scientific PiMax3	MCA 1.08
Andor iStar	MCA 1.09

為了使物鏡適應較小的物體距離(即較大的背面焦距)，我們提供以下擴展環。這些環可以安裝在相機適配器和聚焦管之間。
