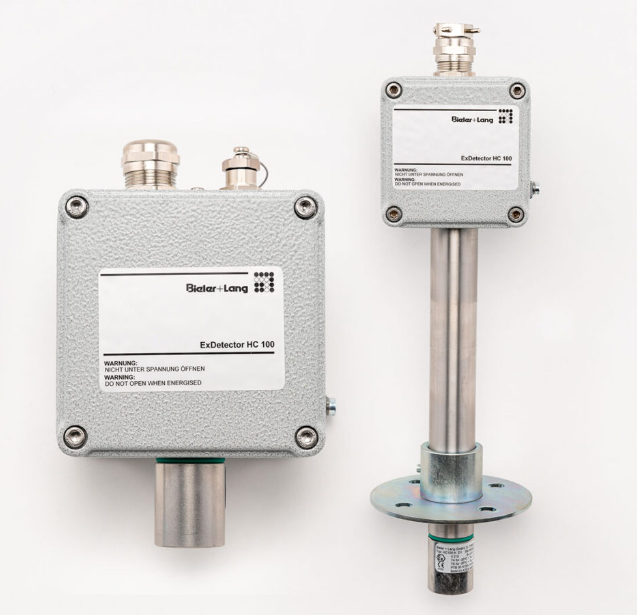

德國Bieler+Lang,傳感器,ExDetector HC 100 / HC 100 K,適用于爆炸性和易燃?xì)怏w

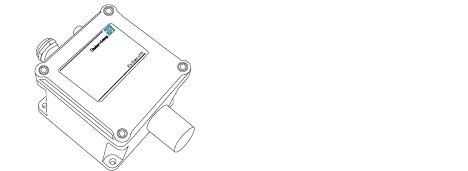

ExDetector HC 100?傳感器可測量爆炸性氣體和蒸氣的當前濃度。
ExDetector HC 100?可檢測 0 至 100 % LEL 測量范圍內的易燃?xì)怏w和蒸氣。測量原理基于催化燃燒（熱著色）。該測量原理可用于監測大量氣體，例如氫氣和碳?xì)浠衔铮筛鶕?jù)要求提供其他氣體）。
ExDetector HC 100?是一款多功能傳感器，專為防爆 1 區和根據 SIL-1 分類的整體安全系統而設計。
可提供符合指令 2014/34/EU 的測量功能的型式檢驗證書。還提供測量功能報告 BAM 03 ATEX 0003 X。
型號：ExDetector HC 100 K

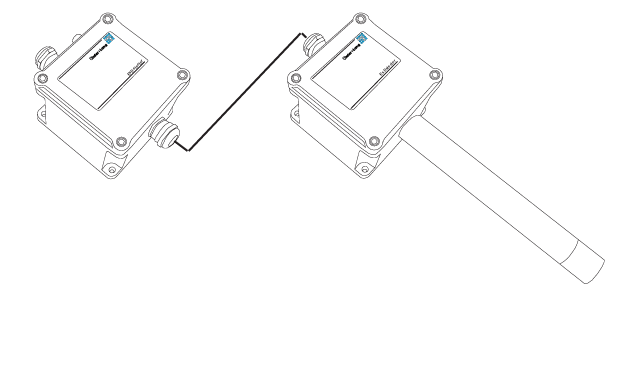

ExDetector HC 100-T?和?HC 100-K?傳感器組合專為管道安裝而開發，并配有遠程變送器。
這種特殊的組合用于測量管道網絡中爆炸性氣體和蒸氣的當前濃度。
規格
- 根據
指令 2014/34/EU 進行歐盟型式檢驗，設備電氣
安全：
II 2G
Ex de [ib] IIC T6 Gb
PTB 00 ATEX 1075 - 測量功能：
BAM 03 ATEX 0003 X - 可檢測氣體：
爆炸性氣體和蒸氣
- 測量范圍 0 – 100 % LEL（爆炸下限）
- 催化燃燒（熱著色）測量原理
- 線性測量信號 4 – 20 mA
- 單人校準 – 直接在探頭上調整（可選控制單元)
- 3 線技術
ExDetector HC100 系列傳感器與評估系統相結合，具有以下功能：
● 測量和顯示爆炸性氣體和蒸氣的當前濃度。
● 這些氣體的監測或警告
● 觸發保護措施：- 技術： 濃度的增加被抵消（風扇;關閉…）。- 組織：視覺和聽覺信息。
氣體報警裝置由以下組件組成： ● 傳感器 ● 評估系統 ● 風扇、警告橫幅和電磁閥等可控裝置
特征
可燃?xì)怏w和蒸氣檢測
● 測量范圍： 0 …100 % LEL
● 測量原理： 催化燃燒 （熱著色）
● 線性測量信號 4 …20 mA
● 單人校準（可選控制面板）
● ATEX 符合性，用于 1 區和 2 區的危險區域
● 3 線技術- 24 VDC- – 4 …20 mA 質量
● 設計：
形狀：- HC100-M：壁掛式標準配置
HC100-T / HC100-K：帶遠程變送器，用于安裝在通風管道中
傳感器電子元件調節傳感器的工作參數（加熱電壓）。
傳感器由有源元件和非有源元件組成。
非活動傳感器元件連接到惠斯頓電橋中的有源傳感器元件，并補償環境影響，例如環境溫度波動。
一旦易燃?xì)怏w到達有源傳感器，樣品氣體就會在那里燃燒。由此產生的反應熱會改變電阻值，從而改變電橋信號。這些小電壓信號經過處理，然后轉換為 4 …轉換 20 mA 測量信號。
可選的防作裝置用于對操作參數進行編程和調整測量元件。這意味著在危險區域也可以進行操作和維護。

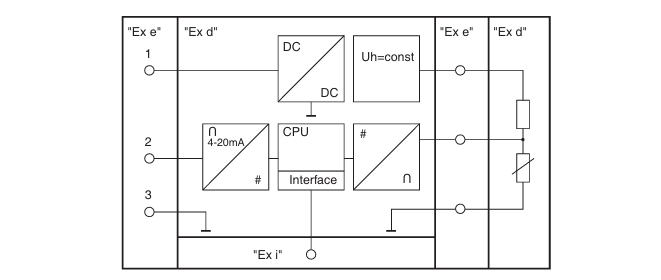

方框圖：

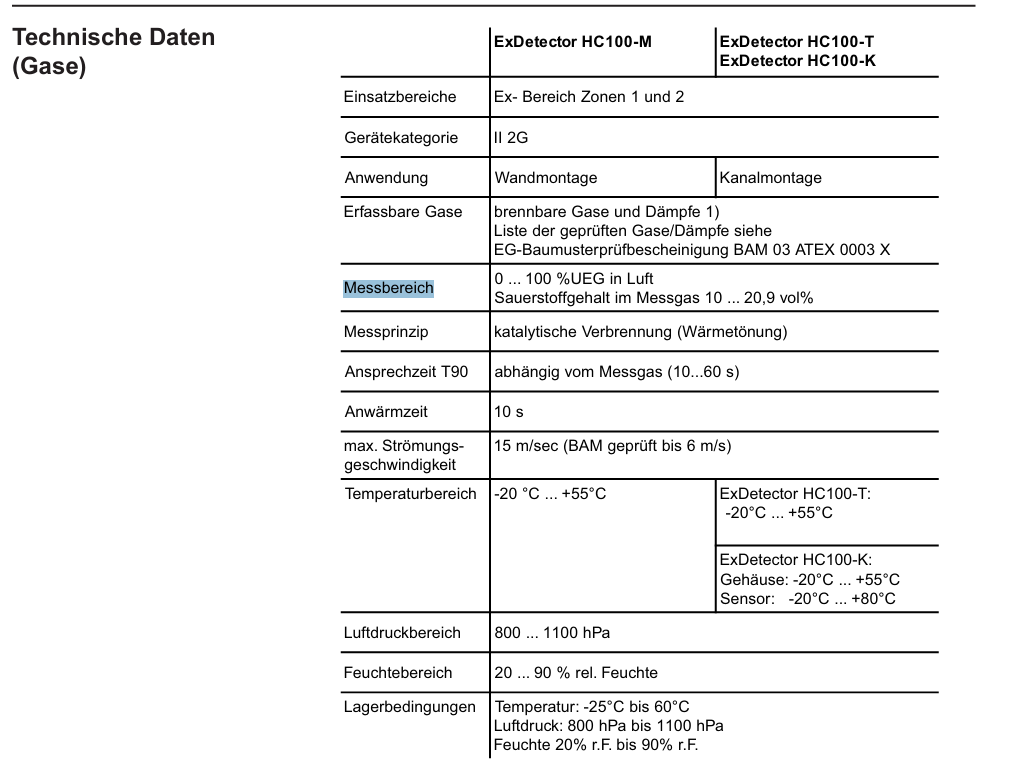

技術數據 （氣體）:

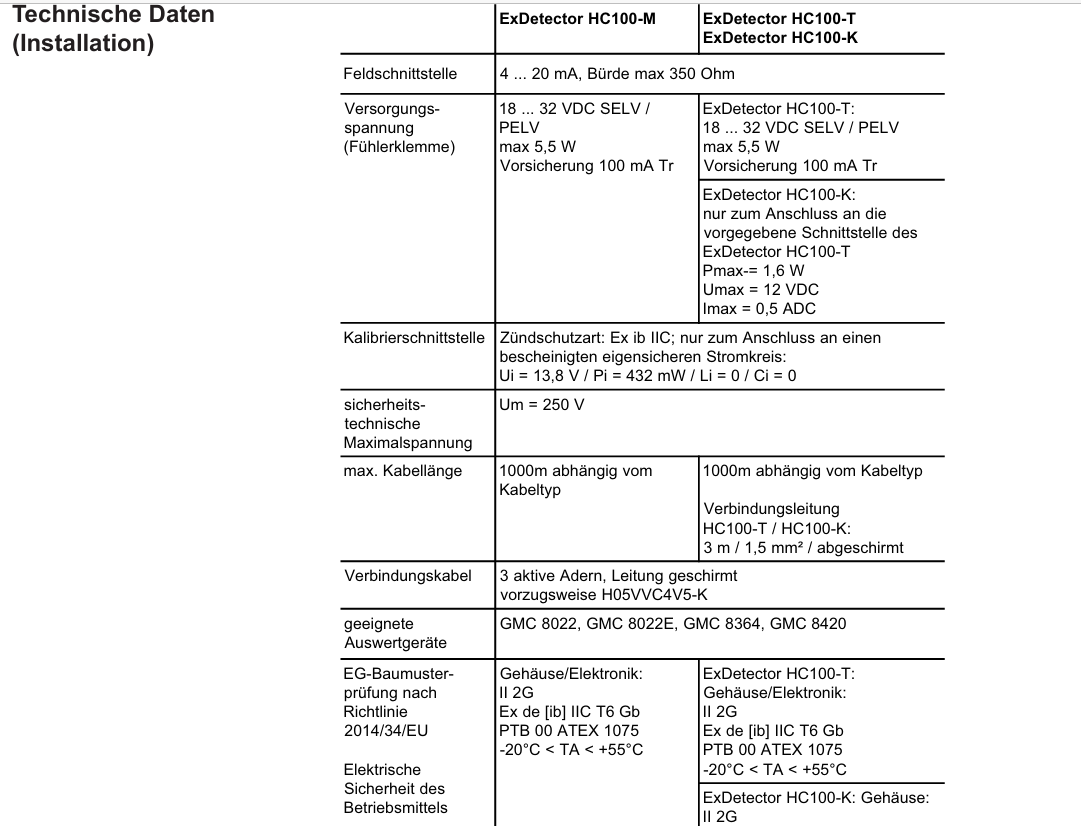

技術數據 （安裝）:

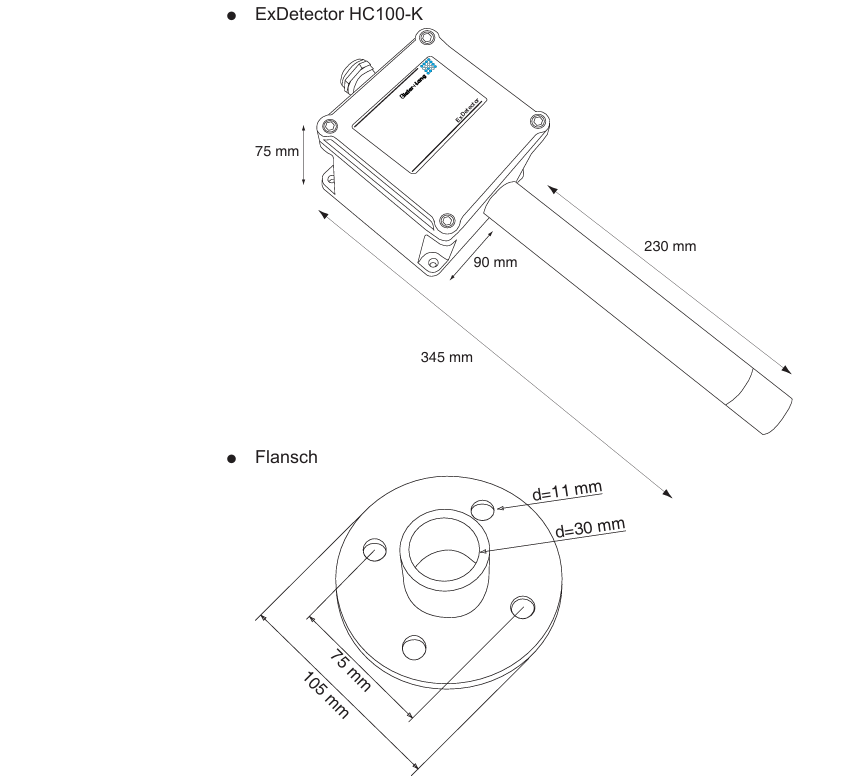

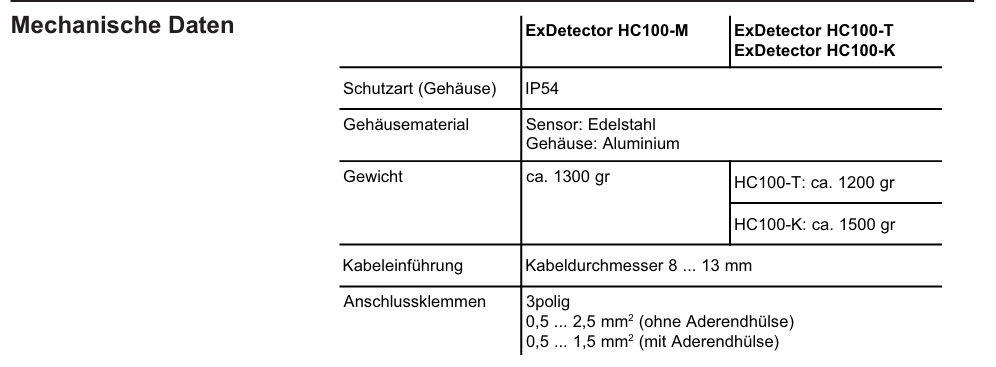

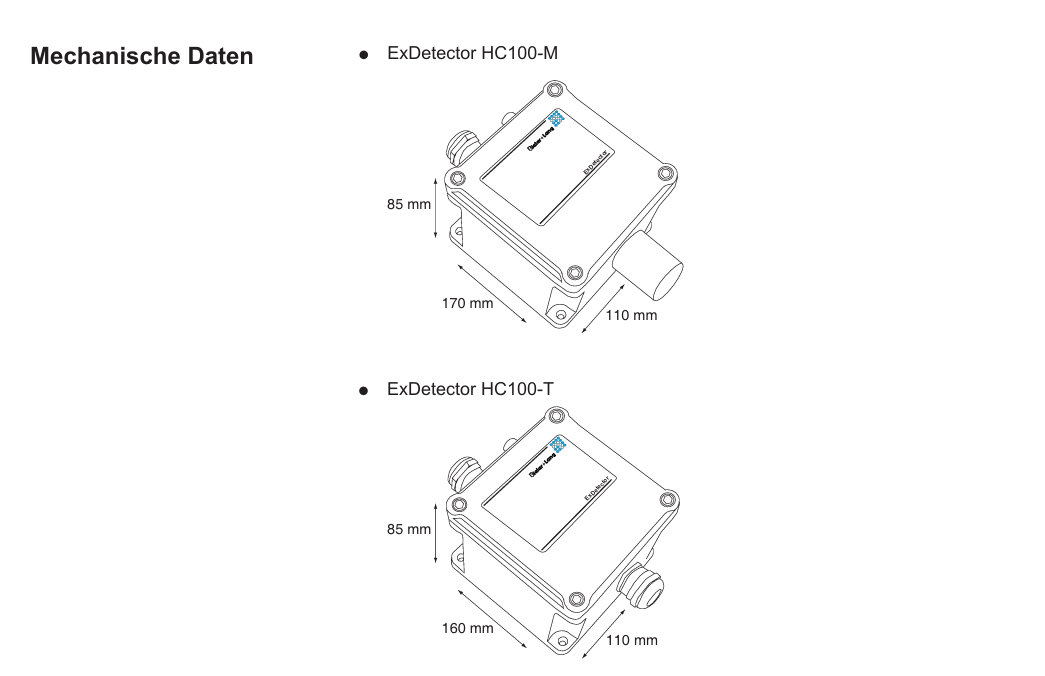

機械數據:
