美國BioForce Nano eNabler分子印刷系統

Nano eNabler™ 系統是一款高度靈活的分子打印機，可以在指定位置分配微量液體，以創建具有高空間精度的點或線圖案。該系統基于 BioForce 專有的 FEMTO（流體增強分子轉移操作）工藝。該技術能夠快速、精確地沉積 1-30 um 的樣品液滴，并減少堵塞。

描述

Nano eNabler 系統的核心是一個緊湊的精密運動控制平臺，與具有集成微流體的微加工表面圖案工具 (SPT™) 相匹配。通過移液管將要打印的分子加載到 SPT™ 儲庫中，以實現極致的簡單性。采用可變強度激光和位置敏感光電探測器來監測 SPT™ 懸臂與圖案化表面之間的接觸時間和力。通過這種方式，用戶能夠精確控制所分配的液體量以及最終的特征尺寸。先進的電子設備和強大的用戶界面提供對每個沉積事件的毫秒控制。為了確保一致的打印，環境室和計算機控制的加濕器保持恒定的濕度。整個過程可以通過高分辨率光學變焦顯微鏡和 CCD 攝像頭進行觀察，并在 NanoWare™ 軟件中顯示視頻。為了最大限度地減少儀器的占地面積，計算機已集成到控制器中。

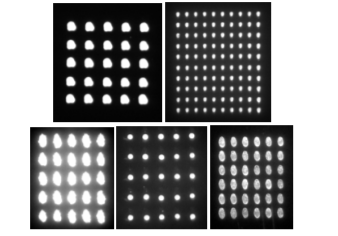

Nano eNabler系統用于在各種表面類型上打印蛋白質，包括水凝膠、硝酸纖維素和化學處理表面，如硅烷和自組裝單層(SAMs)。這證明了這些表面作為多種潛在應用的印刷基材的實用性，其中一些可能需要平坦的硅烷或SAM表面，而另一些可能受益于增加的負載能力和3D基質的活性保持。對印刷表面的觀察提供了關于蛋白質轉移效率和超微粒子斑點形成一致性的信息。
