Bird Precision真銳邊孔口

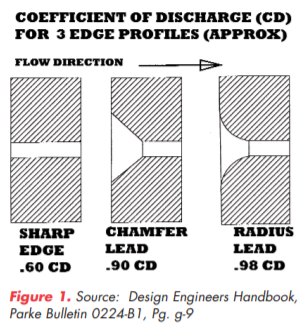

為了生產True Sharp Edge Orifices?，必須在生產過程中控制所有可能影響Cd值（排放系數）的變量。這包括孔口長度、邊緣、表面光潔度、圓度以及所有工具痕跡、毛刺、毛邊和不規則性的消除。如果這些區域中的任何一個沒有得到完美的管理，孔口流速將因件而異，從而無法準確預測流量。參見圖1:Cd的3個邊緣輪廓（近似值）。
圖1表明，改變銳邊孔板的邊緣輪廓將導致Cd值的大幅波動。True Sharp Edge孔板?的Cd值為.60。引入倒角邊緣可以將Cd提高到.9，引入半徑可以使Cd達到.98。這說明了
孔口邊緣可能發生顯著的微小變化。
倒角和圓角在生產中更難重復。與簡單的銳邊相比，對孔口邊緣進行倒角或倒圓角會引入更多的變量。從某種意義上說，您在等式中添加了另一組邊和曲面。因此，.9和.98的值將很難重復保持。Cd為.6的銳邊孔口是工程師們的首選，因?yàn)樗鼈兪且环N簡單的外形，如果生產正確，則更一致。
近乎完美的銳邊孔的精密機械鉆孔幾乎是不可能的。鉆孔本質上可能是一個切割金屬以產生孔的野蠻過程。由于鉆頭擺動，鉆頭會留下螺旋形工具痕跡、毛刺、表面光潔度差以及不圓或橢圓的孔。如果通過倒角去除毛刺，則如上所述，Cd值會發生變化。如果它們沒有被去除，那么你的邊緣就不平整了。
這是一個陷阱22。二次程序，如電拋光，雖然有幫助，但不能消除鉆孔過程中產生的所有不規則現象
由于鉆井的陷阱，許多制造商采用單獨的流量檢查每個孔口。這可能是勞動密集型和昂貴的。孔口越小，就越難生產大量可重復的孔口。
安裝后保持孔口邊緣鋒利可能是一個關鍵問題，尤其是在高壓氣體和液體應用中，這可能會磨損有效邊緣。如果儀器已經校準，一旦邊緣開始磨損，它現在可能會大大低估流量
或損壞1。這就是為什么孔口需要由硬化耐用的材料制成，以降低磨損系數。制作真正的銳邊孔板?并保持它對于保持安裝在其中的儀器的流量設置至關重要。
True Sharp Edge Orifices?通過非傳統的三步工藝，結合激光鉆孔和金屬絲研磨以及表面研磨，經濟地成功生產。紅寶石是首選材料，因?yàn)樗挠捕葍H次于鉆石，但經濟實惠。這是一個
由氧化鋁粉末生長而成的人造晶體，在高溫下熔化，在籽晶上結晶，形成紅寶石（由于鉻的摻雜率為0.05%而呈紅色）或透明藍寶石（無摻雜劑）的單晶，這種單晶幾乎是化學惰性的，硬度為9莫氏硬度（金剛石為10），耐磨性是碳化物的五倍。在水中的一些應用
使用藍寶石噴口進行噴射切割，壓力接近40000psi。在其他材料（如硬化鋼）會迅速腐蝕掉的地方，藍寶石會在更長的時間內將其邊緣保持在這種極端條件下。

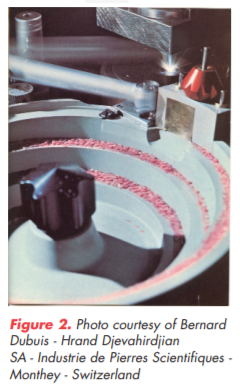

圖2顯示了振動進給到激光器進行穿孔的紅寶石毛坯。這是快速通過這種堅硬材料的最佳方法。

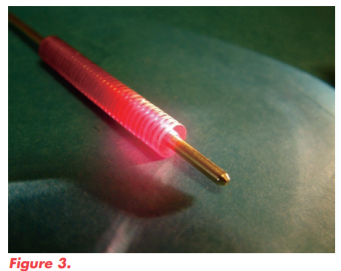

圖3展示了穿孔的紅寶石毛坯是如何在細長的錐形金屬絲上一次串成數千個的。然后將導線連接到兩個大的線軸上。線軸使用精細的金剛石漿以振蕩運動緩慢地推進錐形，穿過串起來的紅寶石，直到達到精確尺寸的孔口。
由此產生的孔都是相同的圓形。由于金屬絲的圓度不同，它們都將具有2微英寸或更好的拋光表面光潔度。批量內的直徑公差變化小于0.0001“，0.0002”的總體公差是標準。
最后的精加工操作是對孔口兩側進行表面研磨，以控制孔口喉部長度，并獲得所需的鋒利邊緣。表面也將具有2微英寸的光潔度。這三步走的結果
工藝為True Sharp Edge孔板?。Cd值將幾乎相同，因?yàn)樗锌赡苡绊懰鼈兊淖兞慷际艿娇刂啤Ｔ诟邏骸⒒瘜W(xué)或研磨條件下的應用中，孔口邊緣將保持鋒利更長時間。

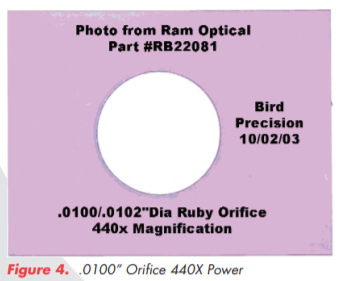

參見圖4:0100“孔口440X功率。
數千個克隆的銳邊孔同時經濟地生產，尺寸從0.016英寸及以上。它們可以很容易地插入各種不銹鋼黃銅或塑料配件、連接器或插件中。True Sharp Edge Orifices?可應用于分析儀器、氣相色譜儀、基因拼接工具、藥物計量、化學計量、噴砂噴嘴、取樣儀器的關鍵限流器、起搏器、麻醉孔、一氧化二氮增壓器、噴墨打印機、泄漏檢測主機、噴水器和各種氣動調節器和液壓限流器

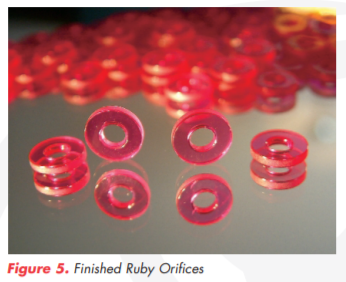

應用。見圖5：成品紅寶石孔板
Bird Precision公司專門通過這三步工藝生產True Sharp Edge Orifices?，庫存超過140種獨特尺寸，以及各種標準過濾和安裝選項。
