美國 BOSTON PIEZO OPTICS INC 表面聲波基板 可定制 提供非商品晶體石英和鈮酸鋰 SAW 襯底
從 1994 年開始，BPO 團隊是第一個提供非商品晶體石英和鈮酸鋰 SAW 襯底的團隊。這項服務今天仍然可用。
大多數定制 SAW 基板是方形或矩形的，具有客戶指定的背面粗糙度。方向通常是唯一的并且受到嚴格控制。我們開發的石英化學 SAW 拋光劑導致了這種精加工技術的許多其他應用。我們的尺寸僅受您選擇的材料和方向的可用性限制。
Boston Piezo-Optics 制造表面聲波基板已有 30 多年的歷史。SAW 器件因其在延遲線、濾波器和其他 UHF、VHF 和微波器件中的卓越功能特性而受到關注。我們在制造 ST 切割、AT 切割以及任何單旋轉或雙旋轉 Y 切割晶體石英晶片或襯底方面擁有豐富的經驗。我們還可以提供旋轉的鈮酸鋰基板，例如 Y-Z 或 128° 旋轉 Y 切割。

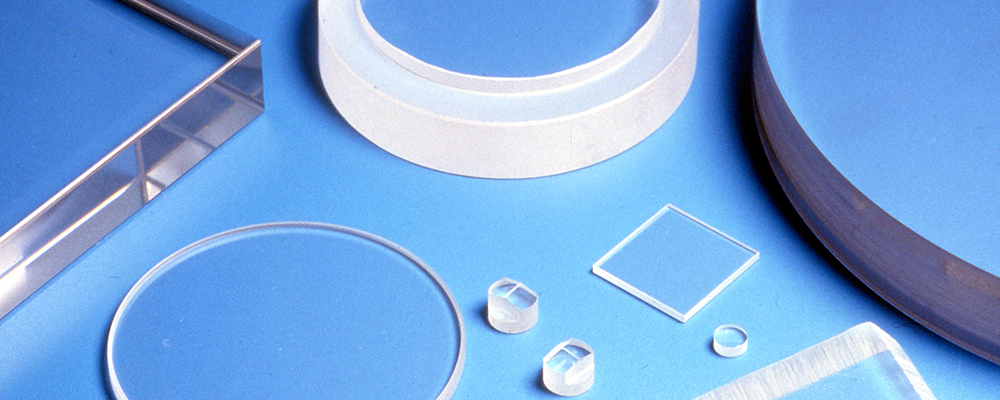

我們所有的 SAW 襯底均由高質量的單晶石英或鈮酸鋰制成。所有原材料均以 X 射線為導向并進行光學檢查，以確保沒有機械缺陷以及電氣和光學孿晶。
表面聲波片可作為成品基板或坯料提供。成品基材的一個表面經過特殊的化學 SAW 拋光，另一個主要表面經過 3 微米的精細研磨處理。我們還可以為基材提供背面更粗糙的表面處理，以消除模式轉換可能導致的任何不必要的干擾。
我們專注于制作非標準設計的基板。我們僅受可用原材料尺寸的限制。
表面聲波基板精加工
表面聲波精加工技術將機械研磨與化學拋光技術的謹慎應用相結合。它產生均勻光滑的表面，表面錯位和次表面損傷最小。
我們的表面波片的拋光表面通常平坦到每英寸 2 個波。表面在 50 倍 Nomarski 檢查下無可見的加工缺陷。
一般規格
| 材料 | 標準方向 | 方向公差 | 尺寸公差 |
|---|---|---|---|
| 單晶石英 | ST、AT、AC、Y X 長度 | +/- 15 英尺 +/- 30 英尺 | 長度：+/- 0.005 英寸 寬度：+/- 0.002 英寸 厚度：+/- 0.002 英寸 （典型值） |
| 鈮酸鋰 | Y-Z Z 長度 | +/- 15 英尺 +/- 30 英尺 | 長度：+/- 0.005 英寸 寬度：+/- 0.002 英寸 厚度：+/- 0.002 英寸 （典型值） |
可根據要求提供其他方向和尺寸公差。
材料特性
| 取向 | 速度 （m/sec） | D v/v | 耦合常數 | 功率流角的斜率 | 溫度延遲系數 （ppm°C） | 應用 |
|---|---|---|---|---|---|---|
| ST-X 石英 | 3158 | 0.00058 | 0.045 | +0.378 | 0 | 濾波器、延遲線、寬帶濾波器 |
| Y-Z 鈮酸鋰 | 3488 | 0.0241 | 0.045 | 0 | +94 | 濾波器、延遲線、寬帶濾波器 |
