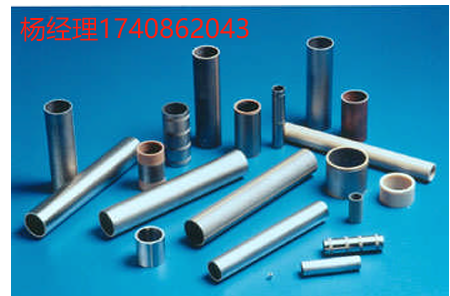

BOSTON PIEZO OPTICS 壓電元件 壓電陶瓷 壓電陶瓷管 Piezoceramic Tubes

BOSTON PIEZO OPTICS 壓電元件 壓電陶瓷 壓電陶瓷管 Piezoceramic Tubes

Boston Piezo-Optics 使用精選、無空隙、高質量、均勻的 PZT 坯料制造壓電陶瓷管。我們獨有的加工工藝確保滿足并超過最嚴格的機械和聲學規范。

電極選項為化學鎳或化學鎳加化學鍍金。這些薄膜電極增加了耐用性、可焊性、低質量和出色的導電性。

定制電極選項



  • 單繞線或雙繞線標簽圖案
  • OD 圓周帶
  • 外徑軸向分段（可指定角間距和段寬）
  • 外徑上的定制電極去除
  • 引線附件
  • 去除管端的 OD 和 ID 的電極

光纖研究領域受益于管外徑的均勻徑向膨脹，以拉伸光纖以增強信號調諧。可以定制管尺寸，以最大限度地提高這種光纖應用的徑向擴展。

建議將壓電陶瓷管用于聲學方向性、簡單性或尺寸限制是主要設計考慮因素的應用。Boston Piezo-Optics 使用鋯鈦酸鉛成分制造高精度管晶體。

管材應用范圍從掃描隧道顯微鏡 （STM） 和原子力顯微鏡 （AFM） 的最新科學發展到醫學診斷和治療。其他應用包括微型定位器和振動檢測、超聲波泵和液體霧化器、留聲機拾音器和水聽器。管材通常以橫向環或縱向或徑向模式空心圓柱體的形式提供。

Boston Piezo-Optics 的聲波研磨機能力在制造壓電陶瓷管方面無與倫比。聲波銑削對管壁要溫和得多，從而最大限度地減少最終可能導致裂紋或破損的表面缺陷。聲波銑削是制造壁厚較薄的管材以及制造醫療應用用非常小的管材的理想選擇。使用我們的 Sonic 研磨設備和專業知識，可以將壓電陶瓷管制造成內徑小于 1.0 毫米和最大 20 毫米的內徑。

電極選擇為化學沉鎳或化學沉鎳加化學沉金。根據管材尺寸和應用，可提供各種電極模式。

一般規格

MaterialMode of VibrationDiameter (typical)Wall Thickness (typical)Length (typical)Electrodes
Lead Zirconate Titanate:
PZT-4
PZT-5A
PZT-5H
PZT-8		Radial,
Compressional,
Shear		0.060″
0.100″
0.125″
0.250″
0.375″		0.010″
0.012″
0.015″
0.020″
0.030″		0.125″ to 3.000″Electrode choices are electroless nickel or electroless nickel plus electroless gold.



推薦閱讀



  • “掃描隧道顯微鏡簡介” – C. Julian Chen，牛津大學出版社，1993 年。
  • Applied Physics Letters，1992 年 1 月 6 日，第 132-134 頁。“具有四分之一電極的壓電管的機電偏轉” – C. Julian Chen
  • 科學儀器評論，1986 年 8 月，第 1688-1689 頁。“用于掃描隧道顯微鏡的單管三維掃描儀” – G. Binning 和 D.P.E. Smith
