摘?? 要??? 本文采用 AOTF 近紅外光譜技術以自由空間方式對噴霧干燥器中的微晶纖維素樣品 進行實時在線檢測，針對 4 種不同產品類型的微晶纖維素樣品分別建立了主成分分析模型和 偏最小二乘法（PLS1）回歸模型。通過主成分分析模型，結果顯示 4 種產品類型是相互獨立 的。通過偏最小二乘法（PLS1），建立了濕度的回歸模型，模型的校準圖相關系數是 0.9935， SEC 值是 0.1772，模型的驗證圖相關系數是 0.9930，SEP 值是 0.1833。實驗結果表明，AOTF-NIR Luminar3030 自由空間光譜儀利用使用光譜數據和校準模型，能夠快速準確地預測微晶纖維 素的濕度水平。

主題詞?? 聲光可調濾光器；近紅外光譜；微晶纖維素；偏最小二乘法（PLS1）

微晶纖維素（Avicel™）是一種無臭無味細微的白色粉末，已不具有纖維性而流動性極 佳，不溶于水、有機溶劑及微酸等，而部分溶于微堿中，其純度極高，無論有機或無機的雜 質含量極微。

因其氫氧基群所以與水具親和力，但吸濕度有 一定限量，因其結晶度比一般木漿纖維還高，相 對地稀釋度較低，在 25℃相對濕度 65%時，平衡 濕度約 8%。除了強酸、強堿、酮氨和氧化劑外， 微晶纖維素對所有溶劑都很穩定。微晶纖維素具有纖維狀結構，多孔性，優良的粘合性能，良好的片劑硬度、可壓性、稀釋性及快速崩解。 因此，微晶纖維素常在醫藥產品生產中用做片劑填充劑 (稀釋劑) 、膠囊助流劑等。微晶纖 維素較其他常用輔料相比，具有更好的粘合性能，可作直接壓片的粘合劑。微晶纖維素在咀 嚼片中也是較為常用的輔料。

微晶纖維素顆粒的質量直接影響到壓片性能，導致裂片的因素很多，顆粒的粒度組成之 間的結合力是關鍵因素。在生產中由于微晶纖維素質量不穩定，導致顆粒的質量難以掌握， 重現性不好，顆料之間的差異較大，從而影響片重差異。當微晶纖維素的含水量超過 3%時， 混合及壓片過程中，有產生靜電的傾向，從而出現分離和條痕現象。常規檢測微晶纖維素的 濕度有一定的難度，而且無法實現在線檢測。近紅外光譜分析（Near Infrared Spectroscopy, NIR）具有簡便快速、無污染以及樣品的非破壞性等特點，非常適合做在線檢測。

90 年代末，來自航天技術的聲光可調濾光器（Acousto-Optic Tunable Filter , 縮寫 AOTF）技術的問世，被認為是“90 年代近紅外光譜儀最突出的進展”。 AOTF 是利用超聲波 與特定的晶體作用而產生分光的光電器件，與通常的單色器相比，光學系統無移動性部件，波長切換快、重現性好，程序化的波長控制使得這種儀器的應用具有更大的靈活性。AOTF 技術與 NIR 的結合實現了儀器的小型化，為實現產品質量的實驗室和在線檢測提供了可能。 AOTF－NIR 的這些優點使其近年來在工業在線和現場（室外）分析中得到越來越廣泛的應用。 本文采用 AOTF 在線近紅外光譜儀直接在噴霧干燥器上以自由空間式對樣品進行快速檢測。

1. 實驗部分

1.1 ?儀器條件和樣品處理

儀器：美國 BRIMROSE 公司的 Luminar 3030 自由空間式在線近紅外光譜儀，Snap!光譜 采集處理軟件，The Unscrambler 化學計量學軟件，波長范圍從 1200nm 到 2200nm，波 長增量為 2nm。 樣品：將儀器直接安裝在噴霧干燥器的一個窗口上，在線采集微晶纖維素樣品的近紅外 光譜。

1.2 實驗方法

把一臺 Brimrose Luminar3030 自由空間光譜儀安裝在噴霧干燥器的一個窗口上，光譜 是從 4 種不同成品類型的水分含量變化的微晶纖維素收集的。為了找到濕度的參考值，每個 樣品都收集一個光譜。波長范圍從 1200nm 到 2200nm，波長增量為 2nm。光譜以吸收模式被 收集起來，再處理成一階微分光譜。使用 The Unscrambler 軟件程序進行化學計量學分析。 通過分離 4 種不同成品的微晶纖維素得到的光譜數據而建立一個主成分分析模型，來進行定 性分析。通過光譜數據和與濕度的參考數據相互關聯，建立一個偏最小二乘法（PLS1）模型， 來進行定量分析。

2. 結果與討論

2.1 近紅外光譜數據的采集

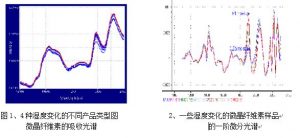

在微晶纖維素的吸收光譜上可以清晰地看到，有一個很大的變化，并且在 1900 納米和1950 納米之間還出現了波峰。這是一個水分吸收的波長范圍，也是期望找到由于濕度的變化而在光譜數據里產生變化的一個范圍。

一階微分光譜顯示了從 1400 納米到 1450 納米、從 1900 納米到 1950 納米的的水分吸收 區內的變化。這表示濕度變化與光譜數據緊密相聯。化學計量學分析將證實使用 Brimrose 自 由空間光譜儀獲得的數據是與濕度變化是相關聯的。

2.2 回歸與建模

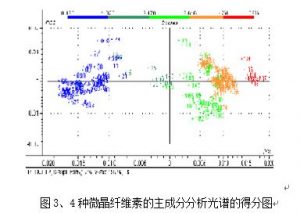

分析圖 3 中 4 種不同的顏色代表 4 種不同產品類型的微晶纖維素。很顯然，4 種產品類 型是相互獨立的。這種獨立很重要，因?yàn)檫@樣可以為每一種產品類型建立校準模型。每種特 定產品的模型比多種產品的綜合模型產生的結果要精確的多。主成分分析模型能夠用來見證 微晶纖維素的產品類型，正確的校準模型可以用于濕度預測。

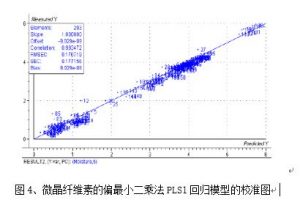

與微晶纖維素內濕度密切相關的光譜數據的校準圖顯示出理想的檢測結果。79 號樣品 作為異常值被去掉，1-10 號樣品的參考值有疑問也被去掉。相關系數是 0.9935，SEC 值是 0.1772。重要的一點是光譜數據是受制于 4 種產品的。給一組數量龐大、各不相同的樣品建 立校準模型是允許模型忽略由于其他因素造成的光譜差異的，其重點是放在由于重要變量引 起的差異上。就此情況，盡管 4 種產品類型產生了光譜差異，但是模型足以充分顯示由于濕 度而引起的光譜差異。當每種產品建立了自己的模型，檢測結果會更好。模型顯示一定范圍 的微晶纖維素內濕度與光譜數據相關性，檢測結果的驗證圖也將證明這一點。

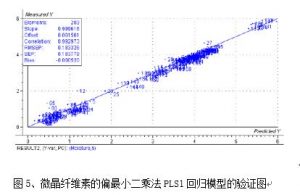

微晶纖維素的偏最小二乘法（PLS1）回歸模型的驗證圖證實了校準圖中的理想結果。其 相關系數是 0.9930，SEP 值是 0.1833。這些數字表明，使用 Brimrose 光譜儀和一個校準模 型獲得的光譜數據能夠測量微晶纖維素的濕度。

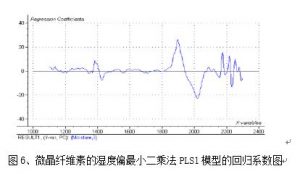

回歸系數顯示了為模型提供相關信息的波長區域。此模型的回歸系數肯定了相關信息來自波長范圍為 1400 納米到 1450 納米、1900 納米到 1950 納米的水分吸收區域。

2.3 結果預測

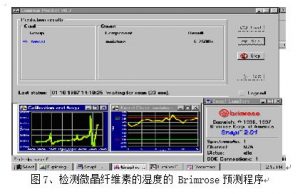

預測程序用一個校準模型使用光譜數據去檢測的假定變量。建立一個與濕度相關聯的光 譜數據校準模型，并且在程序中用這個模型對微晶纖維素的濕度進行實時、在線預測。如果 一個被測變量超出了特定的范圍，預測結果可以用來建立過程警報。這個警報可以連接到過 程控制系統，可以在過程中進行實時、在線的調節。該程序可以應用通過分離不同的產品類 型來鑒定一個特定的產品類型的主成分分析模型。程序然后選擇適合那種產品類型的特定的 校準模型。特定的校準模型將提供最好最準確的預測結果。

3. 結 論

這次研究結果說明，Brimrose AOTF-NIR Luminar3030 自由空間光譜儀使用光譜數據和 一個校準模型，能夠很快、很精確地預測微晶纖維素的濕度水平。自由空間光譜儀的技術可 在過程中無任何干擾地進行光譜的快速檢測。AOTF 可以在沒有移動部件的情況下，進行快 速檢測，這使得自由空間光譜儀在工業過程的使用效果非常理想。

模型的結果很完美，過去的經驗也表明，隨著檢測樣品數量的增加，模型會更加精確。 盡管使用一個偏最小二乘法（PLS1）模型檢測 4 種微晶纖維素的產品類型的濕度的結果不錯， 但是如果 4 種微晶纖維素分別建立自己的模型，檢測結果會更好。主成分分析模型可以選擇 相應產品類型，然后調用相應的模型進行濕度分析。這些模型可以進行實時預測，而且，也 可在過程控制系統中設置相應的警報，警戒線，實現生產過程的自動控制。
