Luminar 7030 自由空間 AOTF-NIR 光譜儀
IN-LINE / AT-LINE

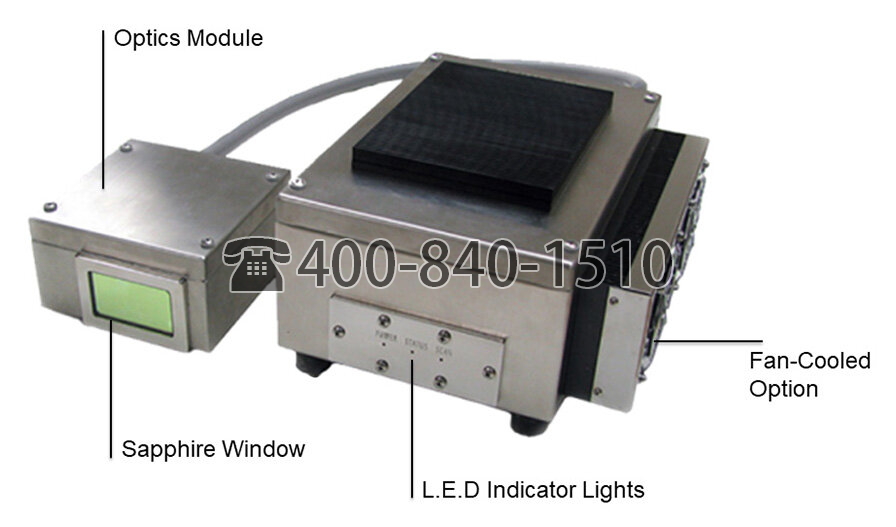

Brimrose Luminar 7030 AOTF-NIR 自由空間光譜儀設計用于生產設施中的在線測量。光譜儀有兩個外殼。一個外殼包含光學器件并放置在被分析產品的位置。第二個外殼包含電子設備并使用 1 米長的電纜連接。小型外殼允許將光譜儀在線安裝在 Luminar 4030 型號可能不適合的狹小空間中。性能是一樣的。
設計和實施體現了 Brimrose 工程師在為多個客戶場景和挑戰提供靈活性的任務時的創新思維。
除了原始設計之外，Brimrose 還不斷使用 7030 平臺為需要手持設備（如 5030）的靈活性但又需要更堅固的外殼和冷卻系統的公司提供創新解決方案。
技術規格：
| 光譜范圍選項 | 850-1700 納米、900-1800 納米、1100-2300 納米（標準） |
| 測量模式 | 漫反射 |
| 光譜分辨率 | 2-10納米 |
| 波長精度 | ± 0.5 納米 |
| 波長重復性 | ± 0.01 |
| 波長增量 | 軟件可選 1-10 nm |
| 環境光抑制 | > 10?6 |
| 抗振性 | 攪拌機、生產機械、傳送帶 |
| 70% 范圍內的信噪比 | < 30μabs 反射率和透射率，<5 秒積分時間 |
| 波長訪問時間 | < 66 微秒 |
| 光度范圍 | 3.5 AU |
| 線性度 | 優于 0.15% |
| 信號數字化 | 16 位 A/D（65,536 分之一） |
| 采樣速度 | 16,000 波長/秒 |
| 采樣區 | ?6 毫米 |
| 采樣距離 | 55 毫米 |
| 診斷 | 10個內置監控傳感器 |
| 電源要求 | 12VDC, (24VDC 特殊訂貨), 90Watts, 110VAC 60Hz, 220VAC 50Hz |
| 冷卻選項 | 風扇冷卻，渦流冷卻 |
| 溝通 | 無線、OPC UA、Modbus（串行或 TCP）、4-20mA 的 I/O、TCP/IP 以太網 |
| 外殼（寬 x 高 x 深） | 光學模塊：?150 mm x 191.50 mm x 88 mm 電子元件：?335 mm x 342 mm x 162.50 mm |
