關閉力：400 N、500 N 和 800 N

毛細管長度：3 米至 21 米

中性區：1.5°C – 2.5°C

溫度范圍：0 到 160oC（根據需要可達 -30 到 280oC）

適用于 DN150 線性閥門

適用于加熱或冷卻閥門

特點：

• 無需外部電源。
• 適用于危險區域。
• 簡單的設計確保可靠的控制并減少昂貴的停機時間。
• 可定制，用戶友好，即插即控制。 服務無需特殊工具。
• 低安裝成本。 堅固可靠。

應用

溫度控制器由恒溫器和閥門組成，用于控制中央供暖系統、區域供暖系統、工業廠房或工業流程以及海上系統中的溫度。它可用于冷水或熱水、蒸汽或油的加熱和冷卻系統中。

設計

恒溫器

恒溫器由傳感器、充有液體的毛細管和一個調節筒組成。在超過170oC的溫度下，必須在閥門和恒溫器之間安裝冷卻裝置 。恒溫器是自動運行的，基于液體膨脹的原理，它設計堅固，具有較大的閉合力。

傳感器

以下是可用的傳感器類型：

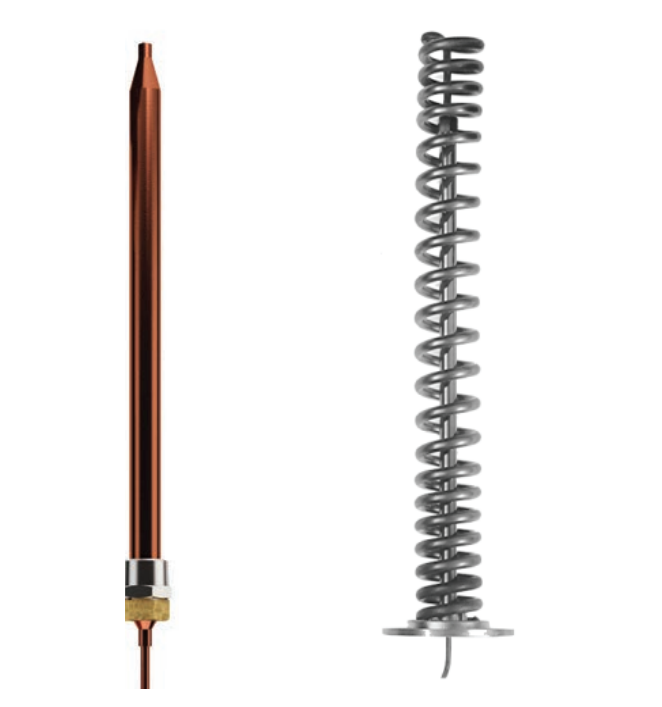

4.1. 銅制或不銹鋼桿形傳感器和銅制螺旋形傳感器，具有符合ISO R7/1標準的螺紋連接。

4.2. 螺旋形傳感器（僅銅制）帶有風道法蘭。

4.3. 鋼法蘭DN 50，PN 40和DN 50，PN 160的桿形/螺旋形傳感器。

4.4. 無連接的傳感器。通常與毛細管包裝盒一起使用，用于儲罐的溫度控制。

毛細管

毛細管由銅、不銹鋼或PVC涂層銅制成 ，但也可以提供帶有柔性鐵管保護的選項。

閥門

可以提供用于加熱和冷卻系統的各種閥門類型。

功能

恒溫器的調節筒設置在加熱介質所需的溫度，以oC或°F表示。如果需要，可以固定此設置。溫度控制由恒溫控制閥執行，減少或增加加熱（或冷卻）介質的流量。傳感器和充有液體的毛細管，與調節筒一起構成一個封閉系統。如果待加熱介質的溫度高于所需水平，則傳感器液體的溫度升高并膨脹，使恒溫器的活塞作用于閥門，減少加熱介質的流量。

如果待加熱介質的溫度低于所需水平，傳感器液體的溫度下降，減少液體的體積，從而使活塞在內部彈簧的作用下允許閥門打開，從而增加加熱介質的流量。恒溫器的中性區是在傳感器沒有閥門主軸移動的情況下可能發生的溫度差異。這代表了控制系統對溫度變化的敏感性：V2 = 2.5oC，V4 = 2oC，V8 = 1.5oC。

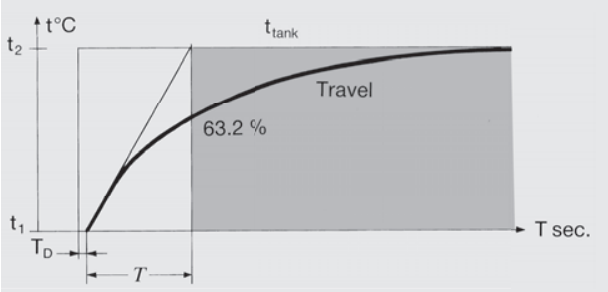

桿形和螺旋傳感器的時間系數是在水流速為1 m/s的條件下測量的，對于風道螺旋傳感器是在空氣流速為4 m/s的條件下測量的。在表格中，時間滯后TD和時間系數T以秒為單位指示。

? ? ? ? ? ? ? ? ?
