Au-Isomer工業金礦石測定系統

應用

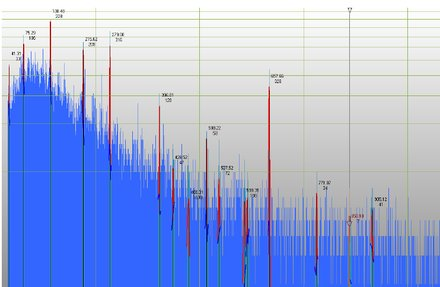

?Au-Isomer?γ活化礦石測定系統旨在用于高性能工業用途，以提供高精度，快速，可重復且無損測定礦石樣品中金和相關元素的量。礦石中金和相關元素的濃度是通過使用伽瑪射線在指定的電子色散下激活金和/或相關元素的原子核并記錄激活的核輻射的伽馬量子來確定的。配準的伽馬輻射光譜的軟件分析可以對礦石樣品中存在的金和/或其他元素的數量進行定量分析。

特征

  • 伽馬活化分析（GAA）提供了礦石中金濃度的測量，精度超過+/- 30％；
  • GAA不是破壞性的方法（礦石樣品不會被破壞，可以多次測量）；
  • 樣品顆粒的尺寸應小于3.0毫米（不需要磨損）；
  • 樣品重量?500克；
  • 靈敏度-0.1 g / t;
  • 金濃度大于0.5 g / t的樣品的吞吐量–每小時至少60個樣品。

該設備已安裝在CORAD Ltd.公司的防輻射場所。該原型機使用功率不高的8 MeV線性加速器和一個HPGe檢測器。也沒有樣品自動運輸系統。因此，一個樣品的分析時間約為10分鐘。但是，該原型具有測量標準樣品中金濃度的良好準確性，并允許GAA技術清晰演示。該設備可以確定和測量除金以外的許多其他元素，如下所述：Ag，Se，Br，Y，Cd，W，Hf等。

完整的一套

?Au-Isomer?礦石測定系統以軟件包的形式出售，其中包括硬件，軟件，全套用戶文檔，調試，技術支持和在規定時期內的維護。該系統的基本組件是：

  • 線性電子加速器
  • 基于多晶HPGe探測器的伽馬射線光譜配準系統；
  • 控制系統運行；
  • 信息處理系統，包括用于自動定義數據庫中存儲的已識別礦石樣品中被分析礦石元素的定量組成的軟件集，該樣品集按樣品編號進行后續軟件分析；
  • 礦石樣品運輸系統；
  • 輻射防護裝置（由客戶自己制造）。

描述

?Au-Isomer?γ活化礦石測定系統旨在用于高性能工業用途，以提供高精度，快速，可重復且無損測定礦石樣品中金和相關元素的量。

電子直線加速器具有以下原始技術規格：

  • 用于速調管和電子源的高效半導體脈沖調制器，
  • 恒定控制電子能量和電子束電流。

它是基于8 MeV，10 kW線性加速器制造的。基于多晶HPGe探測器的感應伽馬射線配準的光譜系統。

“ Au-Isomer”工業礦石分析系統的自動控制系統可以控制基本組件的功能并協調其運行時間。

該信息處理系統提供了從伽馬輻射光譜儀讀取的信息，根據定義的算法計算樣品中金和相關元素的量，信息傳遞給用戶顯示以及為每個已識別樣品保存的信息數據庫中的樣本編號，以供后續檢索和分析。

樣品傳輸系統能夠在樣品的連續幀中識別和注冊樣品，稱量每個樣品，并將已識別的樣品從一個控制點移動到另一個控制點（稱量點，樣品激活點，測量點和測量樣品的存儲點）。礦石測定系統。

技術參數

參數值
下限（金），克/噸?0.07 – 0.15
供客戶用于分析的元素選擇Au，Ag，As，Ba，Br，Cd，Er，Ge，Hf，Hg，In，Ir，Lu，Pb，Pt，Rh，Se，Sn，Th，U，Y，W
樣品重量，克500-1000
激發源線性電子加速器
黃金分析的測定系統生產率（每小時分析次數）120
電子能量范圍，MeV7-9
最大射線功率，kW10
最大消耗電源功率，kW80
最大調節電源功率，kVA130
外水冷卻輪廓應分散60 kW的功率，并提供：-冷卻水溫度不超過25ОC；
-冷卻水流量為25ОC– 80 l / min。
加速器由380/220 V，50 Hz的三相電路供電，中性點接地且穩定度為±5％。
