Caddock Electronics，Inc.生產精密電阻器和電阻器網絡。 Caddock使用獨特的電阻薄膜技術和工藝技術為性能要求苛刻的應用創建解決方案。

Caddock產品系列包括250多種型號，包括高壓電阻，電流檢測電阻，貼片電阻，高頻電阻，射頻電阻，負載電阻，脈沖電阻和無感功率電阻。?Caddock還提供定制電阻和電阻網絡解決方案。

USF 超穩定低 TC 超精密薄膜電阻器的開發是為了滿足高性能模擬電子產品中電阻器提高性能的要求。 利用 Caddock 專有的電阻膜系統，USF 型電阻器提供最低的 TC，具有最寬的電阻范圍和業內可用的最高額定電壓。 零標稱溫漂： 參照+ 25°C時的精度±0.01％，最大絕對溫漂可至2 ppm /°C （-40°C～+ 85°C），阻值范圍50Ohm～25Megohm，電壓2500V。

參數信息:

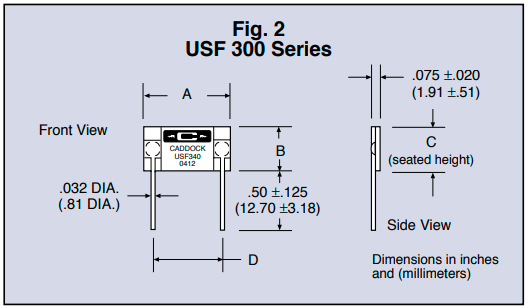

USF 300 系列超穩定電阻器

電阻范圍為 50 歐姆至 25 兆歐；

溫漂系數： -40°C 至 +85°C，參考 +25°C；

——零標稱 溫漂TC — 最大絕對 TC 5 ppm/°C

——匹配對”的 溫漂小至 0.5 ppm/°C；

容差：±0.01% 或±0.10%；

提供了高精度設計中最常用的標準電阻值，?這些值針對生產和性能要求可進行選擇和優化；

陶瓷封裝便于操作。

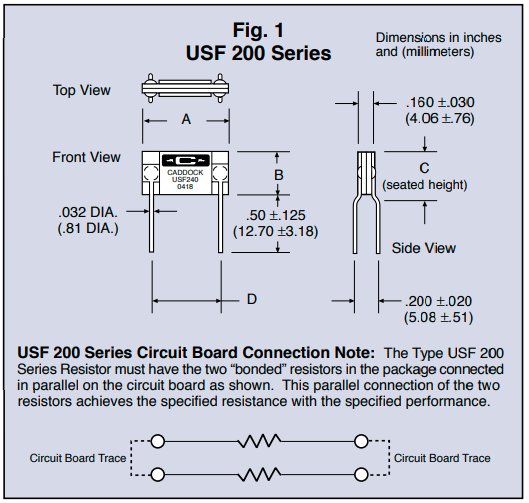

USF 200 系列超穩定電阻器

采用兩個選定的USF 300系列電阻背靠背連接，實現出色的低絕對溫度系數性能。電阻器并聯在電路板上。

標稱最大溫度。絕對溫度:2ppm /°C， -40°C至+85°C，參考+25°C

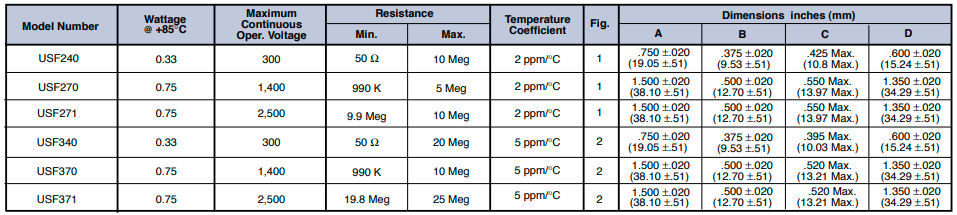

標準阻值：

USF240標準電阻值：

公差:±0.01%或±0.10%，絕對TC: 2ppm/°C

USF270標準電阻值：

絕對公差:±0.01%或±0.10%，絕對TC: 2ppm/°C

USF271 標準電阻值：

絕對公差:±0.01%或±0.10%，絕對TC: 2ppm/°C

USF340標準電阻值：

絕對公差:±0.01%或±0.10%，絕對TC: 5ppm/°C

USF370標準電阻值：

絕對公差:±0.01%或±0.10%，絕對TC: 5ppm/°C

USF371標準電阻值：

絕對公差:±0.01%或±0.10%，絕對TC: 5ppm/°C

規格:

電阻公差:±0.01%或±0.10測量在+23℃±2℃。

絕對溫度系數:TC參照+25℃，ΔR在-40°C和+85°C下。

負載壽命穩定性:在+85℃額定電壓下2000小時，不超過額定功率ΔR(+0.015±0.015)%最大值。在+85℃額定電壓下工作10000小時，不超過額定功率ΔR(+0.030±0.030)% max。

熱沖擊:Mil-Std-202方法107條件A，除min。溫度為-40℃，ΔR±0.01%。

電壓系數:USF270在5 Meg，和USF271, USF370，USF371在9 Meg或更大的電阻，0.02 ppm/伏特最大值

穩定性:典型的+(20ppm±20ppm)/年。1年后。延長保質期(十年)最高10ppm/年。

工作溫度:-40℃~ +85℃。

引線:鍍錫銅。

USF200系列訂購參考信息：

USF300系列訂購參考信息：
