Caddock Electronics，Inc.生產精密電阻器和電阻器網絡。 Caddock使用獨特的電阻薄膜技術和工藝技術為性能要求苛刻的應用創建解決方案。

Caddock產品系列包括250多種型號，包括高壓電阻，電流檢測電阻，貼片電阻，高頻電阻，射頻電阻，負載電阻，脈沖電阻和無感功率電阻。?Caddock還提供定制電阻和電阻網絡解決方案。

USG型超穩定精密高壓電阻器

高性能高壓應用要求在這些應用中使用的高壓電阻器具有最佳的溫度系數和長期穩定性。為了滿足這些苛刻的要求，Caddock推出了USG型超穩定精密高壓電阻器。利用我們久經考驗的Tetrinox?電阻膜系統，這些USG型電阻器被開發出來，以?xún)?yōu)化低溫系數性能和長期穩定性。通過使用具有最佳Tetrinox?加工工藝的特定陶瓷芯材料，我們能夠在制造過程中非常嚴格地控制工作溫度從-40°C到+85°C的重要超穩定性能參數。這種獨特的工藝提供三種閥體尺寸的特定電阻值。USG型電阻器非凡的工作穩定性將提高您的高壓系統的性能。

USG型超穩定型的性能特點

精密高壓電阻器:

?溫度系數和公差:10ppm /°C±0.1%或20ppm /°C±0.2%

?典型負載壽命穩定性為每1000小時0.025% 在+85℃，0.05%每1000小時。最大值。

?三種機身尺寸提供5KV的連續額定電壓 10KV和15KV。

?每種身體尺寸提供的特定電阻已選定的生產性能最佳。

?超低溫度系數最大限度地減少自熱(預熱)施加高電壓后的漂移或由電壓的變化引起的漂移施加的高電壓。

?自定義低TC高壓串:50KV, 100KV等

規格:

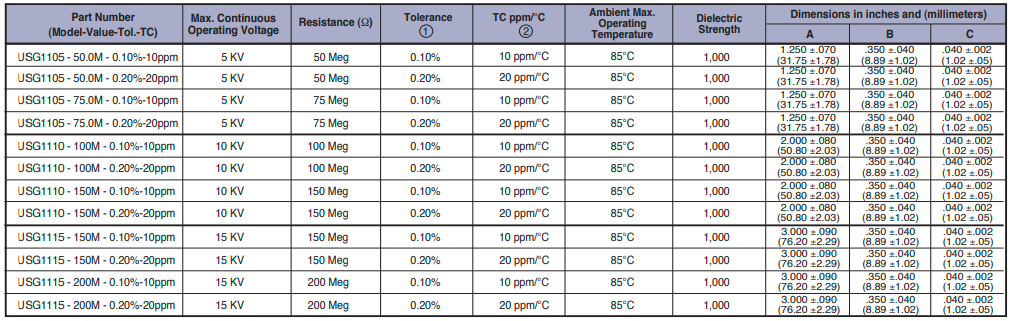

(圓圈內的數字參考上述零件編號表中的列)

公差:±0.10%或±0.20%測量在室溫(23°C±2°C)在100vdc。

溫度系數:10ppm /°C或20ppm /°C，參考25°C。?R在-40°C和+85°C，在額定電壓的50%下測量。

絕緣電阻:10000兆歐，最小。

過電壓:1.5倍最大連續工作電壓5秒，?R最大0.05%。

熱沖擊:Mil-Std-202，方法107，條件A，?R 0.05% max。

防潮性:Mil-Std-202，方法106，?R 0.05% max。

負載壽命:在+85°C額定電壓下1000小時?R 0.025%典型，?R 0.05%最大。

引腳鍍錫易于錫焊

封裝:高溫硅膠保形。

存儲溫度:-40℃~ +105℃。
