Chiral Photonics,減距光纖陣列 – 二維（2D）
PROFA™：減距光纖陣列 – 二維（2D） 減距光纖陣列（PROFAs）提供了標準光纖與光子集成電路之間的低損耗耦合。
與典型的光纖陣列不同，它們還提供了高密度耦合，最小化了芯片上所需的寶貴光學輸入/輸出（I/O）的實際面積。它們可以在小截面、基于芯片的波導和標準光纖之間提供點尺寸轉換。
二維（2D）PROFAs用于將芯片表面耦合到具有約6或10微米模場直徑的垂直光柵耦合器上，或用于基于芯片的器件，如VCSEL或光電二極管。標準的2D PROFAs可作為最多61個通道的六邊形格子陣列提供。
一維（1D）PROFAs（請參閱單獨的PROFA1D數據表）可作為一到六通道的標準線性陣列提供，通常用于將芯片邊緣耦合到具有約2微米直徑模場尺寸的波導上。
請與我們討論其他模場尺寸和格子配置，這些已通過定制PROFAs解決。已提供定制PROFAs以解決不同的通道數量、通道間距、波長和配置：
PROFA2D優勢 外形因素/高密度：典型透鏡不能比125微米更密集地排列，這會損害芯片上可實現的固有密度。當陣列互連是感興趣的時候，這種優勢變得更加引人注目。
極化：許多波導對極化敏感，通過透鏡將極化保持到小波導中是具有挑戰性的，甚至是不可能的。目前只有PROFA2D可提供SM版本。請與我們聯系，了解您的PM PROFA2D需求。
連接牢固：PROFAs旨在進行端對端耦合或表面耦合。消除空氣間隙可最小化封裝中的熱振蕩效應和可能進入光路的塵埃的影響。單片全玻璃構造可以通過粘合劑、玻璃或焊接（帶金屬化）進行密封，以滿足需要的氣密性。
成本：除了性能優勢外，PROFA在大量數量下價格具有競爭力。
PROFAs還用于Chiral Photonics可以提供的耦合和封裝解決方案中。
PROFA2D規格 請與我們討論您的定制或OEM需求。已提供定制PROFAs以解決不同的通道數量、波長和配置。
| 參數 | 單位 | 2D PROFA |
|---|---|---|
| 中心波長1 | 納米 | 1550 |
| 模式字段大小2 | m | 9-11 |
| 帶寬 | 納米 | > 50 |
| 插入損耗3 | 分貝 | < 1 dB |
| 光學回波損耗4 | 分貝 | < -40 |
| 相聲 | 分貝 | < -35 |
| 頻道數量5 | 2-91 | |
| 通道間距6 | m | 35 – 50 |
| 典型平均值通道位置偏差7 | m | ≤ 0.6 / ≤ 1 |
| 線8 | SM，1米長，涂層光纖 | |
| 工作溫度 | C | -40至+85 |
| 儲存溫度 | C | -70至+85 |
| 包裝類型9 | 參見尺寸圖 | |
- 可根據要求提供其他波長。
- 測量為1/e2強度。可根據要求提供其他模式字段大小。
- 測量每個通道從光纖尾纖到器件尖端的距離。
- 設備固有的。
- 典型的陣列是六邊形。已經適應了其他點陣陣列。也可以容納更多的通道數。
- 也可以適應其他通道間距大小。
- PROFA相對于“完美陣列”通道位置的測量誤差。將取決于陣列大小和間距。
- 其他尾纖、連接器和其他尾纖長度可根據要求提供。
- 請告訴我們您的定制包裝和拼接需求。

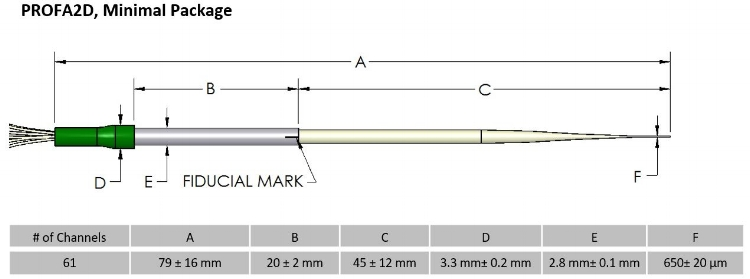

PROFA2D圖

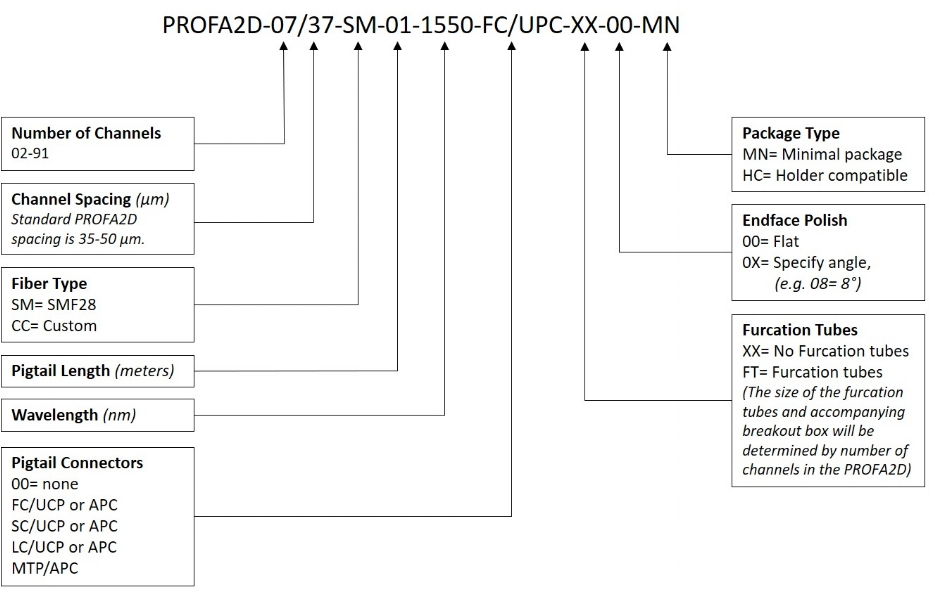

購買PROFA2D時，請使用下面的指南確定最適合您應用的配置。
示例配置 PROFA2D-07/35-SM-01-1550-LC/ACP-XX-00-MN： PROFA2D，7通道
35微米通道間距 每根光纖尾長1米的SMF28光纖 1550納米中心波長 LC/APC連接器，無套管，平端面 最小封裝
PROFA2D-04/50-SM-02-1550-FC/UCP-FT-00-HC： PROFA2D，4通道
50微米通道間距 每根光纖尾長2米的SMF28光纖 1550納米中心波長 FC/UPC連接器，套管，平端面 支架兼容封裝
PROFA2D-61/40-SM-03-1550-00-XX-08-HC： PROFA2D，61通道
40微米通道間距 每根光纖尾長3米的SMF28光纖 1550納米中心波長 無連接器，無套管，8°斜切端面拋光 支架兼容封裝
