Chiral Photonics,泵光-信號合波器,PSC611

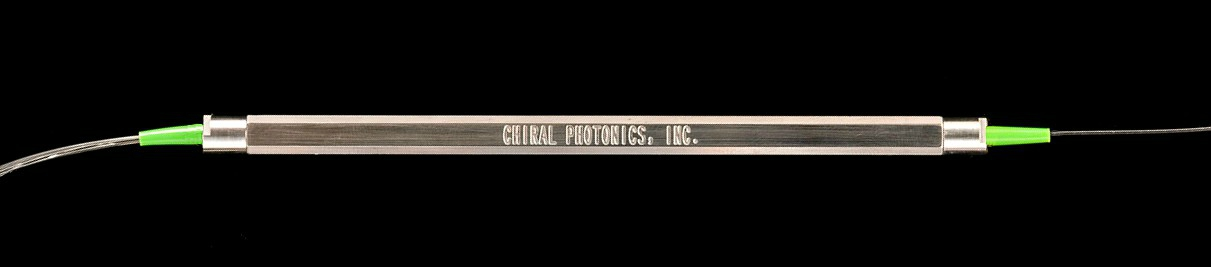

泵光-信號合波器 PSC611：泵光-信號合波器，(6+1) x 1 PSC611是一種全玻璃泵光-信號合波器，具有以下特點：
所有通道的插入損耗小于0.3 dB 通過信號通道保持大于23 dB的極化消光比（PER） 靈活可擴展的設計，基于Chiral Photonics的專有減距光纖陣列（PROFA）技術，可獨立控制通道間距、模場直徑和通道數量。 請與我們討論您的定制或OEM需求，因為該設計可在1060納米以及所示的1550納米配置下使用。該設計也可以根據您的具體光纖需求進行修改
| 參數 | 單位 | 規格 | |
|---|---|---|---|
| 信號通道-輸入 | 輸入光纖 插入損耗 回波損耗 每個2 | s ? 分貝 分貝 分貝 | SMF28或PANDA15501 ≤ 0.4 > 40 > 23 |
| 泵通道 | 頻道數量1 泵浦光纖1 工作波長 插入損耗 | s s 納米 分貝 | 6 105/125 pm纖芯/包層，NA: 0.12 800-1600 < 0.3 |
| 雙包層光纖 | 輸出光纖1 工作波長1 | s 納米 | 6/125/245米纖芯/包層/包層2，鉺:摻鐿，鈉:0.18 / 0.46 1530-1625 |
| 機械規格 | 包裝類型3 | N C P | 沒有人 連接器化 封裝（典型尺寸:150 x 6 x 6毫米） |
PSC611-HP：高功率，泵光-信號合波器，（6+1）x 1 PSC611-HP是一種高功率、全玻璃泵光-信號合波器，具有以下特點：
所有通道的插入損耗均小于0.3 dB 兼容性優化，適用于以下光纖： LMA 20/400（NA：0.065/0.46）雙包層信號光纖 200/240（NA：0.22）泵光纖 靈活可擴展的設計，基于Chiral Photonics的專有減距光纖陣列（PROFA）技術，可獨立控制通道間距、模場直徑和通道數量。
請與我們討論您的定制或OEM需求。例如，該合波器可以預接至所選的活性雙包層光纖。該設計也可以根據您的具體光纖需求進行修改。
| 參數 | 單位 | 規格 | |
|---|---|---|---|
| 信號通道-輸入 | 輸入光纖 插入損耗 | s 分貝 | LMA 20/400（NA:0.065/0.46）雙包層光纖 ≤ 0.4 |
| 泵通道 | 頻道數量 泵浦光纖 工作波長 插入損耗 | s s 納米 分貝 | 6 200/240（數值:0.22） 800-1600 < 0.2 |
| 雙包層光纖 | 輸出光纖 工作波長 | s 納米 | LMA 20/400（NA:0.065/0.46）雙包層光纖 1060 – 1600 |
| 機械規格 | 包裝類型1 | P | 封裝（典型尺寸:150 x 6 x 6毫米） |
PSC611-HP-PM:高功率PM泵信號組合器，（6+1）x 1
PSC611-HP-PM是一款高功率、全玻璃泵浦信號組合器，提供:
- 所有通道的插入損耗為0.3 dB或更低
- 針對以下光纖進行了兼容性優化:
- PLMA 20/400（NA:0.065/0.46）雙包層信號光纖
- 200/240（NA:0.22）泵浦光纖
- 基于手性光子專有的節距縮減光纖陣列（PROFA）的靈活和可擴展設計
技術，可獨立控制通道間距、模場直徑和通道數量。
請告訴我們您的客戶或OEM需求。例如，合束器可以預拼接到選擇的有源雙包層光纖上。還可以修改設計以滿足您的特定光纖需求:
| 參數 | 單位 | 規格 | |
|---|---|---|---|
| 信號通道-輸入 | 輸入光纖 插入損耗 | s 分貝 | LMA 20/400（NA:0.065/0.46）雙包層光纖 ≤ 0.3 |
| 泵通道 | 頻道數量 泵浦光纖 工作波長 插入損耗 | s s 納米 分貝 | 6 200/240（數值:0.22） 800-1600 < 0.2 |
| 雙包層光纖 | 輸出光纖 工作波長 每1 | s 納米 分貝 | PLMA 20/400（NA:0.065/0.46）雙包層光纖 1060 – 1600 TBD |
| 機械規格 | 包裝類型2 | P | 封裝（典型尺寸:150 x 6 x 6毫米） |
- 請告訴我們其他波長要求，因為這種設計可以同時適用于Er（1550納米）和Yb（1060納米）波段。請讓我們知道您的輸入、輸出和泵浦光纖要求，我們將與您合作調整現有設計或優化新設計以滿足您的組合需求。
- 偏振消光比，如果使用PM光纖。
- 已提供的標準包裝類型。還提供了水冷封裝。請告訴我們您的定制包裝和拼接需求
