CMC儀器有限公司集中了歐洲色譜、光譜、質譜技術領域的許多專家,基于團隊在材料系統篩選和生產制造及質量管理上數二十多年的豐富經驗,并致力成為服務全球色譜、光譜、質譜儀器用戶分析用氣的專業制造商,專業的分析氣源制造品牌,德國制造,具備極好的穩定性與耐用性。在液質聯用等大流量用氣方面,CMC有獨到的設計理念,以給用戶完美的體驗.
LCMS/MS用氣按大體功能來分的話,有兩類氣:一、離子源用氣。二、質譜四極桿中CAD(碰撞活化室)用氣。
離子源用氣作用是霧化以及去溶劑,一般為氮?dú)饣蛘吡慵?jí)空氣(如AB的質譜),氮?dú)饧兌纫蟛桓撸潜仨毷歉蓛舻模缓細浠衔铮缓郑仨毐WC離子源不受外界污染,免除對離子源的頻繁維護。該氣體耗氣量較大,每分鐘十幾升到幾十升,所以也是液質聯用的主要耗氣源。CAD中碰撞氣要用惰性氣體一般為氬氣或者氮?dú)猓淖饔檬桥c進入四極桿的分子粒子或其他離子發生碰撞使之破裂成碎片離子,所以它的純度要求非常高(99.999%以上),由于它的耗氣量很小,不建議實驗室用氣體發生器(膜分離)。

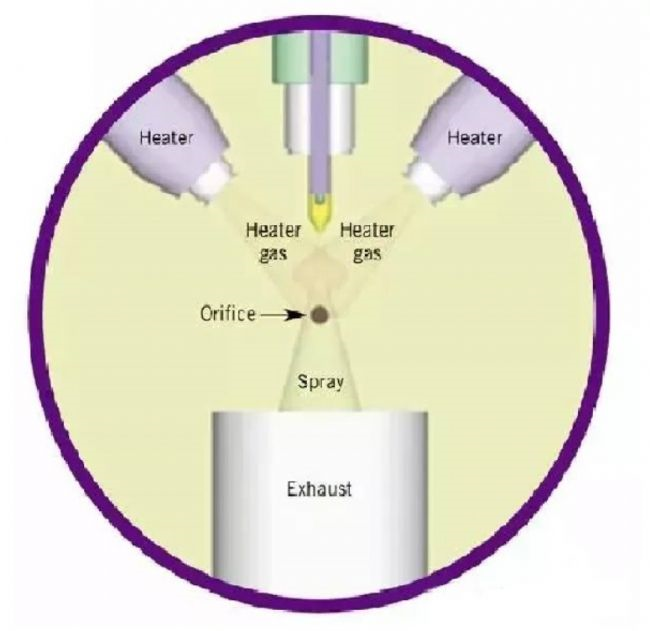

初步了解了液質的用氣我們來詳細的探討下離子源的原理和用氣。說到離子源不得不提AB SCIEX最早申請專利的Turbo V離子源,Turbo V共用到三路氣,Gas1Gas2(霧化器和輔助氣),Curtain gas(簾氣),exhaust gas(排放氣)。輔助氣也叫加熱氣(下圖Heater gas)有輔助加熱的功能,有助于溶劑氣化;簾氣是從Orifice小孔中反吹出來的氣體,作用是阻止中性分子或者小液滴進入質量分析器,從而減小背景噪音;排放氣,顧名思義就是排放廢棄溶劑用的。綜合這三路氣來看,AB的液質離子源耗氣是很可觀的,若三路氣全用氮?dú)獬杀竞芨撸訟B質譜的源進氣口有三個,Curtain gas要用氮?dú)猓渌麅陕房蛇x擇零級空氣。cmc Instruments GmbH作為專業的實驗室氣源專家,對待嚴苛的分析儀器更是一絲不茍,綜合液質的性能發揮和用氣成本,考慮到Gas1Gas2作為霧化氣和輔助加熱氣和樣品直接接觸并且會處于高溫,設計了兩路氮?dú)夂鸵宦妨慵?jí)空氣來配套AB的Turbo V離子源,一點也不含糊的將Gas1Gas2的零空氣換成了高純氮?dú)狻?/p>
除了AB SCIEX外,島津個別型號儀器也是多路氣設計。各家液質聯用都有自己的專利源技術,F(xiàn)innigan的H-ESI、Waters的Zspray、安捷倫等等。不同品牌cmc均有對應的氮?dú)獍l(fā)生器與之配套。
cmc在液質上用的NGM/NGM-K系列氮?dú)獍l(fā)生器上將“德國制造”精神發揮的淋淋盡致。除了考慮到AB質譜和島津質譜的多路氣技術,在儀器的穩定性、使用壽命等問題上也是做的毫無疑問的世界領先。NGM系列氮?dú)獍l(fā)生器用的是超細中空纖維分離技術,用航空級材料制作而成,均由cmc自己研發生產。cmc研發的常溫常壓(25℃7bar)膜,在室溫下就可達到最佳造氣狀態,生產等量氮?dú)庀母俚膲嚎s空氣,減輕空氣壓縮機負擔,非一般纖維膜可比。
談到空氣壓縮機很多用戶會問,你們?yōu)槭裁礇]有內置機型?
這個問題用cmc 的CEO Dr.Manfred R.Mauntz的一句話來回答,“我們不想給客戶增加太多的麻煩。”
其實做一體機很簡單,很多實驗室老師不知道,內置空壓機雖然看著外觀很小,視乎更省空間,但是細想一下它省在什么地方??jī)?nèi)置一體機將氮?dú)獍l(fā)生器、空壓機、儲氣罐封閉在了同一個箱體中,對于一臺每分鐘幾百升空氣量的空壓機來說,省去一個200-300L的罐子或者用一個20L的罐子來代替,后果就是壓縮機要不間斷工作,長期處于高負荷狀態,每臺空壓機維護期限或者壽命都是有限的,后果大家都知道了,就是要經常維護空壓機,或者直接壞掉,更換空壓機,影響工作,額外的增加成本。
說了這么多,希望能夠幫助各位分析界的老師更好的了解液質用氣,用對氣,在分析實驗中事半功倍。
