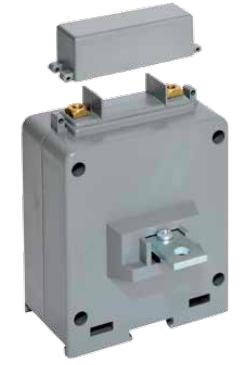

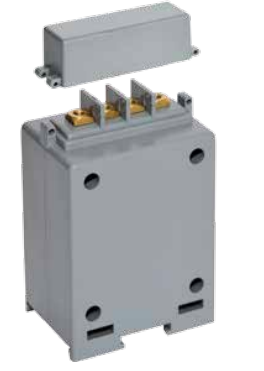

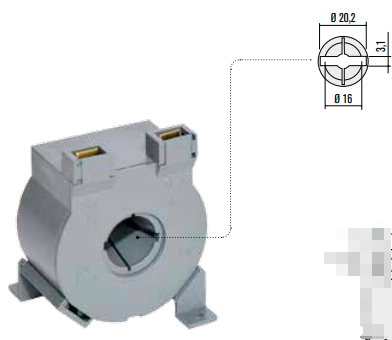

TCB電流互感器
電流互感器是設計用于廣泛的電力監測產品組合的基本組件。從簡單的電能表到世界一流的電能質量表，這些經過驗證的產品滿足任何要求。
包括密封端子蓋
根據要求提供不同的特性
固定系統:通過CT提供的附件(取決于類型)固定到墻壁，電纜/通過桿或DIN導軌上
測量變壓器
通過雙快接或同一端子上的兩根導線連接，可以實現端子上的短路或接地。
壓差保護電流變壓器
當ct用作保護繼電器的電流發生器時，其電氣特性與測量變壓器不同。
事實上，測量的ct可以給出一次電流為5P的磁路飽和，而在保護ct的情況下，二次電流值有必要隨著一次電流的增加而增加到10-15-20 in，以便在意外擊穿電流的情況下保證繼電器的干預。
重要的是，不要使ct的P值大于指示值，這樣就不會改變ct的飽和值。
P = RI2地點:
P= ct上的負荷
R=繼電器電阻+電纜電阻
I= ct的標稱二次電流
雙比變壓器
二次雙比:
S1-S2低值，S1-S3高值
