TCC | TCCN電流互感器
電流互感器是設計用于廣泛的電力監測產品組合的基本組件。從簡單的電能表到世界一流的電能質量表，這些經過驗證的產品滿足任何要求。

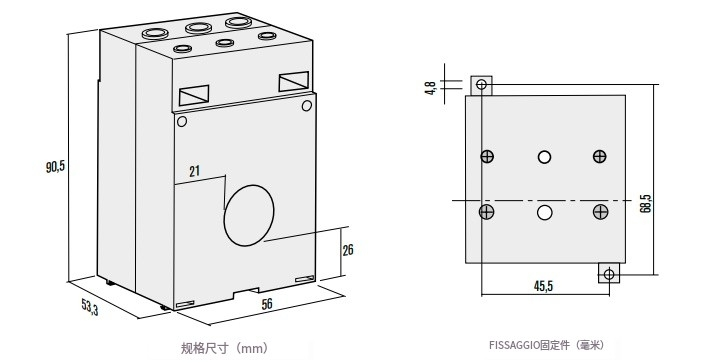

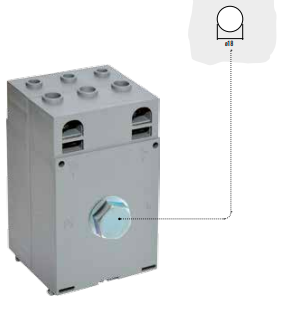

固定系統:通過附件固定在墻上或DIN導軌上;直接用螺絲固定在電纜上。
測量變壓器
當需要在不損壞CT的情況下將測量?jī)x器與變壓器斷開時，雙端子入口允許安裝短路鏈路，或者更容易地將CT接地
根據要求提供不同的特性。
保護變壓器
當ct用作保護繼電器的電流發生器時，其電氣特性與測量變壓器的電氣特性不同
事實上，測量ct期望在一次電流中給出5P的磁路飽和，而在保護ct的情況下，有必要使二次電流值跟隨一次電流的增加，達到10-15-20 in，以保證在意外擊穿電流的情況下繼電器的干預。
重要的是不要用大于所示的P性能加載ct，以免修改ctp =RI2的飽和度值，其中:
P= ct上的負荷
R=繼電器電阻+電纜電阻
I= ct的標稱二次電流
