預先配置，節省您的時間和金錢。
現在有數字和模擬版本！
概觀
有這么多的細節，選擇正確的伺服系統可能會令人沮喪。這就是CONTREX為您做了大量工作的原因。對于許多單軸運動控制應用，CONTREX選擇了各種流行的電機尺寸，然后將它們與正確的伺服放大器(驅動器)和電纜結合起來。

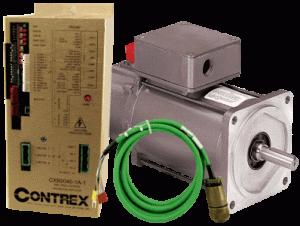

套件包括
- 無刷DC伺服放大器(驅動)-選擇模擬或數字
- 無刷DC伺服電機-有公制、英制和NEMA
- 伺服電機電源電纜
- 編碼器或分解器反饋電纜
- 控制器I/O電纜(將放大器與運動控制器和/或其他系統集成在一起)
- 配置軟件(如果選擇了數字放大器)
數字套件：
內容即將推出！
數字-單軸BLDC伺服套件 |
||||||
大小 |
套件零件號:120伏交流電單相230伏交流電三相 |
轉矩失速/峰值(磅英寸) |
速度額定/最大(轉速) |
基本框架大小 |
馬力2000轉/分時 |
電機和放大器詳細信息 |
|
特小號 |
3100-3010 3100-3110 |
23 / 70 | 3000 / 5000 | 公制的80毫米 |
0.73 |
|
|
S |
3100-3020 3100-3120 |
26 / 78 | 3000 / 5000 | 公制的130毫米 |
0.82 |
|
|
M |
3100-3030 3100-3130 |
43 / 129 |
3000 / 5000 |
公制的130毫米 |
1.36 |
|
|
L |
3100-3040 3100-3140 |
63 / 189 |
3000 / 5000 |
公制的130毫米 |
2.00 |
|
|
特大號 |
3100-3050 3100-3150 |
94 / 283 |
2000 / 3000 |
公制的130毫米 |
2.98 |
|
|
XXL |
3100-3060 3100-3160 |
98 / 291 |
2000 / 3000 |
公制的180毫米 |
3.11 |
|
模擬套件：
模擬-單軸BLDC伺服套件- 120 VAC單相 |
||||||
大小 |
套件零件號 |
轉矩失速/峰值(磅英寸) |
最大速度(轉速) |
基本框架大小 |
馬力2000轉/分時 |
電機和放大器詳細信息 |
|
特小號 |
3100-2000 |
21 / 68 |
3600 |
NEMA 56C |
0.57 |
|
|
S |
3100-2001 |
39 / 118 |
3600 |
NEMA 56C |
1.04 |
|
|
M |
3100-2002 |
54 / 110 |
3600 |
NEMA 56C |
1.54 |
|
|
M |
3100-2003 |
54 / 167 |
2000 |
NEMA 56C |
1.54 |
|
|
L |
3100-2004 |
68 / 215 |
2000 |
NEMA 56C |
1.85 |
|
模擬-單軸BLDC伺服套件- 230 VAC三相 |
||||||
大小 |
套件零件號 |
轉矩失速/峰值(磅英寸) |
最大速度(轉速) |
基本框架大小 |
馬力2000轉/分時 |
電機和放大器詳細信息 |
|
M |
3100-2006 |
54 / 167 |
3600 |
NEMA 56C |
1.54 |
|
|
L |
3100-2008 |
68 / 215 |
3600 |
NEMA 56C |
1.85 |
|
|
特大號 |
3100-2009 |
97 / 215 |
2000 |
NEMA 143TC |
2.73 |
|
|
XXL |
3100-2010 |
146 / 470 |
2000 |
NEMA 143TC |
4.10 |
|
|
XXXL |
3100-2011 |
195 / 494 |
2000 |
NEMA 143TC |
5.46 |
|
特征：
- 套件與CONTREX控制器完美配合
- 低速時實現超平滑運行的正弦換向
- 在電流(扭矩)或速度(RPM)模式下運行
- 信號級和功率級之間完全光學隔離
- 無刷設計更安靜，需要更少的維護
選擇：
- 標準電纜長度為10英尺，其他長度可根據要求提供
- 標準編碼器PPR is 1024 -其他選項請咨詢工廠
替換零件：
放大器
- 1A-1-00 (5220-1490)單軸獨立放大器；15A續；25A峰值；120伏交流電單相
- cxb 1525-1984 c12-1A-1-03(5220-1496)單軸獨立放大器；10A續；25A峰值；230伏交流電三相
- cxb 2040-1984 c12-1A-1-03(5220-1497)單軸獨立放大器；15A續；35A峰值；230伏交流電三相
