NN – STANDARD SINGLE STAGE VOLUTE PUMP

NN – 標準單級旋渦泵

標準泵是按照 DIN 24255 標準設計的。它們具有標準化的尺寸，無論泵制造商如何，都可以互換，而且在連接和支撐方面無需更改，而其液壓特性在相等尺寸下大致相同。泵葉輪可以在電動機方向上拆卸，無需斷開管道或移動電動機。這些泵零部件的廣泛可互換性確保了安全可靠的使用壽命，并且只需最少的備件庫存。

應用：

NN泵適用于處理非侵蝕性化學或機械液體。此外，它們還用于高溫（高達140℃）或低溫（高達90℃）液體、咸水、海水、各種工業和發電廠的液體。這些泵可用于在過程工業中使用適當材料的所有侵蝕性和磨蝕性液體。

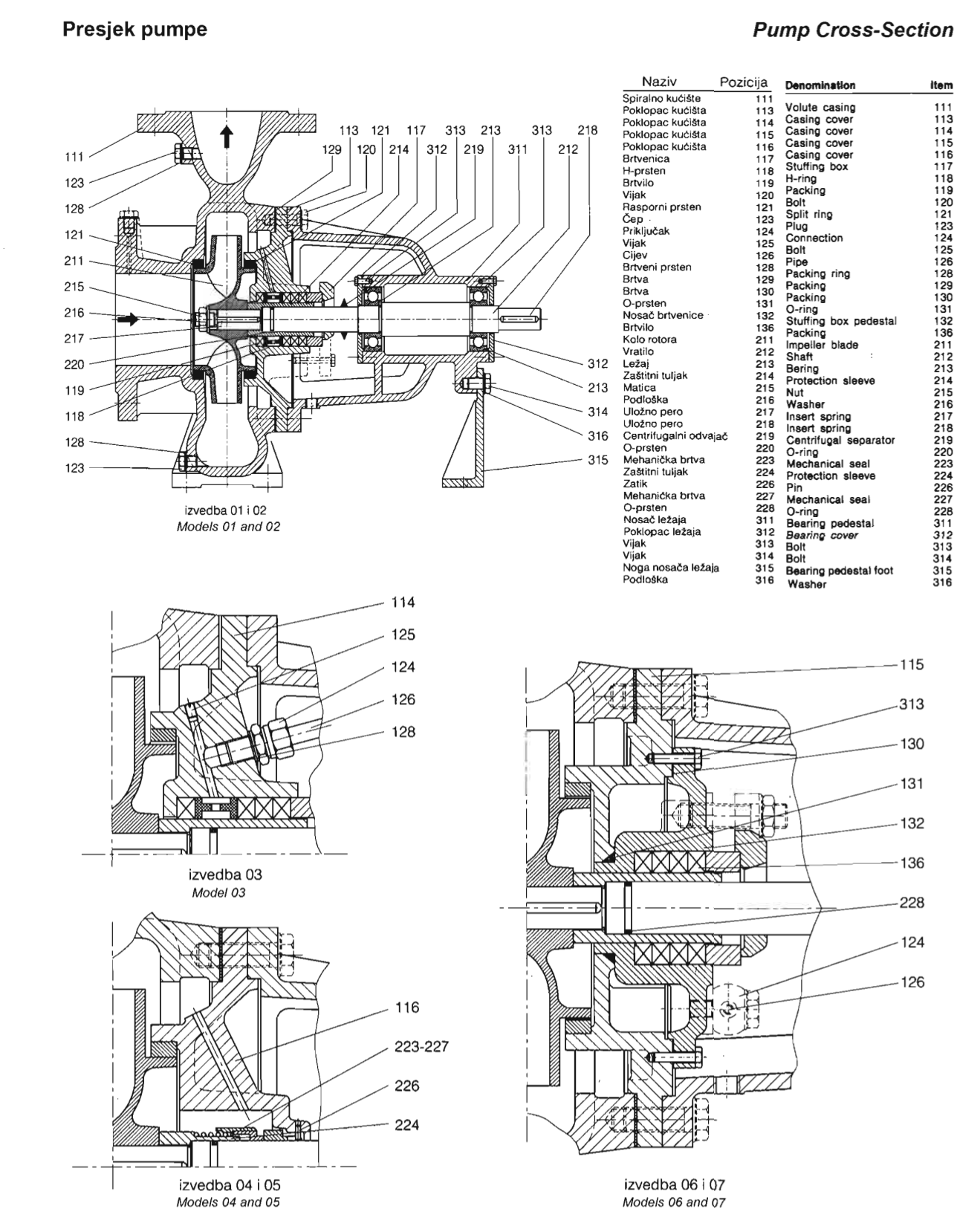

NN泵設計為單吸入口、單級、水平泵，具有軸向液體進口和向上排放的徑向液體出口。葉輪通過鍵和葉輪螺母連接到軸的末端。軸與葉輪由兩個潤滑油潤滑的防摩擦軸承支撐。在旋渦殼體和軸承底座之間建有泵殼蓋，其中裝有填料箱

NN Pump Models型號：

這里列舉了不同型號的NN泵以及它們適用的流體和條件：

1. **Model 01** – 帶有軟填料的泵殼蓋
– 流體：清潔淡水，溫度不超過363K。

2. **Model 02** – 與型號01相同的設計，但使用其他材料
– 流體：海水或類似液體。

3. **Model 03** – 泵殼蓋與軟填料結合
– 流體：咸水。

4. **Model 04** – 泵殼蓋與機械密封結合
– 流體：純凈、新鮮、冷水。

5. **Model 05** – 與型號04相同的設計，但使用其他材料
– 流體：海水或類似液體。

6. **Model 06** – 泵殼蓋與軟填料結合
– 流體：溫水，操作壓力和飽和壓力均小于1MPa。

7. **Model 07** – 與型號06相同的設計，但使用其他材料
– 流體：溫水，操作壓力和飽和壓力均大于1MPa，總壓力不超過1.6MPa。
