CS DS 500-氣體和壓縮空氣系統的能量分析

對于世界范圍內任何一家以盈利為導向的企業而言，提高兩種最常見的工業能源形式（電能和壓縮空氣）的效率并使之更易于管理都是至關重要的。CS Instruments的測量系統、智能軟件解決方案以及由此實現的集中監控功能，為您提供一種簡單經濟的方式，使壓縮空氣系統得以盡可能高效地發揮作用。

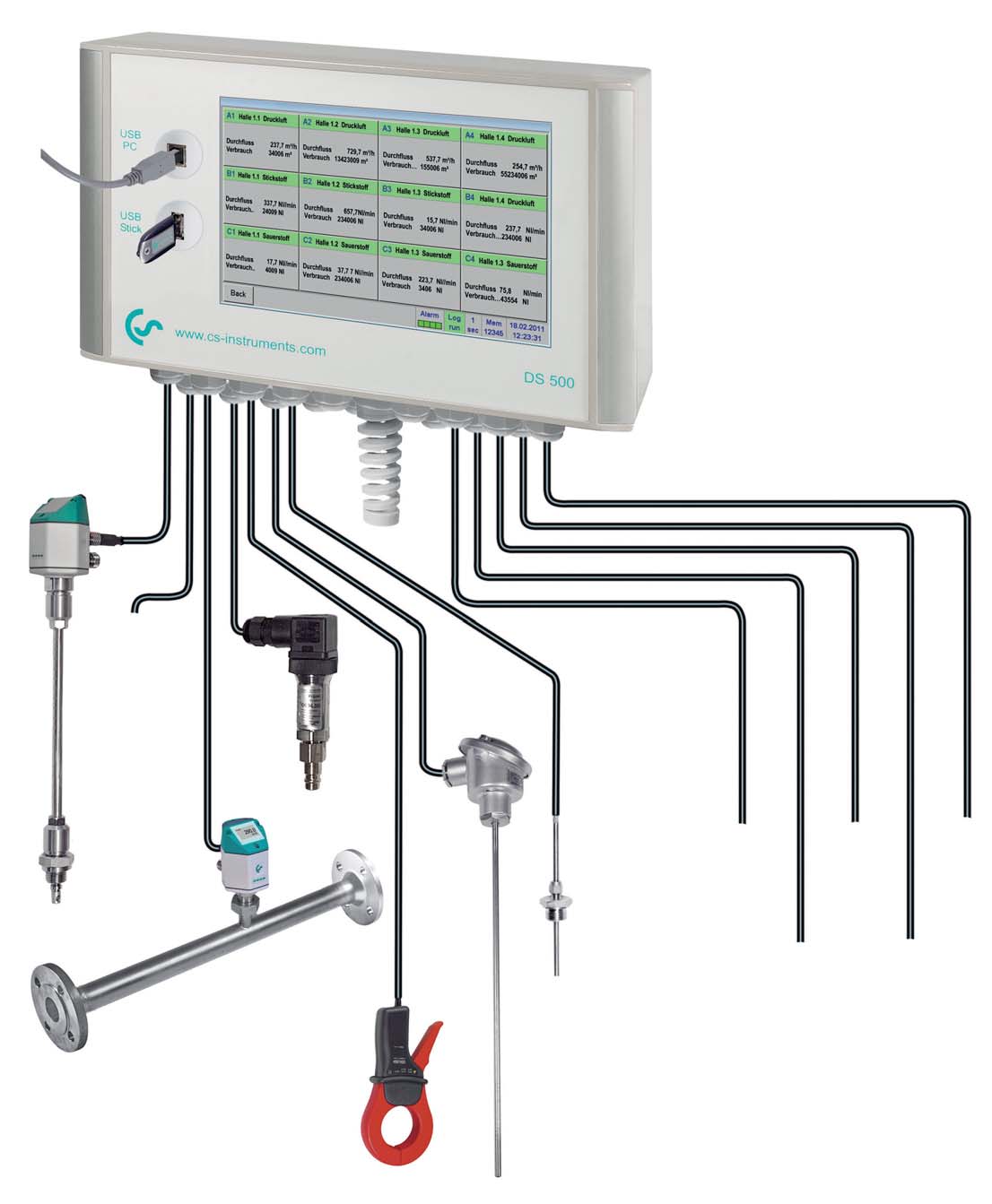

DS 500- 智能圖表記錄儀

記錄測量值，在大型彩色顯示屏上顯示，報警，一直保存到通過網絡服務器遠程讀取…都可以通過 DS 500 完成。使用 CS 基礎版軟件通過發送短信或電子郵件報警。顯示所有測量值、測量曲線、超出閾值的情況。只需移動手指，就可以方便地查看自開始測量起的曲線分布情況。當日/本周/本月分析，包括以歐元為單位顯示成本以及以立方米為單位顯示消耗量傳感器的計數器計數，這進一步完善了深思熟慮的系統設計理念。與市場上圖表記錄儀的主要區別在于可方便地進行調試和測量數據分析。因此可直接由 DS 500 識別所有傳感器并為其供電。全部彼此協調。

DS 500 的優勢

  • 一目了然：帶有觸控面板的 7″ 彩色顯示屏
  • 用途廣泛：可連接多達 12 種任意類型的傳感器
  • 適合工業用途：IP 65 金屬外殼或者嵌入式開關柜
  • 全球可用：可聯網及通過網絡服務器傳輸數據
  • 智能：當日/本周/本月分析
  • 可進行內部計算的數學功能
  • 適用于模擬信號的積算儀功能
  • 節省安裝時間和成本

可進行內部計算的數學功能

壓縮空氣設備的典型特性參數

  • 生成的每立方米空氣的成本，單位為歐元
  • 生成的空氣的 kWh/m3
  • 每根管道的消耗，包括求和

適用于模擬信號的積算儀功能

例如 0/4…20 mA、0…10 V。對于僅以立方米/小時為單位提供月度流量 4…20 mA 信號的外部傳感器，可通過積算儀功能以立方米為單位生成總計數器讀數。

技術參數

外殼尺寸： 280 × 170 × 90 mm, IP 65
接口： 用于傳感器和供電的 18 × PG
開關柜版本： 開關柜開口 250 × 156 mm
材料： 壓鑄金屬、聚酯薄膜
傳感器輸入端： ? 4/8/12 個模擬和數字傳感器輸入端可自由分配。參見選配
? 數字 CS 露點傳感器和流量計，包括 FA/VA 系列 SDI 接口
? 數字 RS 485 / Modbus RTU 外部傳感器，根據要求可提供其他總線系統
? 模擬 CS 壓力、溫度和鉗式電流表傳感器經過預配置
? 模擬外部傳感器 0/4…20 mA, 0…1/10/30 V，脈沖， Pt 100 / Pt 1000, KTY
傳感器
電源：
24 VDC，每個傳感器最高 130 mA，集成電源最高 24 VDC，25 W。對于有 8 -12 個傳感器輸入端的版本，2 個集成電源，
分別最高 24 VDC, 25 W
接口： U 盤，以太網 / RS 485 Modbus RTU / TCP, SDI，根據要求可提供其他總線系統，
可選擇網絡服務器
輸出端： ? 4 個繼電器（230 VAC, 6A 轉換觸點），報警管理，繼電器可自由編程，綜合報警，
? 模擬量輸出，自身信號輸出端形成回路的傳感器上的脈沖，比如 VA/FA 系列
存儲卡： 存儲容量 4 GB SD 標準記憶卡
電源： 100…240 VAC / 50-60 Hz，特殊版本 24 VDC
彩色顯示屏： 7″ 透光 TFT 觸控面板，可顯示圖像、曲線、統計
工作溫度： 0…50℃
存儲溫度： -20…70℃
可選： 網絡服務器
可選： 統計、“消耗量分析”統計選項，本日/本周/本月報表
