光學平板，又稱為測試板或參考平板，用于測試已研磨的玻璃或金屬表面的平整度。當我們的參考平板與待測試的玻璃或金屬表面接觸時，會產生干涉條紋。這些條紋的圖案指示了被測試物件的平整度水平。
定制的科學光學平板在全球范圍內被光學機械加工車間使用，用于測試其成品零件。我們的平板也被質量控制檢驗團隊用于測試和認證成品零件的拋光質量。
詳細規格：
材質：熔融石英。
直徑和厚度公差：±0.060英寸。
最小清晰有效口徑：邊到邊尺寸的90%。例如，在8英寸直徑的平板上，中心的7.2英寸直徑圓形區域?qū)⒎险J(rèn)證的平整度要求。
平整度數值為波長λ=633納米的峰-谷值。
表面粗糙度：5 ?ngstr?msrms或更好。
平行度：通常為20角分或更小。
表面質量：通常為80-50。

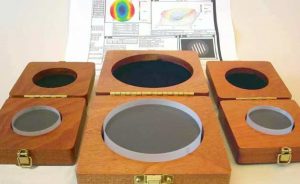

每個光學平板都配有精心制作的存儲盒。
文檔：校準證書和帶有NIST參考的干涉圖
增強對比涂層：這種可選的TiO2涂層適用于單面光學平板。如果您將使用光學平板進行接觸測試，而待測試的零件表面是平坦或呈啞光，這種涂層可以增強干涉條紋圖案的對比度，使條紋更容易觀察。但這種涂層不會使表面更加耐刮。
光學平板用作鏡子基板 這些光學平板還可以用作精密鏡子的基板。這種鏡子的典型涂層通常是鋁、銀、金或自定義的高反射二介質涂層。您可以自行進行這種涂層的沉積，或者我們可以為您完成 – 請與我們聯系以獲得報價。我們上表中列出的標準光學平板通常用于接觸測試，因此在外觀質量方面相對較寬松（80-50的劃傷-挖痕等級）。雖然這對于接觸測試是相當合適的，但如果您打算將這些平板用作鏡子的基板，您可能需要更好的表面質量，我們絕對可以提供 – 請直接與我們聯系以獲取相關信息
單面： 玻璃的一面經過表格中指示的精密拋光，第二面具有標準拋光。（所有價格均包括精美制作的木制存儲盒
| Diameter (inches) | Lambda/20 0.0000012 inches 1.2 micro inches 1/10 Light Band | Lambda/10 0.0000025 inches 2.5 micro inches 1/5 Light Band | Lambda/4 0.0000062 inches 6.2 micro inches 1/2 Light Band | |
|---|---|---|---|---|
| 1″ | ||||
| 2″ | ||||
| 3″ | ||||
| 4″ | ||||
| 5″ | ||||
| 6″ | ||||
| 8″ | ||||
| 10″ | ||||
| 12″ |
雙面： 玻璃的兩面都經過表格中指示的平整拋光。 （所有價格均包括精美制作的木制存儲盒。）
| Diameter (inches) | Lambda/20 0.0000012 inches 1.2 micro inches 1/10 Light Band | Lambda/10 0.0000025 inches 2.5 micro inches 1/5 Light Band | Lambda/4 0.0000062 inches 6.2 micro inches 1/2 Light Band | |
|---|---|---|---|---|
| 1″ | ||||
| 2″ | ||||
| 3″ | ||||
| 4″ | ||||
| 5″ | ||||
| 6″ | ||||
| 8″ | ||||
| 10″ | ||||
| 12″ |
