光學平面
光學平面，也稱為測試板或參考平面，用于測試已研磨的玻璃或金屬表面的平面度。當我們的參考平面與正在測試的玻璃或金屬表面接觸，會產生干涉條紋。條紋的圖案表示試件的平整度。
Custom Scientific 光學平面由光學機器在世界各地使用 商店測試他們的成品零件。質量控制檢驗團隊也使用我們的平面來測試和認證成品零件的拋光。
詳細規格：
- 材質：熔融石英。
- 直徑和厚度公差：+/- 0.060 英寸。
- 最小通光孔徑：邊到邊尺寸的 90%。例如，在 8 英寸直徑的平面中，中央的 7.2 英寸直徑圓將滿足認證的平面度。
- 平坦度值是 lambda=633 nm 處的峰谷值。
- 表面粗糙度：5 埃 rms 或更高。
- 平行度：通常為 20 角分或更短。
- 表面質量：通常為 80-50。

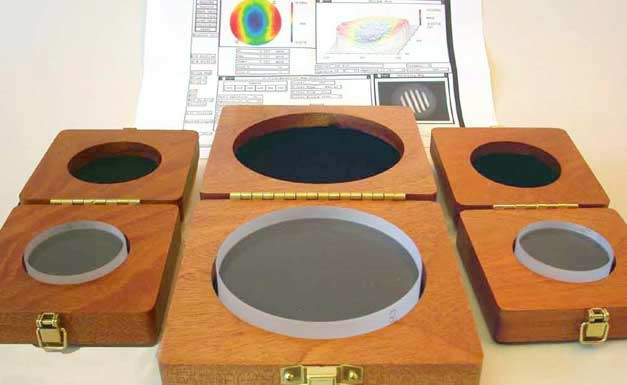

- 每個光學平底鞋都有自己精心制作的儲物箱。
- 文件：校準證書和干涉圖，含 NIST 參考。
對比度增強涂層：這種可選的 TiO2 涂層可用于單面平面。如果您使用 接觸中的光學平面測試，并且要測試的零件具有平面或啞光 表面處理，此涂層可以增強干涉條紋圖案的對比度，從而 將使邊緣更容易看到。這種涂層不會使 表面更耐刮擦。
光學平面作為鏡面基板
這些光學平面也可以用作精密反射鏡的基板。這種鏡面涂層通常是鋁、銀、金或定制的電介質高反射涂層。您可以存放這種涂層，或者我們可以這樣做 – 請聯系我們獲取報價。我們的標準光學平面主要用于接觸測試，因此具有 外觀質量稍緩（80-50 劃痕）。雖然這非常適合接觸測試，但如果您打算將這些平面用作鏡面基板，您可能需要更好的表面質量，我們絕對可以提供 – 請直接與我們聯系以獲取相關信息。
作為精密窗口的光學平面：
如果您正在尋找可以將透射波前精度控制到 lambda/4 或更高水平的精密窗口，那么我們會 需要根據定制情況進行報價 – 請聯系我們獲取此類報價。這些光學平面不打算用作精確窗口（即，優于每英寸約 1 x lambda 透射率），因為即使表面被拋光到高精度，表面之間的塊狀熔融石英材料也對折射率均勻性進行了寬松的控制。這意味著 即使從表面反射的光在 波前，通過窗口傳輸的光將經歷明顯更大的波前退化，通常約為每英寸 3 或 4 倍 λ。請注意，透射波前的退化是肉眼看不到的 – 它看起來像一個極好的窗口 – 如果你在干涉儀上測量它，讀數將顯示波前退化。如果您需要具有良好透射波前精度的精密窗口，請聯系我們。
表面重修和校準：
我們可以維修或校準您的光學平面。請聯系我們。
定制光學平面
- 特殊物理配置 – 孔、缺口、特殊斜面、自定義厚度、指定的楔形或精密平行線等。
- 其他玻璃材料 – Zerodur、Clearceram Z、BK-7、硼硅酸鹽等
- 特殊表面工作 – 研磨表面、不同的平整度級別、特殊的外觀質量，例如 10-5 劃痕。
- 特殊文檔 – 數字表面圖、Zernike 系數等。
- 特殊包裝，例如帶有泡沫襯墊的重型 Pelican Cases。
一些定制光學平面的照片：
9.5“ x 2” 矩形光學平面由熔融石英制成。
帶有金涂層的矩形光學平面。
帶有凹槽和斜邊的光學平面。
鏡面基板平面，直徑 13 英寸，厚度 1 英寸，lambda/4 平面度。
光學平面，圓角。
鍍金光學平面。
Zerodur 光學平面帶孔。
大型方形平底鍋，裝在重型 Pelican 箱子里。
帶有通孔的平面（圓環平面）。外徑 3 英寸，內徑 2.5 英寸。
鍍鋁鏡，帶沉孔。這個孔與表面成 45 度角。基板中間的孔直徑發生變化。
帶斜邊的熔融石英窗。
光學平面，壁非常薄，平面度和平行度高。
帶有凹槽和銳角的光學平面，用作分光鏡基底。
帶盲孔的光學平面。這個孔有一個通往背面的開口。平面為完整。
