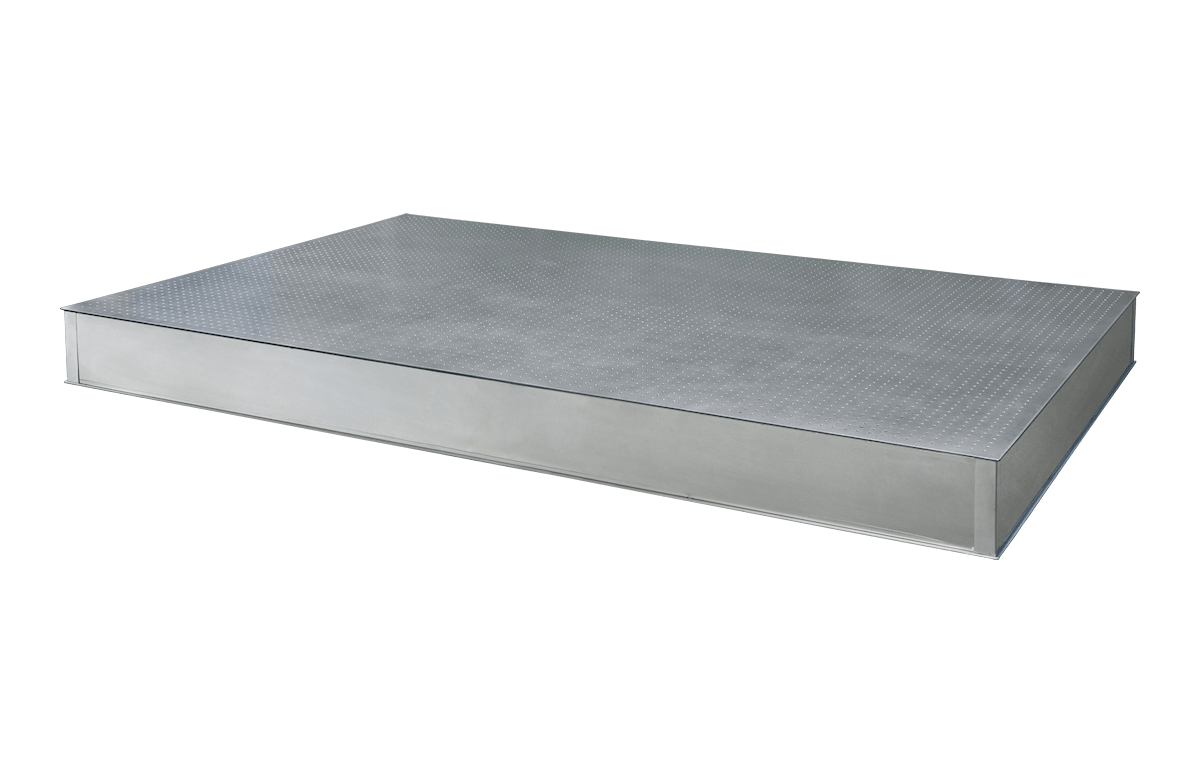

無磁性不銹鋼光學平臺
（適用于潔凈室及無磁環境的304系列無磁不銹鋼材質）
無磁不銹鋼光學平臺采用304系列無磁不銹鋼材質，專為潔凈室和無磁性應用環境設計。該平臺完整保留了科研級光學平臺的所有特性與優勢，具備以下核心性能：
- 卓越的寬頻帶阻尼：有效抑制寬頻率范圍內的相對位移
- 超群的結構阻尼水平：顯著減少振動干擾
- 極限剛性結構：確保實驗平臺的絕對穩定性
全不銹鋼強化結構
- 波紋強化蜂窩芯層：0.25毫米超薄不銹鋼蜂窩層經特殊波紋加工處理，顯著提升芯層密度，同時最小化晶胞尺寸
- 環氧樹脂垂直粘接工藝：不銹鋼蜂窩芯層與不銹鋼頂板、底板及側壁通過高強度環氧樹脂垂直粘接，形成具備靜態與動態雙重剛性的復合結構
- 一體化不銹鋼封裝：全方位不銹鋼結構設計，杜絕磁干擾，滿足高精度實驗需求
性能
基于2400×1200×300mm科研級光學平臺實測
規格
| 項目 | 規格參數 |
|---|---|
| 核心結構 | 鋼質蜂窩芯結構，0.25mm（0.01英寸）厚箔片 |
| 蜂窩單元尺寸 | 3.2?（0.5平方英寸） |
| 核心剪切模量 | 19339kgf/cm2（275,000 psi） |
| 表面平整度 | 每600mm2（2平方英尺）范圍內±0.1mm（±0.004英寸） |
| 頂板材質 | 4.0mm厚304系列無磁性不銹鋼 |
| 底板材質 | 4.5mm厚304系列無磁性不銹鋼 |
| 側壁材質 | 2.0mm厚304系列無磁性不銹鋼，含阻尼復合木材 |
| 安裝孔規格 | M6-1.0（1/4-20） |
| 安裝孔網格 | 25mm（1英寸）網格 |
| 安裝孔邊距 | 37.5mm（1.5英寸） |
| 安裝孔密封 | 21mm深清潔圓柱杯，耐化學尼龍66材質 |
| 阻尼方式 | 寬頻帶阻尼 |
| 最大相對位移 | 1.2×10?1?mm（2400×1200×300mm規格） |
| 負載下?lián)隙?/strong> | 1.1×10??mm（2400×1200×300mm規格） |
| 最大動態撓度系數 | 2.1×10??（2400×1200×300mm規格） |
