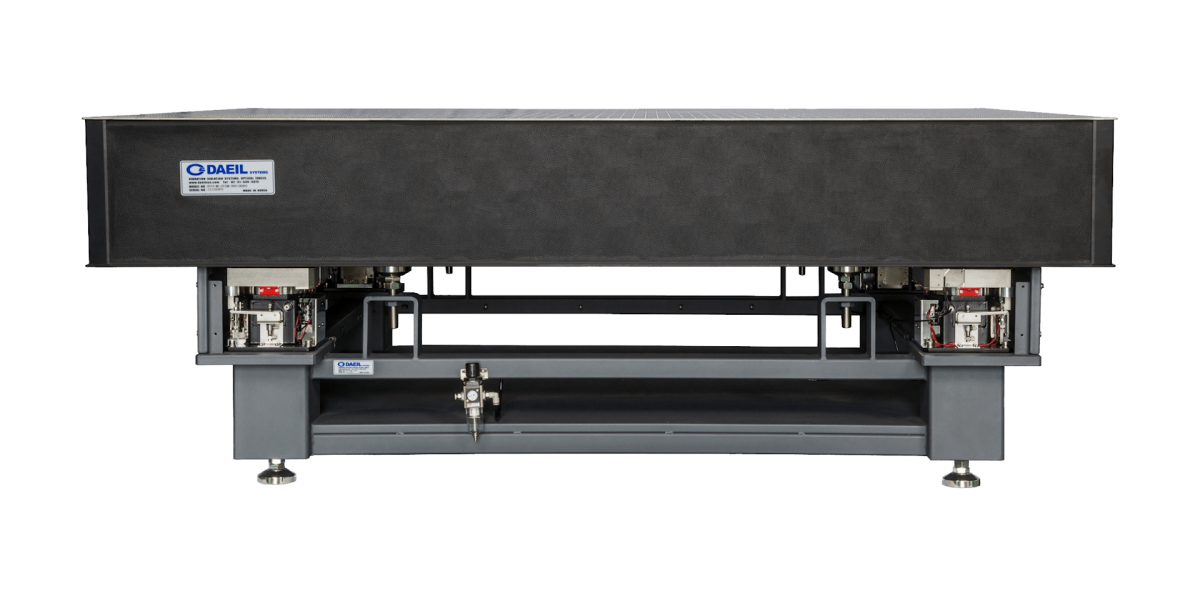

主動隔振光學平臺
DVIA-MO系列提供卓越的隔振性能
DVIA-MO系列將先進的DVIA-M主動隔振系統與高性能光學平臺相結合，為光子學、激光及光譜技術打造絕對受控的隔振環境，尤其滿足5Hz以下低頻隔振的嚴苛要求。
特征
1.亞赫茲隔振性能
DVIA-MO 系列嵌入了最先進的主動振動控制算法，可在六個自由度下提供 1 Hz 時 50% – 80% 的隔振效果，在 2 Hz 時提供 90% 的隔振效果。
2.超剛性光學平臺
我們的光學平臺經久耐用，設計得盡可能堅硬，以最大限度地減少安裝在光學平臺上的現有光學元件之間的相對運動。
3.反饋和饋送控制算法
DVIA 系列使用反饋控制算法連續檢測干擾隔離表面的振動，并立即做出反應以實時減少振動。DVIA 系列采用前饋控制算法，在地板振動傳遞到安裝在主動隔振系統上的設備之前，提前過濾掉地板振動。
4.所有六個自由度的主動隔振
DVIA 系列控制三個平移度（X、Y 和 Z）和三個旋轉度（俯仰、滾動和偏航）的振動。
性能
??1Hz頻段：50-80%振動隔離率
??≥2Hz頻段：≥90%振動隔離率
規格
| 型號 | DVIA-MO1000 | DVIA-MO3000 | DVIA-MO6000 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 平臺尺寸（長 x 寬 x 高） | 定制 | ||||||||
| 負載能力 | 500 – 1700 公斤 | 1500 – 3500 公斤 | 3000 – 6000 公斤 | ||||||
| 驅動器 | 電磁執行器 | ||||||||
| 最大執行器力 | 垂直： 40 N， 水平： 20 N | 垂直： 80 N， 水平： 40 N | |||||||
| 自由度 | 6 度 | ||||||||
| 有源隔離范圍 | 0.5 – 100 赫茲 | ||||||||
| 1 Hz 時的隔振 | 50 – 80% | ||||||||
| ≥ 2 h 時的隔振 | ≥ 90% | ||||||||
| 輸入電壓 （V） | AC100 – 240V / 50 – 60 赫茲 / 1A | ||||||||
| 功耗 （W） | 最大 110W，正常運行時 <50 W | ||||||||
| 工作范圍 | 溫度 （°C） | 5 – 50 °C | |||||||
| 濕度 （%） | 20 – 90% | ||||||||
| 所需氣壓 | ≥ 0.5 MPa （5 巴） | ||||||||
應用
- 光子學與激光技術
- 全息成像技術
- 光譜分析技術
- 納米級分辨率顯微技術
- 其他需要1Hz頻率下≥90%隔振性能的高精密應用
